Μεντεσέ ντουλαπιού με κάμψη 90 μοιρών

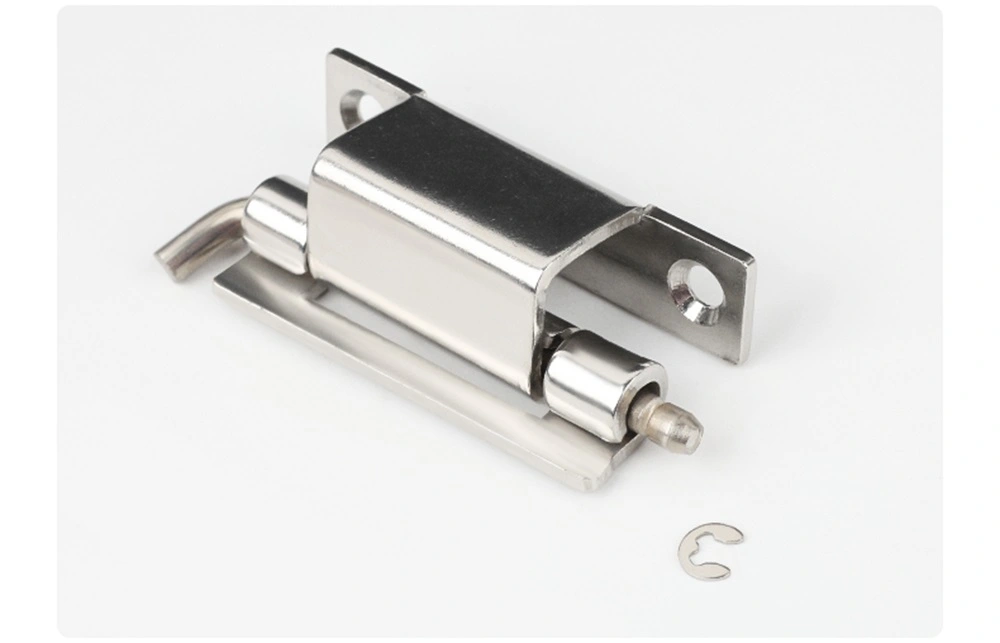

Για τους αγοραστές που προμηθεύονται μεντεσέδες κρυφού περιβλήματος από το Yitai Lock, η σειρά 90 μοιρών καμπής ντουλαπιού CL275 καλύπτει δύο γωνίες ανοίγματος στα τρία μοντέλα της — 120° στο CL275-1 και 90° τόσο στο CL275-2 όσο και στο CL275-3. Τα CL275-2 και CL275-3 μοιράζονται το ίδιο οριζόντιο αποτύπωμα, αλλά διαφέρουν στις πλευρικές τους διαστάσεις, επομένως η επιλογή μεταξύ τους εξαρτάται από το συγκεκριμένο πάνελ της πόρτας και τη γεωμετρία του πλαισίου του περιβλήματος σας. Και τα τρία χρησιμοποιούν κάννη Φ5 mm με ανοιχτό δακτύλιο συγκράτησης Φ4 για συγκράτηση των πείρων.

Επιλογές και διαστάσεις μοντέλου

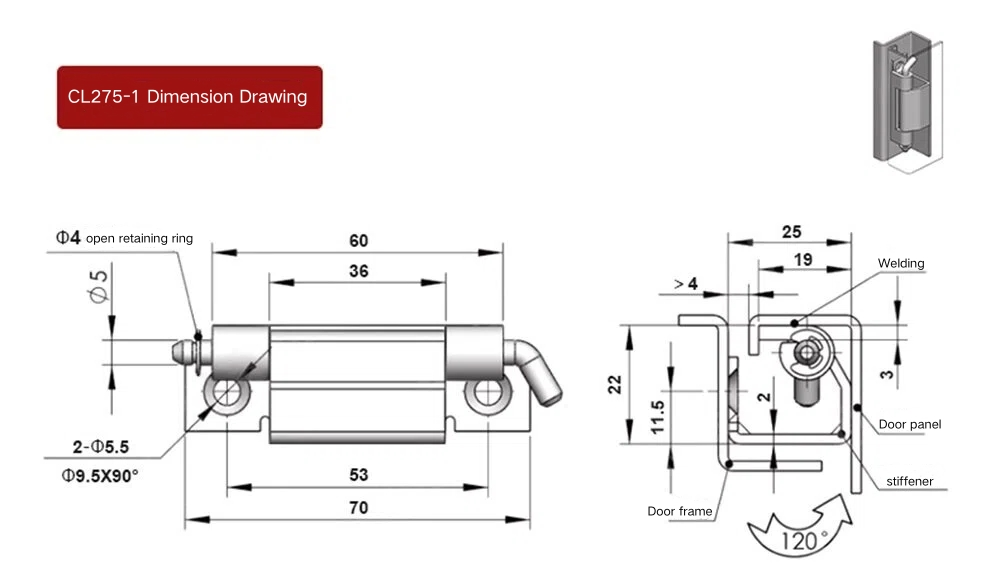

Ο μεντεσές ντουλαπιού 90 μοιρών κάμψης CL275-1 είναι το μεγαλύτερο μοντέλο, με συνολικό μήκος 70 mm και σώμα μεντεσέ 60 mm. Το εσωτερικό άνοιγμα μεταξύ των πτερυγίων στερέωσης είναι 53 mm, η διάμετρος της κάννης είναι Φ5 mm και οι δύο οπές στερέωσης είναι Φ5,5 mm με πάγκο Φ9,5×90°. Το CL275-1 ανοίγει στις 120°, καθιστώντας το τη σωστή επιλογή όπου χρειάζεται μια ευρύτερη κούνια πόρτας.

Τα CL275-2 και CL275-3 ανοίγουν και τα δύο στις 90° και μοιράζονται εσωτερικό άνοιγμα 53 mm και κάννη Φ5 mm, αλλά διαφέρουν ως προς τις συνολικές τους διαστάσεις και τη διαμόρφωση οπών. Το CL275-2 έχει συνολικό μήκος 67 mm με σώμα 59 mm και χρησιμοποιεί δύο οπές Φ5,5 mm παράλληλα με δύο οπές αντιβύθισης Φ10,5×90°. Το CL275-3 έχει σώμα 60 mm και συνολικό μήκος 67 mm με δύο οπές στερέωσης Φ5,2 mm. Το πλευρικό προφίλ του CL275-3 διαφέρει επίσης από το CL275-2, με βάθος εμπλοκής πλαισίου πόρτας 19,3 mm και συνολικό πλευρικό ύψος 20,2 mm — λεπτομέρειες που έχουν σημασία κατά την τοποθέτηση του μεντεσέ ντουλαπιού κάμψης 90 μοιρών σε ένα συγκεκριμένο κανάλι πλαισίου.

Δομή και Εγκατάσταση

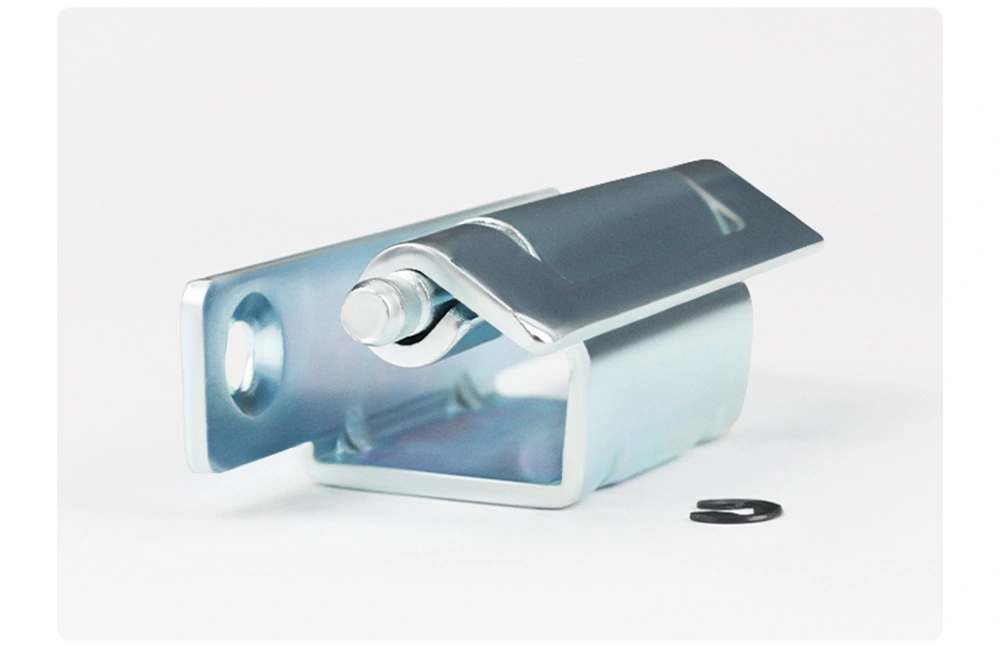

Και τα τρία μοντέλα του μεντεσέ ντουλαπιού κάμψης 90 μοιρών τοποθετούνται με συγκόλληση. Ο σχεδιασμός του λυγισμένου φτερού σημαίνει ότι η μία πλευρά των μεντεσέδων εδράζεται στο εσωτερικό του καναλιού του πλαισίου της πόρτας και η άλλη στο πλαίσιο της πόρτας, με την κάννη του μεντεσέ να βρίσκεται σε εσοχή εντός του προφίλ πλαισίου και όχι στην πρόσοψη του ντουλαπιού. Αυτή η κρυφή τοποθέτηση είναι που διαχωρίζει το CL275 από έναν τυπικό μεντεσέ που τοποθετείται στην επιφάνεια.

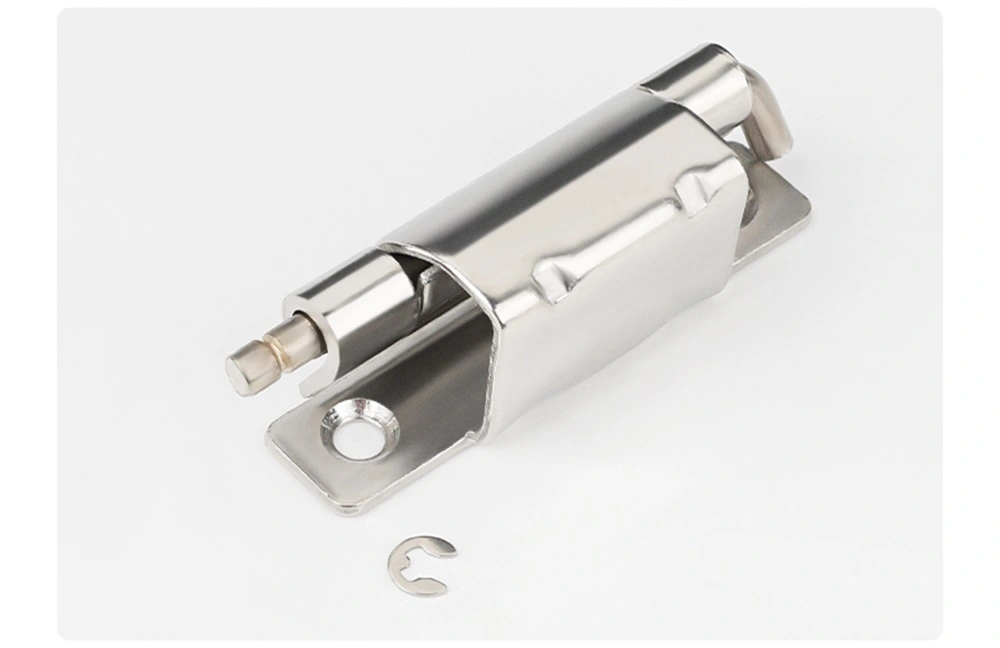

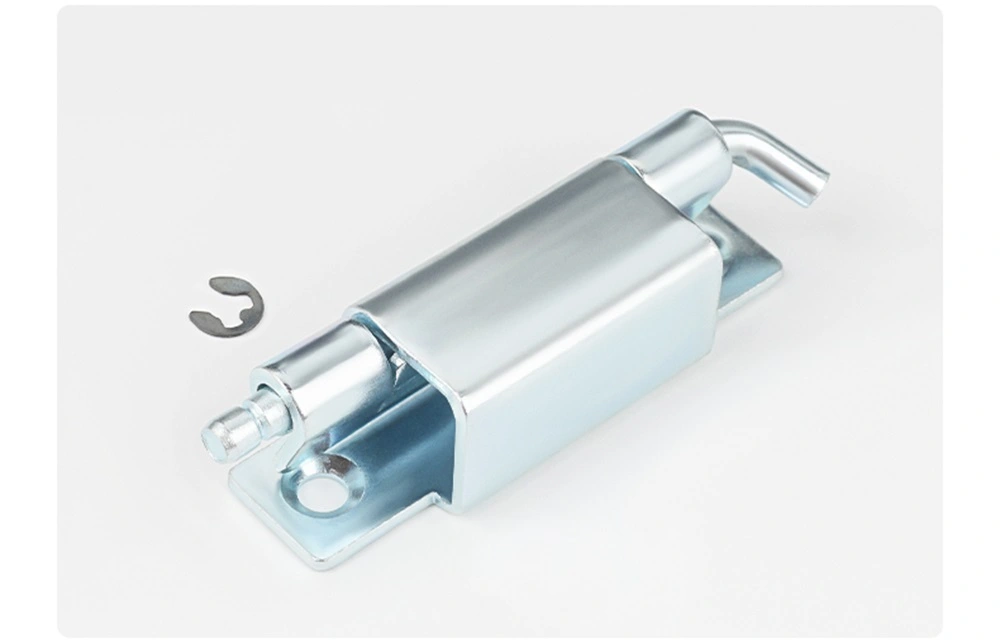

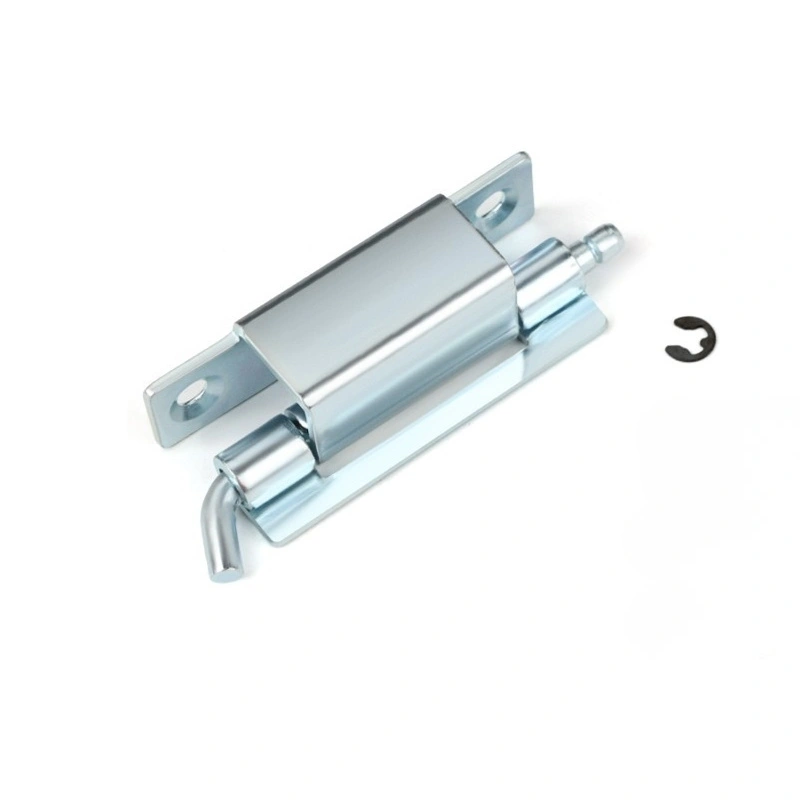

Ο μεντεσές ντουλαπιού κάμψης 90 μοιρών χρησιμοποιεί ανοιχτό δακτύλιο συγκράτησης Φ4 και στα τρία μοντέλα για να διατηρεί τον πείρο στη θέση του κατά τη λειτουργία. Το φύλλο της πόρτας μπορεί να αφαιρεθεί αποδεσμεύοντας τον δακτύλιο συγκράτησης και τραβώντας τον πείρο - δεν απαιτούνται εργαλεία - κάτι που είναι χρήσιμο για ντουλάπια που χρειάζονται περιστασιακή αφαίρεση της πόρτας για εσωτερική πρόσβαση ή συντήρηση. Η συγκολλημένη εγκατάσταση διατηρεί το σταθερό φτερό μόνιμα αγκυρωμένο στο πλαίσιο, επομένως η επαναλαμβανόμενη αφαίρεση της πόρτας δεν επηρεάζει τη συναρμολόγηση.

Επεξεργασία Υλικών και Επιφανειών

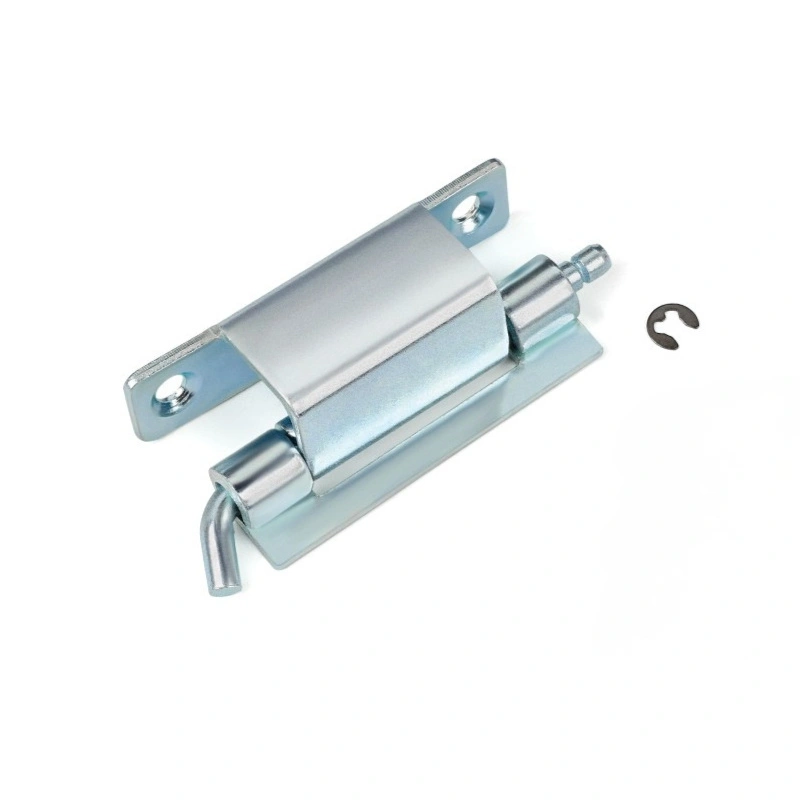

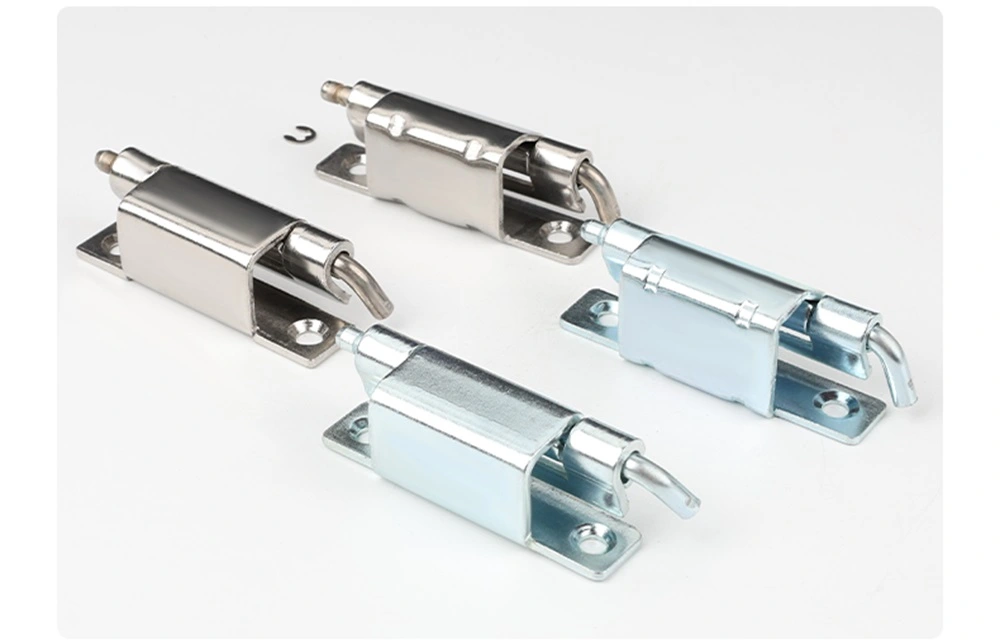

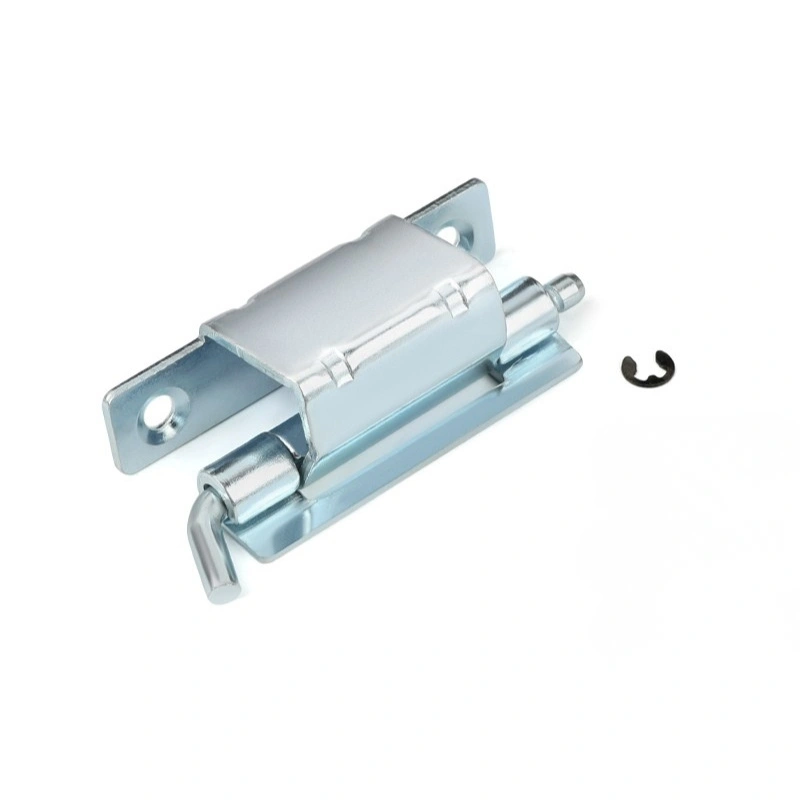

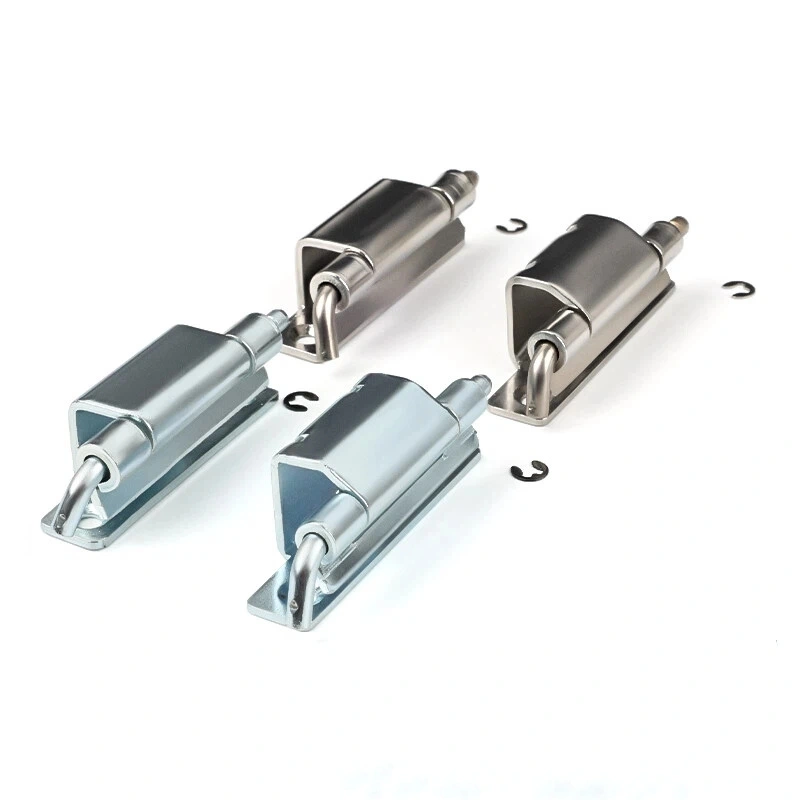

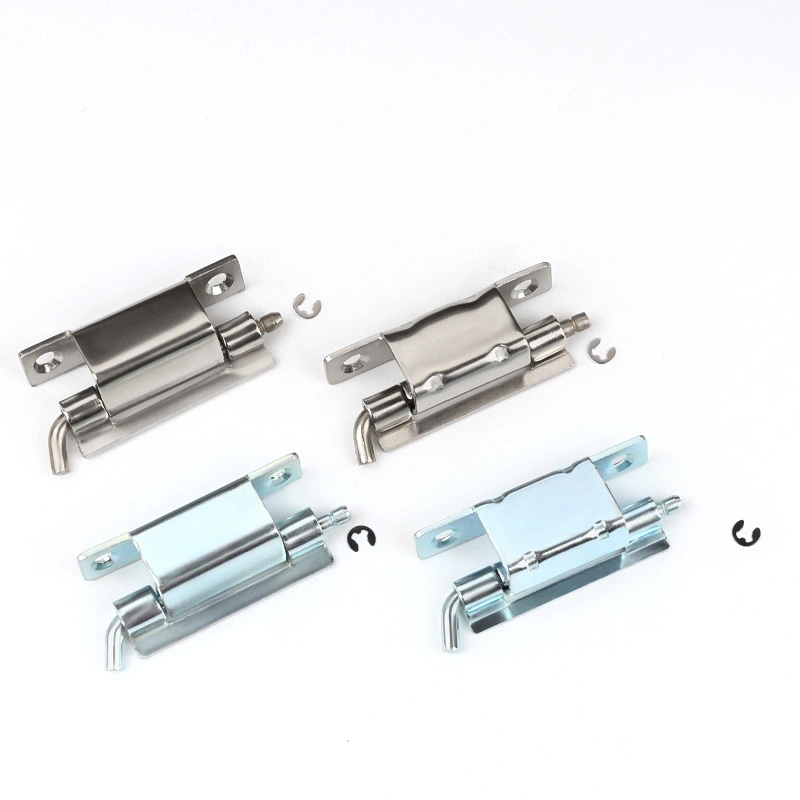

Ο μεντεσές ντουλαπιού κάμψης 90 μοιρών διατίθεται από γαλβανισμένο ανθρακούχο χάλυβα και ανοξείδωτο χάλυβα 304. Η έκδοση από ανθρακούχο χάλυβα φέρει επένδυση ψευδαργύρου που παρέχει επαρκή αντιδιαβρωτική προστασία για εσωτερικά περιβλήματα σε ξηρά ή ελεγχόμενα από το κλίμα περιβάλλοντα. Είναι η τυπική επιλογή για τις περισσότερες εφαρμογές ηλεκτρικών ερμαρίων και κιβωτίων διανομής όπου η εγκατάσταση είναι σε εσωτερικό χώρο και η υγρασία δεν είναι παράγοντας.

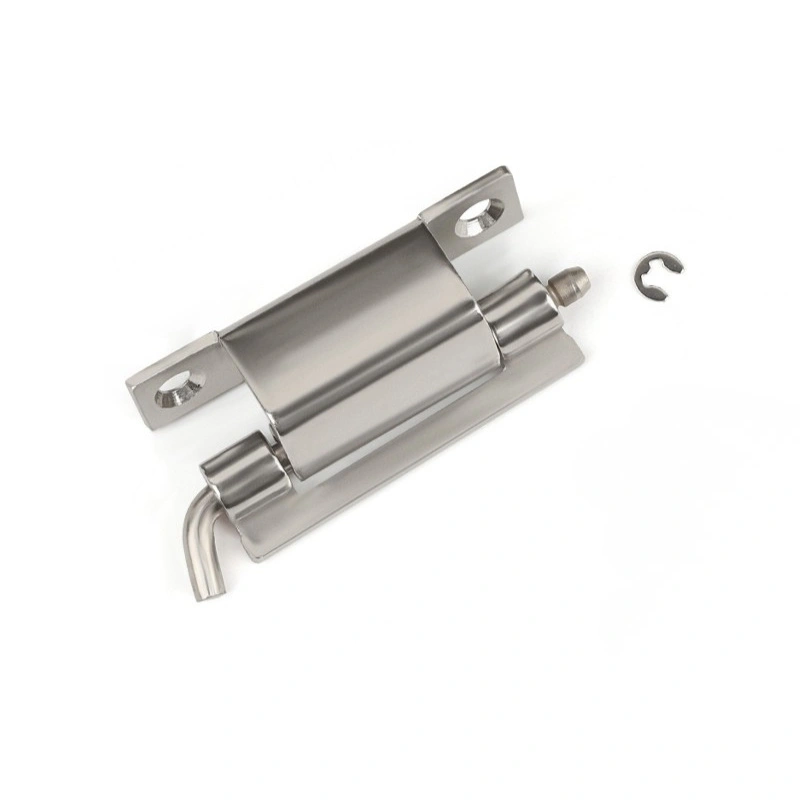

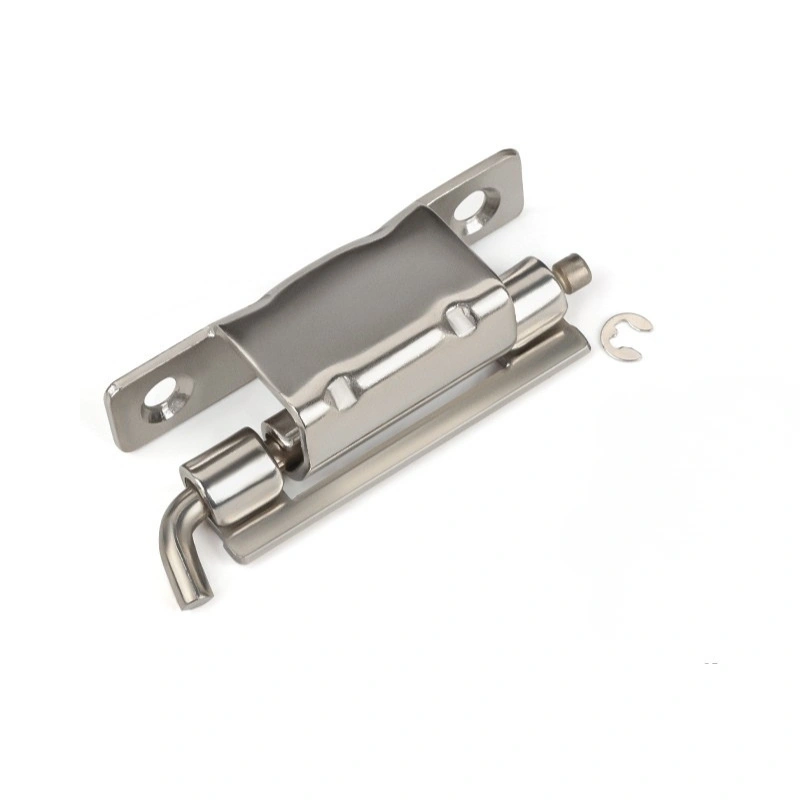

Ο μεντεσές ντουλαπιού 90 μοιρών από ανοξείδωτο χάλυβα 304 είναι η καλύτερη επιλογή όταν το περίβλημα εκτίθεται σε υγρασία, εξωτερικές συνθήκες ή περιβάλλοντα με αυξημένη υγρασία. Ο ανοξείδωτος χάλυβας τείνει επίσης να καθορίζεται όταν λαμβάνεται υπόψη το εξωτερικό φινίρισμα του ντουλαπιού, καθώς διατηρεί την εμφάνισή του καλύτερα με την πάροδο του χρόνου από τον γαλβανισμένο ανθρακούχο χάλυβα σε δύσκολες συνθήκες. Και τα δύο υλικά είναι διαθέσιμα και στα τρία μοντέλα CL275.

FAQ

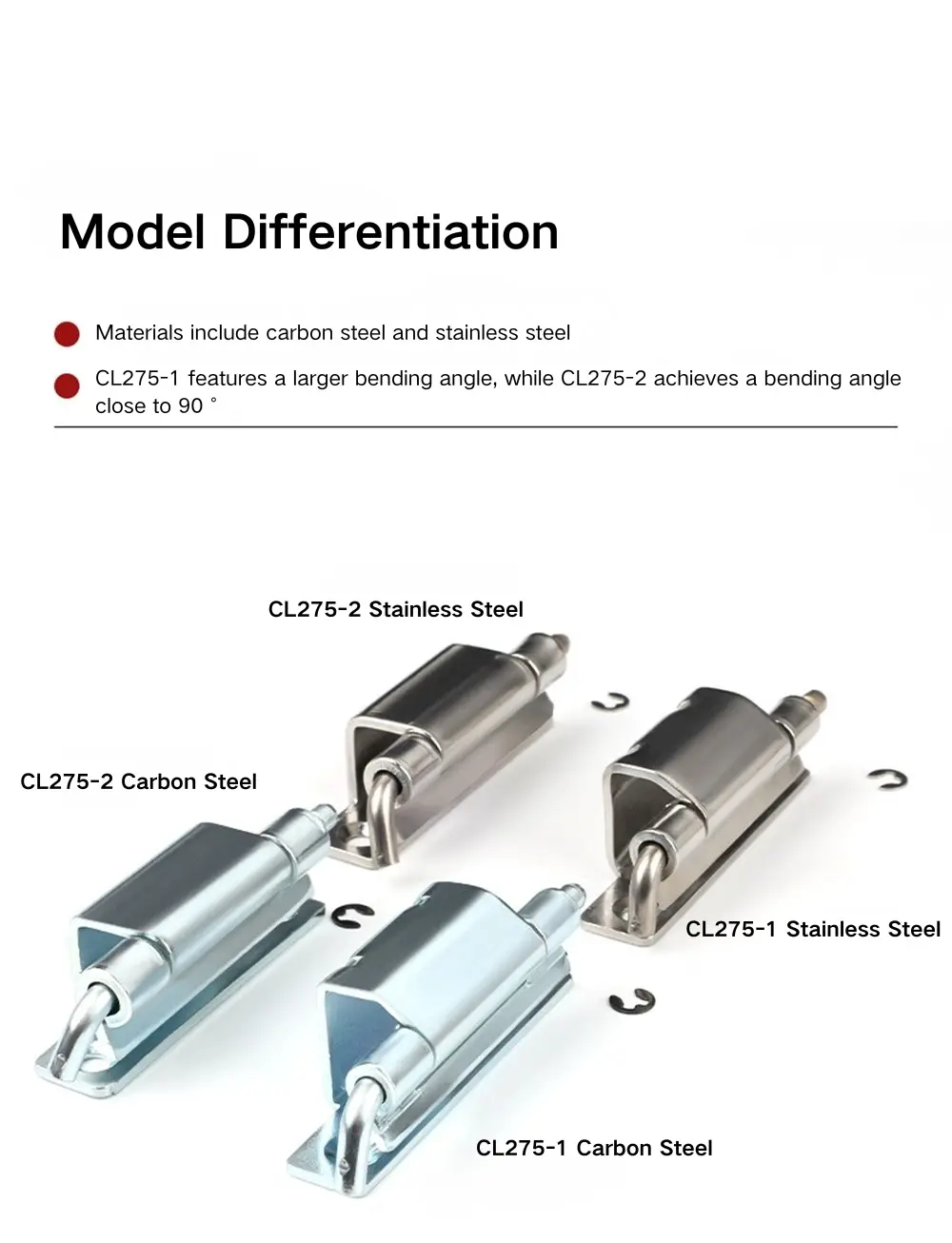

Ε1: Ποια είναι τα τρία μοντέλα της σειράς CL275 και σε τι διαφέρουν;

Η σειρά CL275 περιλαμβάνει τα CL275-1, CL275-2 και CL275-3. Το CL275-1 ανοίγει στις 120° και είναι το μεγαλύτερο μοντέλο σε συνολικό μήκος 70 mm. Τα CL275-2 και CL275-3 ανοίγουν και τα δύο στις 90° και μοιράζονται τις ίδιες οριζόντιες διαστάσεις, αλλά διαφέρουν ως προς το πλευρικό τους προφίλ και τη διαμόρφωση της οπής στερέωσης. Και οι τρεις είναι συγκολλημένοι μεντεσέδες με κάννη Φ5 mm.

Ε2: Ποια είναι η γωνία ανοίγματος κάθε μοντέλου;

Το CL275-1 ανοίγει στις 120°. Τα CL275-2 και CL275-3 ανοίγουν και τα δύο στις 90°. Η γωνία ανοίγματος καθορίζεται από τη γεωμετρία κάμψης των πτερυγίων μεντεσέδων και δεν μπορεί να ρυθμιστεί μετά την εγκατάσταση.

Ε3: Πώς είναι εγκατεστημένη η άρθρωση CL275;

Και τα τρία μοντέλα CL275 εγκαθίστανται με συγκόλληση. Το λυγισμένο φτερό συγκολλάται στο πλαίσιο του ντουλαπιού ή στο πάνελ της πόρτας κατά την κατασκευή. Δεν υπάρχει επιλογή βίδας σε αυτή τη σειρά.

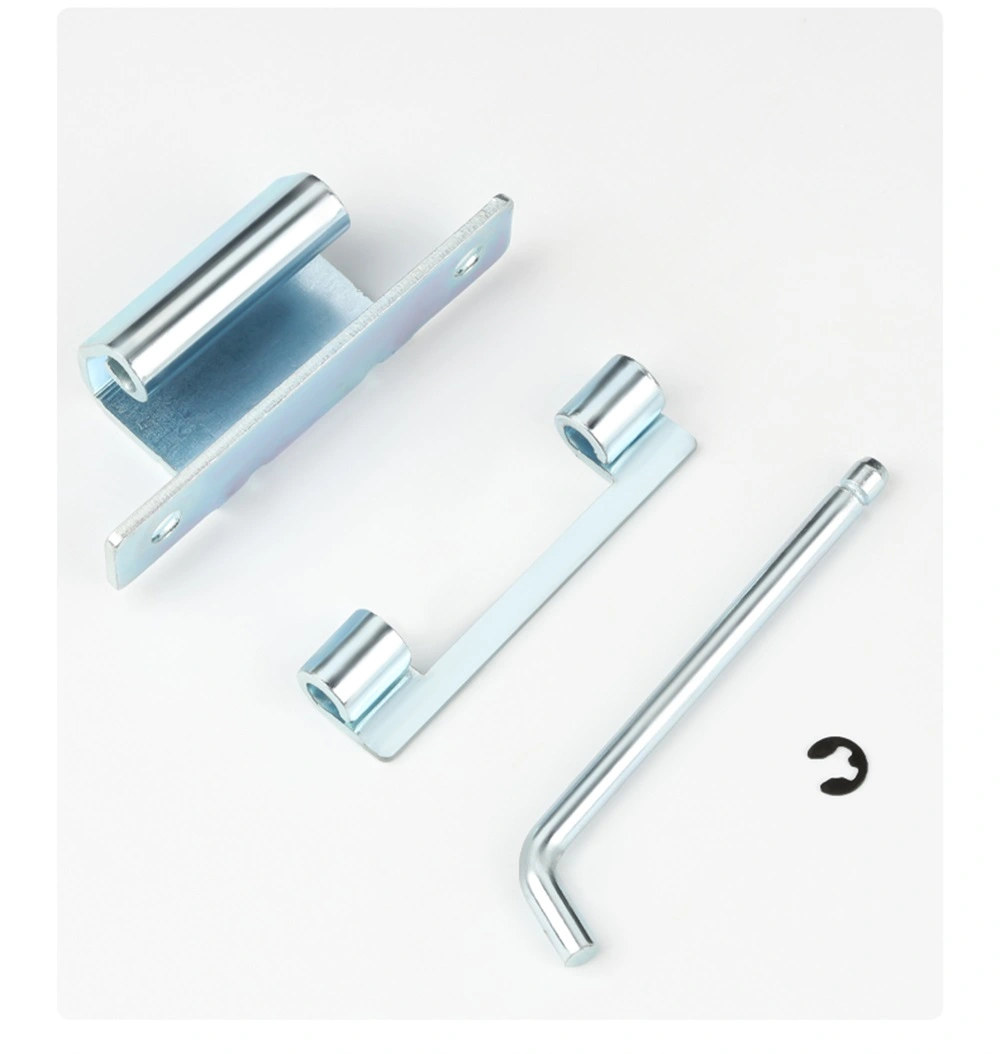

Ε4: Πώς συγκρατείται ο πείρος του μεντεσέ και μπορεί να αφαιρεθεί η πόρτα;

Όλα τα μοντέλα CL275 χρησιμοποιούν ανοιχτό δακτύλιο συγκράτησης Φ4 για να διατηρείται ο πείρος στη θέση του. Για να αφαιρέσετε την πόρτα, αποσυνδέστε τον δακτύλιο συγκράτησης και τραβήξτε τον πείρο — δεν χρειάζονται εργαλεία. Η συγκολλημένη βάση παραμένει στερεωμένη στο πλαίσιο, έτσι ώστε η πόρτα να μπορεί να αφαιρεθεί και να επανατοποθετηθεί χωρίς να επηρεαστεί η στερέωση του μεντεσέ.

Ε5: Ποια υλικά είναι διαθέσιμα;

Ο μεντεσές καμπίνας CL275 διατίθεται από γαλβανισμένο ανθρακούχο χάλυβα και ανοξείδωτο χάλυβα 304. Ανθρακούχο χάλυβα ταιριάζει σε εσωτερικούς, ξηρούς θαλάμους. Ο ανοξείδωτος χάλυβας είναι η καλύτερη επιλογή για υπαίθριες εγκαταστάσεις ή περιβάλλοντα με τακτική έκθεση στην υγρασία.

Ε6: Ποια είναι η διαφορά μεταξύ CL275-2 και CL275-3;

Και τα δύο μοντέλα έχουν τις ίδιες οριζόντιες διαστάσεις και γωνία ανοίγματος 90°, αλλά τα πλευρικά προφίλ τους διαφέρουν. Το CL275-3 έχει βάθος εμπλοκής πλαισίου πόρτας 19,3 mm και πλευρικό ύψος 20,2 mm, ενώ το CL275-2 έχει διαφορετικά πλευρικά διάκενα κατάλληλα για διαφορετική γεωμετρία καναλιού πλαισίου. Επιλέξτε με βάση τις συγκεκριμένες διαστάσεις του πλαισίου της πόρτας και του πάνελ σας.
