Κρυφός μεντεσέ με καρφιά

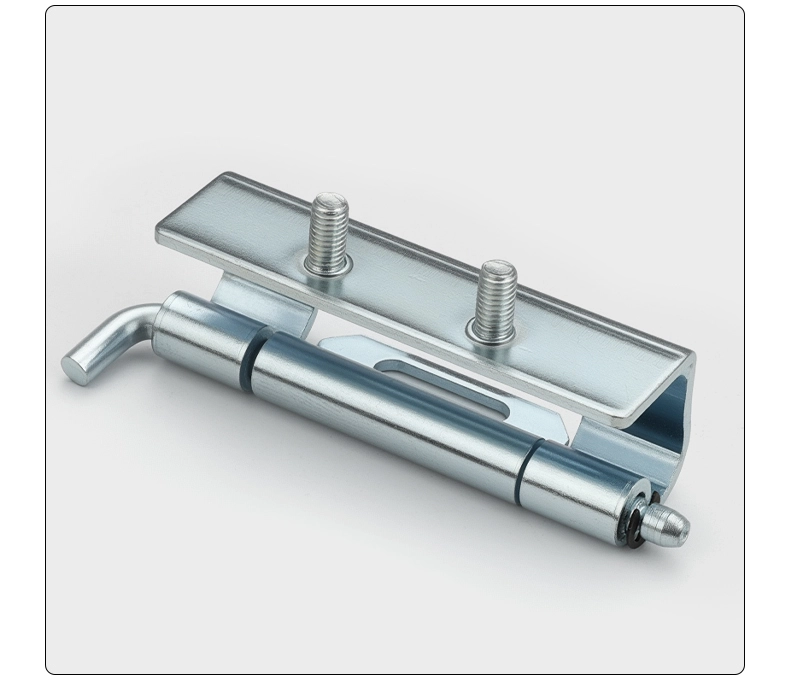

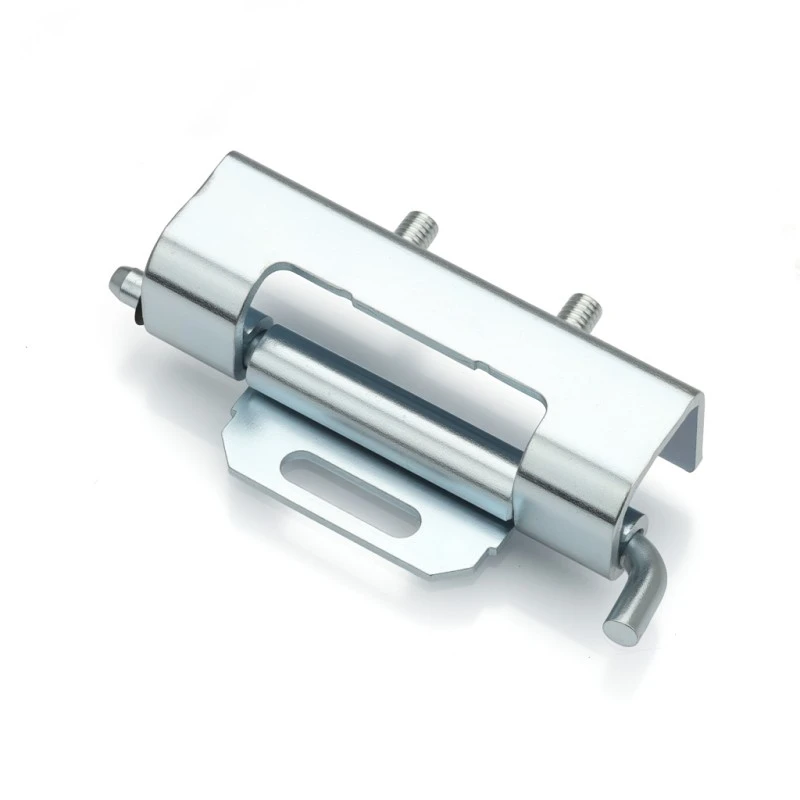

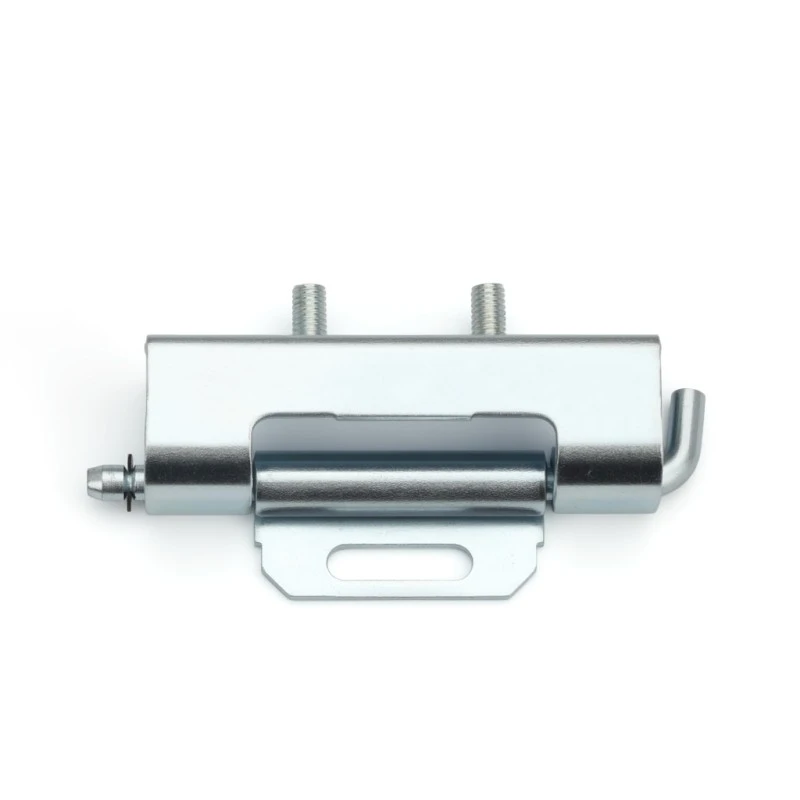

Για όποιον προμηθεύεται αφαιρούμενους μεντεσέδες περιβλήματος από το Yitai Lock, ο κρυφός μεντεσέδες με καρφιά CL060 χειρίζεται τόσο τη συγκόλληση όσο και την τοποθέτηση παξιμαδιών, ενώ οι βίδες περιλαμβάνονται ήδη. Υπάρχει μια υποδοχή 19,8 mm στο φτερό στερέωσης, ώστε να μπορείτε να ρυθμίσετε τη θέση πριν το κλειδώσετε — χρήσιμο όταν θέλετε η πόρτα να κρεμαστεί ευθεία. Το συνολικό μήκος είναι 86 mm με σώμα μεντεσέ 70 mm και κάννη Φ5 mm.

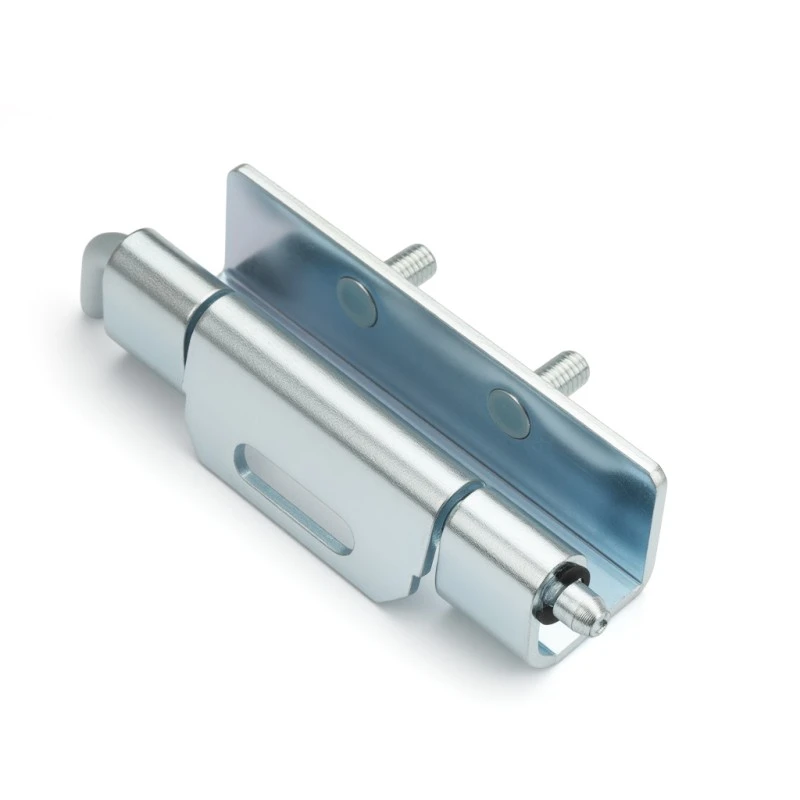

Δομή και Διαστάσεις

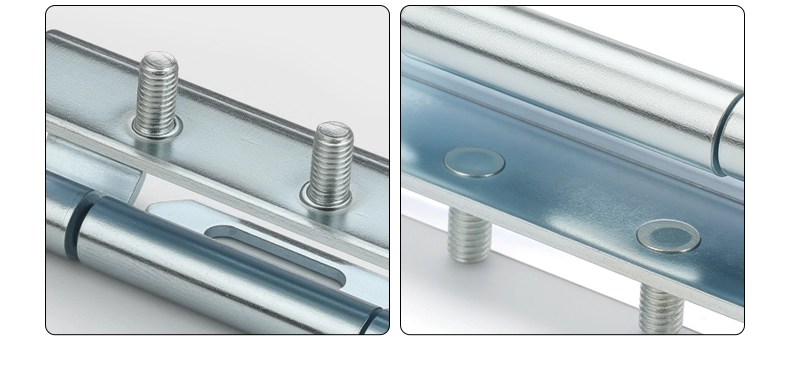

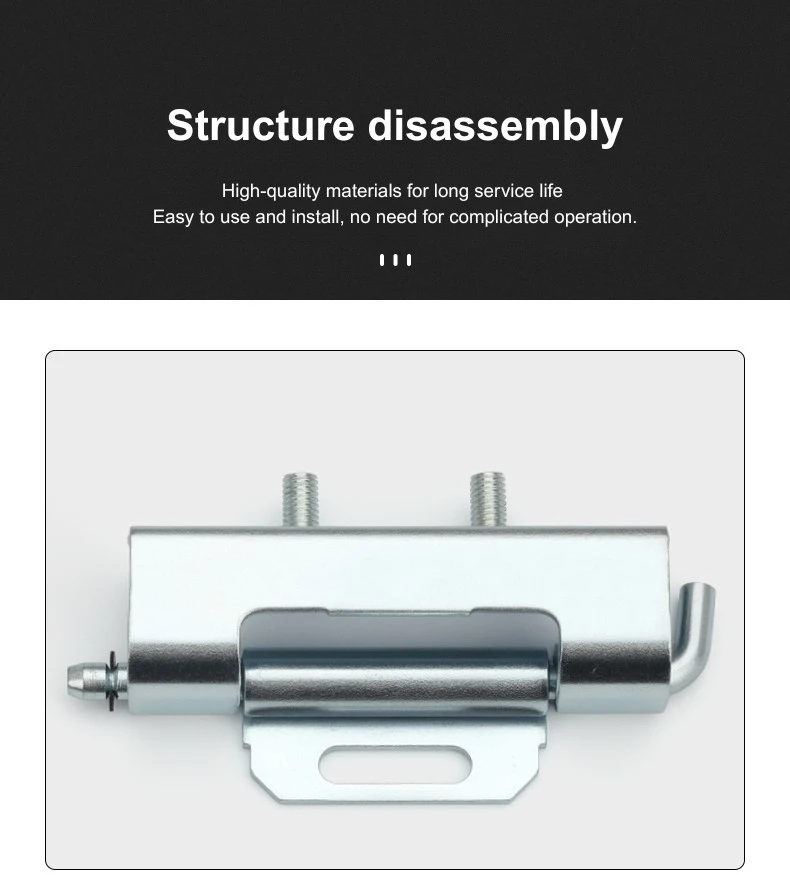

Ο κρυφός μεντεσέ με καρφιά έχει συνολικό μήκος 86 mm, με το κύριο σώμα να καταλαμβάνει 70 mm από αυτό και το φτερό στερέωσης να καλύπτει το υπόλοιπο. Η κάννη είναι Φ5 mm και το ίδιο το καρφί έχει κεφαλή Φ9,5 mm, άξονα 10 mm, ώμο 2 mm και σπείρωμα M5 — είναι εύκολο να δεσμευτεί με το παξιμάδι του καναλιού του πλαισίου.

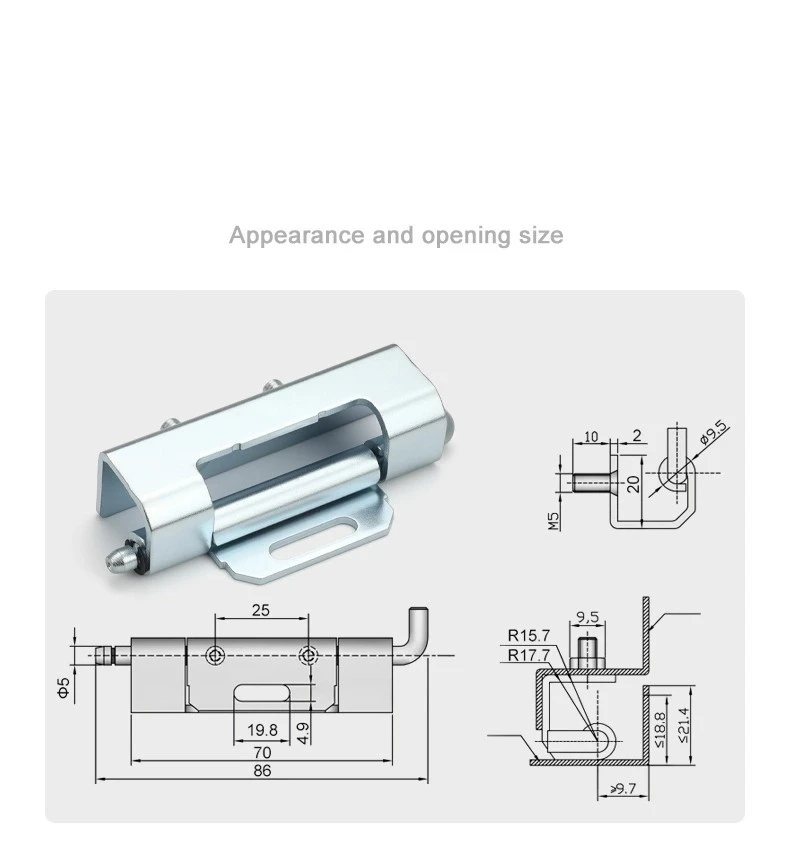

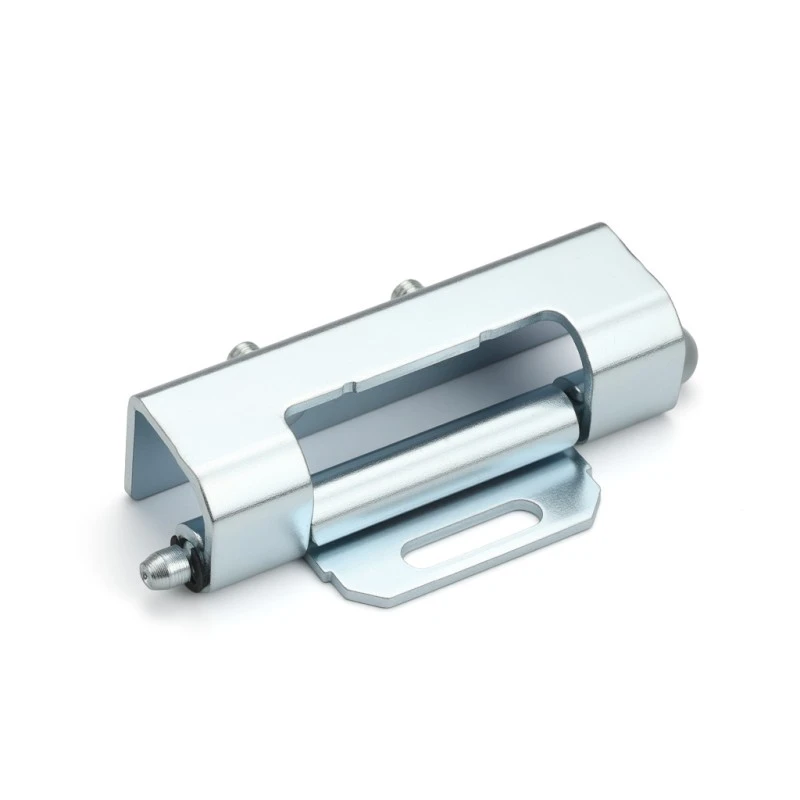

Για συμβατότητα πλαισίου, η κρυφή άρθρωση με καρφιά έχει σχεδιαστεί για κανάλια με εσωτερική ακτίνα R15,7 έως R17,7 mm, βάθος διάκενου πλαισίου πόρτας ≤18,8 mm, πλευρική απόσταση ≤21,4 mm και άνοιγμα πλαισίου >9,7 mm. Το σώμα του μεντεσέ έχει πλάτος 22,6 mm και το φτερό στερέωσης έχει πλάτος 25 mm — αρκετά συμπαγές για να κάθεται καθαρά μέσα στο πλαίσιο χωρίς να προεξέχει από την πρόσοψη της πόρτας.

Εγκατάσταση και τοποθέτηση

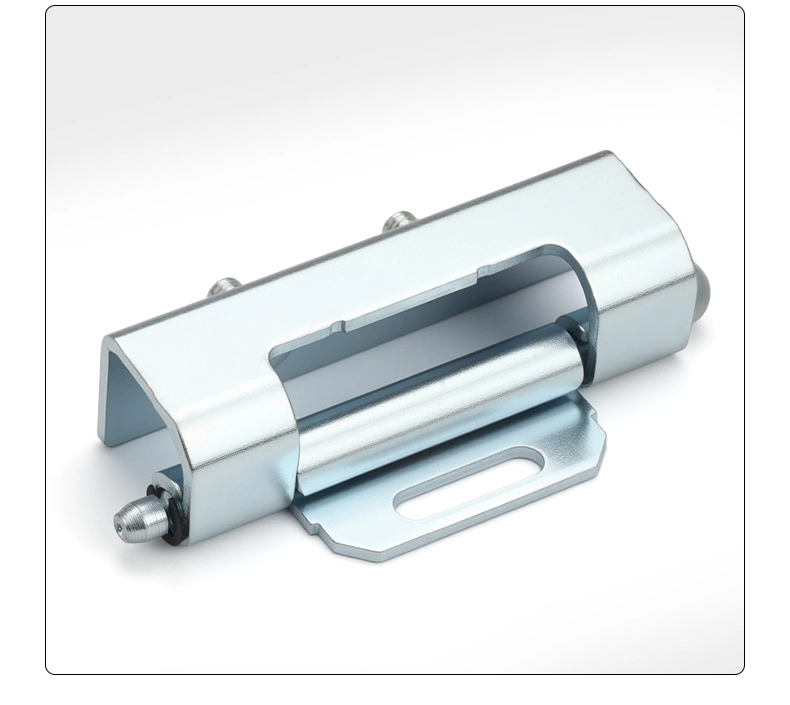

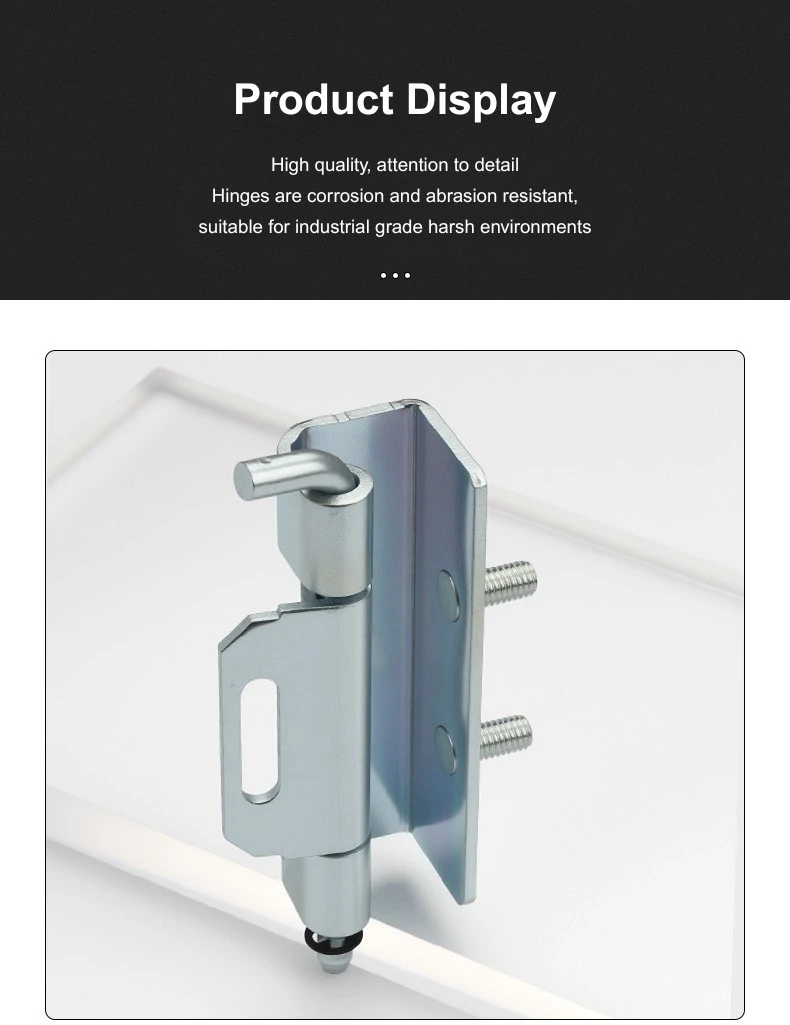

Η κρυφή άρθρωση με καρφιά συνδυάζεται με συγκόλληση και τοποθέτηση παξιμαδιών. Το φτερό στερέωσης συγκολλάται στο πάνελ της πόρτας κατά την κατασκευή και το άκρο του καρφιού εμπλέκεται με το κανάλι του πλαισίου χρησιμοποιώντας τις παρεχόμενες βίδες M5. Η υποδοχή 19,8 mm στο φτερό σας δίνει λίγο χώρο για να αλλάξετε τη θέση του μεντεσέ πριν σφίξετε τα πάντα προς τα κάτω, γεγονός που καθιστά την ευθυγράμμιση της πόρτας πολύ λιγότερο δύσκολη κατά τη συναρμολόγηση.

Μόλις σταθεροποιηθούν όλα στη θέση τους, ο κρυφός μεντεσέ με καρφιά εξακολουθεί να επιτρέπει στην πόρτα να ξεκολλάει όταν χρειάζεται — απλώς αποσυνδέστε το μπουλόνι από το κανάλι του πλαισίου και η πόρτα ανυψώνεται ελεύθερα. Το συγκολλημένο φτερό παραμένει μόνιμα στο πάνελ της πόρτας, επομένως η απομάκρυνση της πόρτας δεν επηρεάζει καθόλου τη στερέωση του μεντεσέ. Είναι ένα εύχρηστο χαρακτηριστικό για ντουλάπια που πρέπει να αφαιρέσετε την πόρτα για καλωδιώσεις ή εσωτερική πρόσβαση.

Σενάρια εφαρμογής

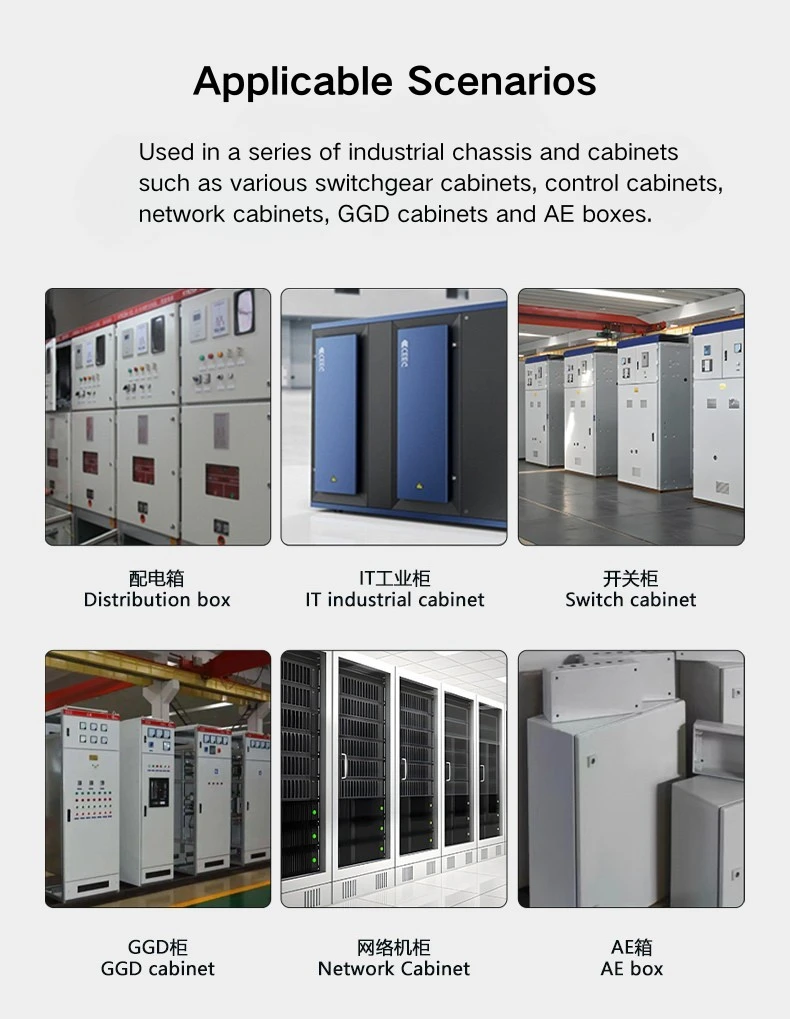

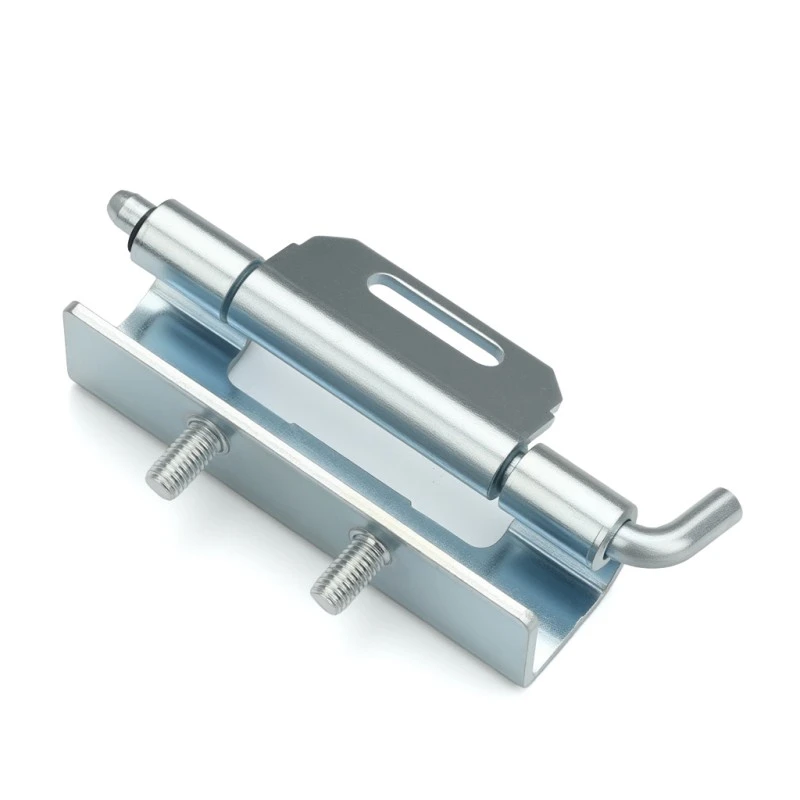

Η κρυφή άρθρωση με καρφιά εμφανίζεται πιο συχνά στις πόρτες του πίνακα διανομής, στα περιβλήματα του εξοπλισμού διανομής, στις πόρτες ντουλαπιών δικτύου και στα ντουλάπια βιομηχανικού εξοπλισμού όπου έχει σημασία η διατήρηση της εξωτερικής καθαρότητας. Δεδομένου ότι ο μεντεσές κάθεται μέσα στο πλαίσιο, δεν φαίνεται τίποτα εξωτερικά όταν η πόρτα είναι κλειστή — ούτε προεξέχουσα κάννη, ούτε εκτεθειμένο φτερό.

Η αποσπώμενη πλευρά του κρυφού μεντεσέ με καρφιά είναι επίσης χρήσιμη για ντουλάπια που συναρμολογούνται στο εργαστήριο και αποστέλλονται στο εργοτάξιο — η πόρτα μπορεί να βγει για μεταφορά και να επανέλθει μόλις το ντουλάπι είναι στη θέση του. Το φινίρισμα από γαλβανισμένο ανθρακούχο χάλυβα είναι κατάλληλο για τυπικά εσωτερικά βιομηχανικά περιβάλλοντα και στα 86 mm ο μεντεσές ταιριάζει στις διαστάσεις του καναλιού πλαισίου που συνήθως βρίσκετε στα περιβλήματα διανομής και διακοπτών.

FAQ

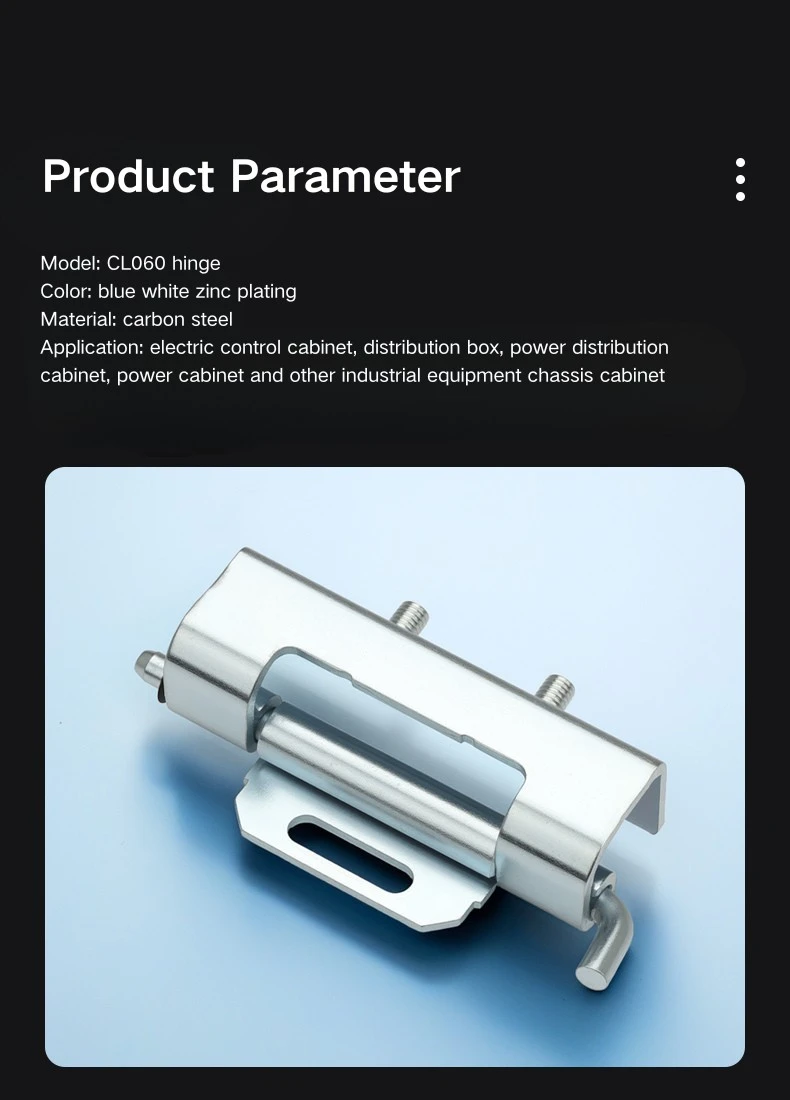

Ε1: Ποιο είναι το συνολικό μέγεθος του μεντεσέ CL060;

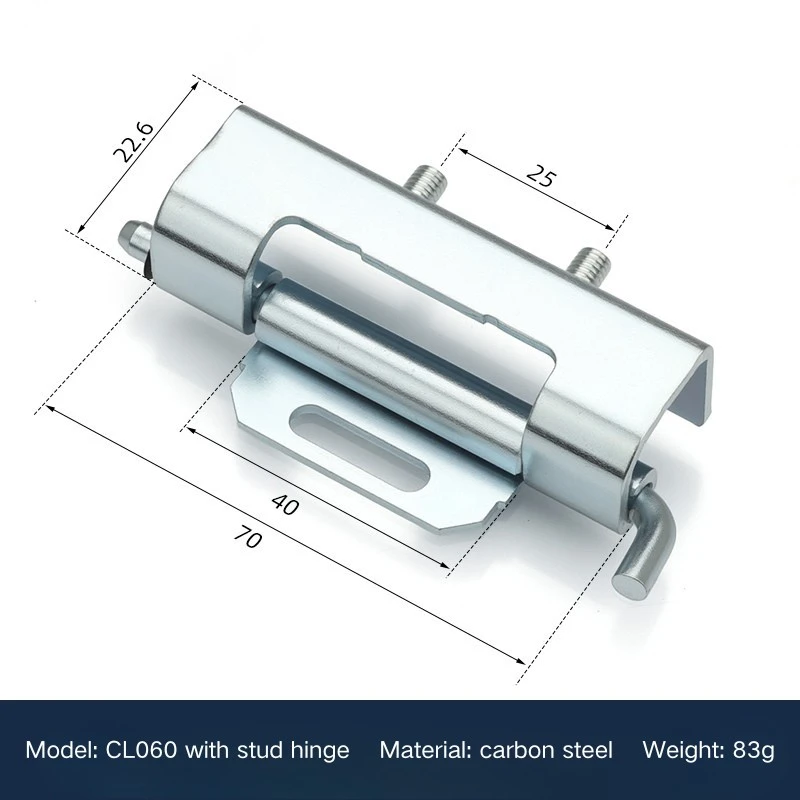

Η κρυφή άρθρωση CL060 έχει συνολικό μήκος 86 mm, μήκος σώματος άρθρωσης 70 mm και διάμετρο κάννης Φ5 mm. Το φτερό στερέωσης έχει πλάτος 25 mm και το σώμα μεντεσέ έχει πλάτος 22,6 mm. Το συνολικό βάρος είναι 83g.

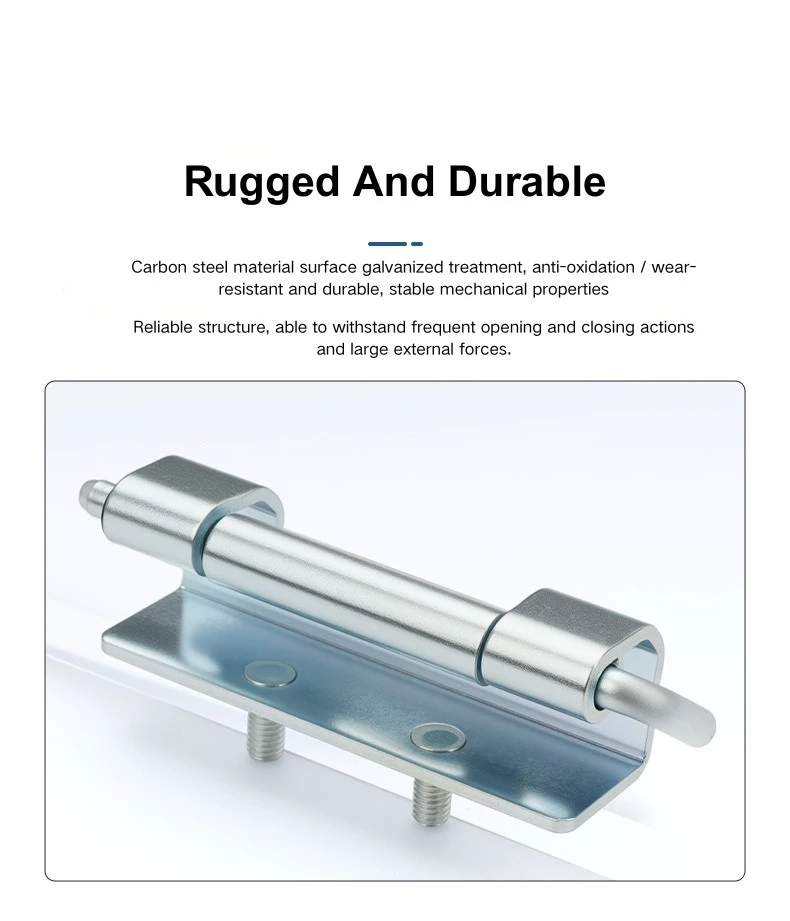

Ε2: Από τι υλικό είναι κατασκευασμένο το CL060;

Το CL060 είναι κατασκευασμένο από ανθρακούχο χάλυβα με γαλβανισμένο φινίρισμα. Προς το παρόν είναι διαθέσιμο σε μία μόνο προδιαγραφή.

Ε3: Πώς εγκαθίσταται το CL060;

Το CL060 χρησιμοποιεί έναν συνδυασμό συγκόλλησης και τοποθέτησης παξιμαδιών. Το φτερό στερέωσης είναι συγκολλημένο στο πάνελ της πόρτας και το μπουλόνι εμπλέκει το κανάλι του πλαισίου χρησιμοποιώντας τις παρεχόμενες βίδες M5. Η οπή στερέωσης με σχισμή επιτρέπει τη ρύθμιση της θέσης πριν από την τελική στερέωση.

Ε4: Ποιες είναι οι διαστάσεις του καρφιού;

Το καρφί έχει διάμετρο κεφαλής Φ9,5 mm, μήκος άξονα 10 mm, ώμο 2 mm και έχει σπείρωμα M5. Εμπλέκει ένα κανάλι πλαισίου με άνοιγμα >9,7 mm.

Ε5: Ποιες διαστάσεις καναλιού πλαισίου ταιριάζει το CL060;

Ο κρυφός μεντεσές CL060 ταιριάζει σε ένα κανάλι πλαισίου με εσωτερική ακτίνα R15,7 έως R17,7 mm. Το διάκενο βάθους της πόρτας είναι ≤18,8 mm και η συνολική πλευρική απόσταση είναι ≤21,4 mm.

Ε6: Για ποιους τύπους περιβλήματος είναι κατάλληλο το CL060;

Το CL060 χρησιμοποιείται σε πόρτες πίνακα διανομής, περιβλήματα διακοπτών, ντουλάπια βιομηχανικού δικτύου και πόρτες ντουλαπιών μηχανικού εξοπλισμού — οπουδήποτε προτιμάται ένας κρυφός, αποσπώμενος μεντεσές έναντι μιας επιλογής επιφανειακής τοποθέτησης.
