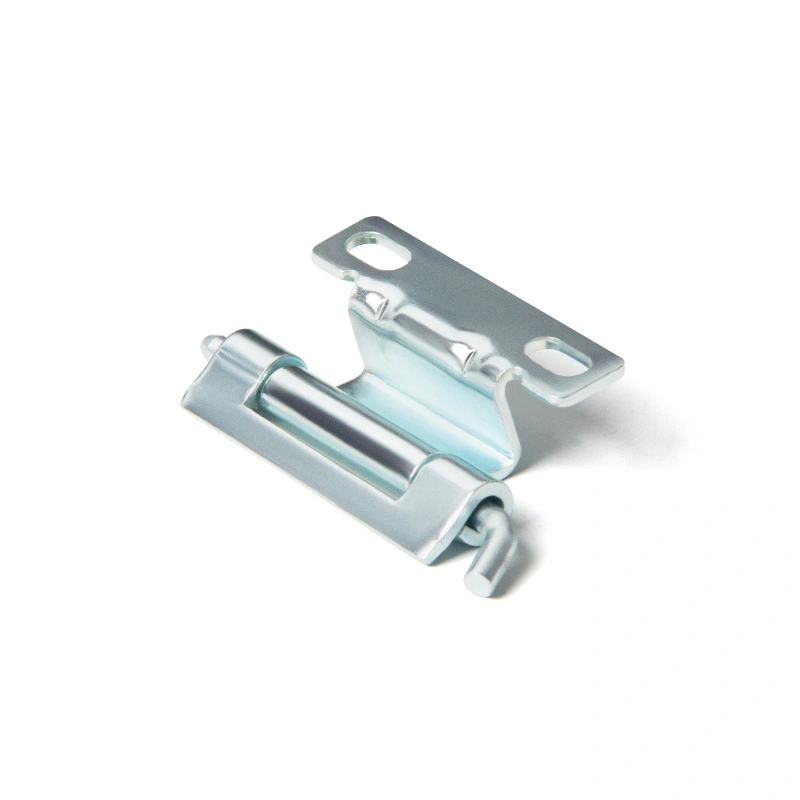

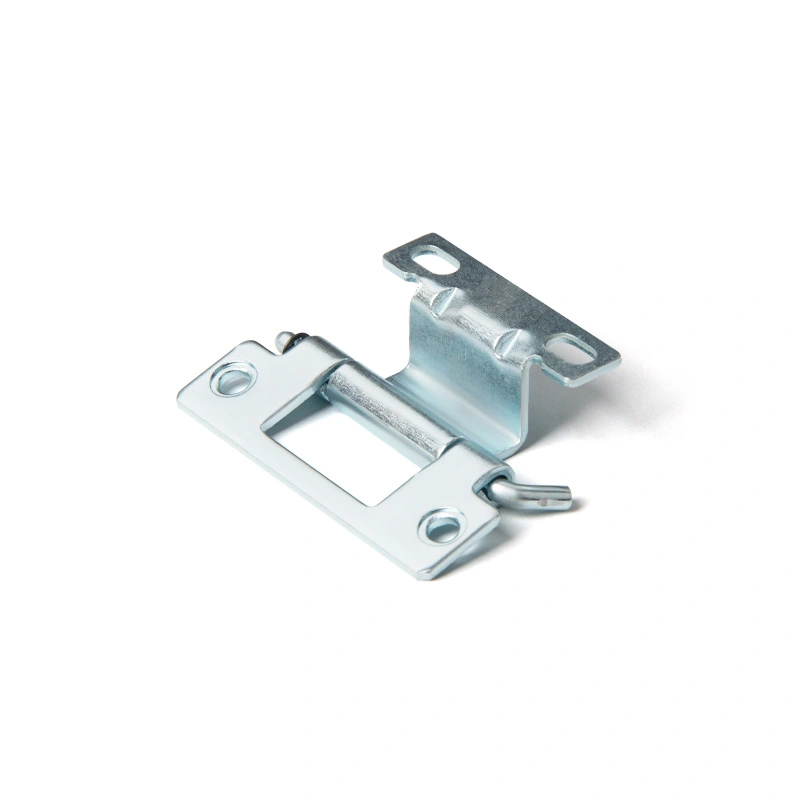

Αφαιρούμενος μεντεσέ του πίνακα διανομής

Για όσους προμηθεύονται υλικό ντουλαπιού ελέγχου από το Yitai Lock σε ποσότητα, η σειρά Distribution Panel Removable Hinge CL250 αξίζει να συγκριθεί μεταξύ των μοντέλων πριν από την παραγγελία, καθώς ο δομικός σχεδιασμός είναι συνεπής, αλλά οι διαστάσεις ποικίλλουν μεταξύ των μοντέλων. Ο αφαιρούμενος σχεδιασμός σημαίνει ότι η πόρτα μπορεί να σηκωθεί χωρίς εργαλεία μόλις εγκατασταθούν, κάτι που είναι ένα πρακτικό χαρακτηριστικό τόσο για τις γραμμές συναρμολόγησης όσο και για τη συντήρηση πεδίου. Υποστηρίζονται και οι δύο μέθοδοι εγκατάστασης — με βίδα και συγκόλληση — έτσι ώστε ο μεντεσές να ταιριάζει στις περισσότερες ροές εργασιών κατασκευής χωρίς τροποποίηση.

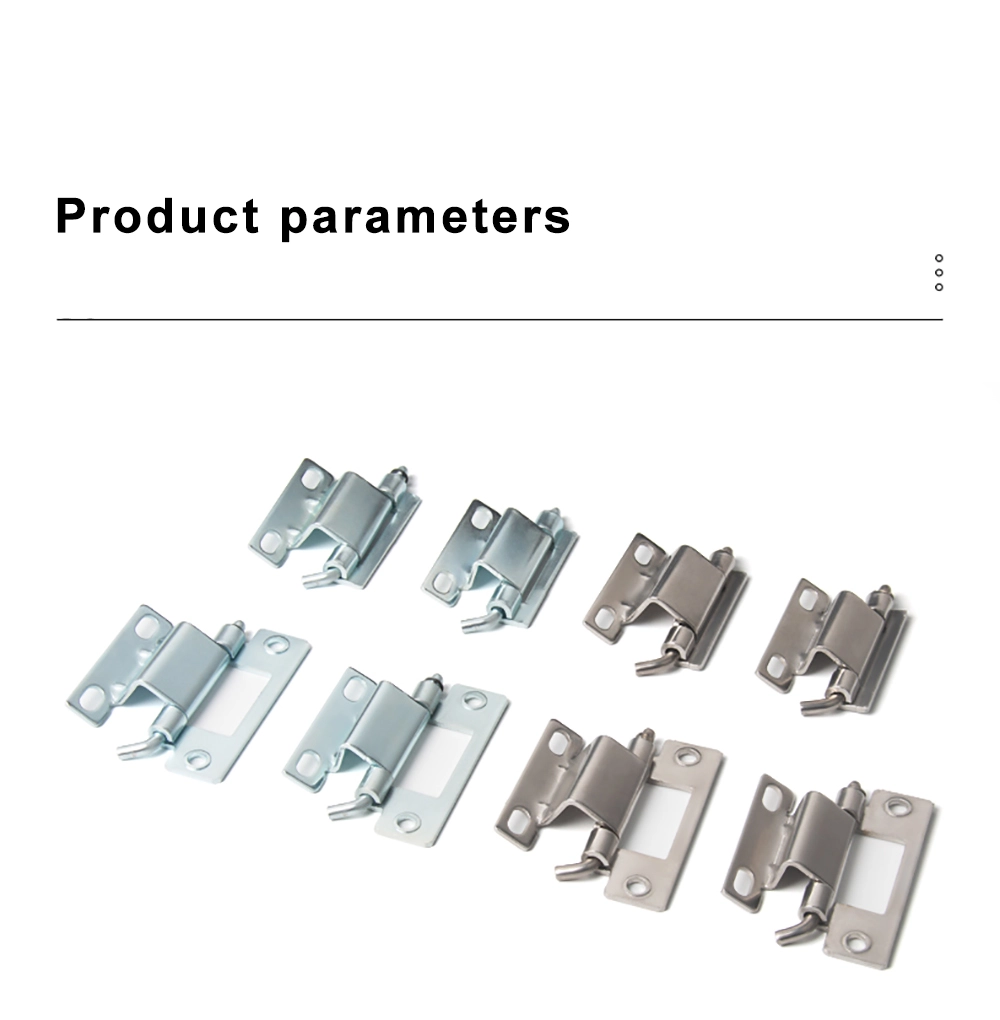

Επιλογές και διαστάσεις μοντέλου

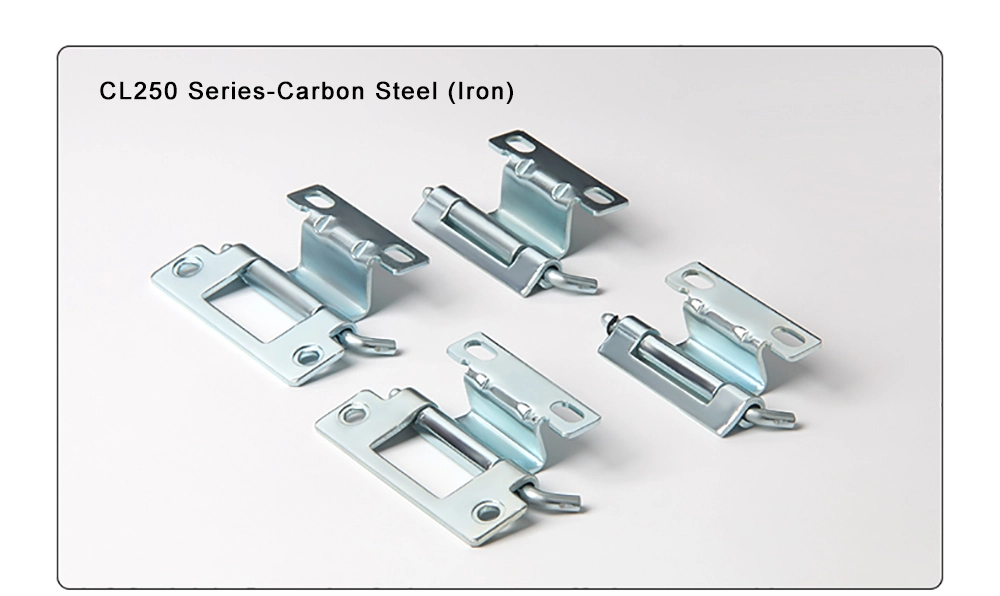

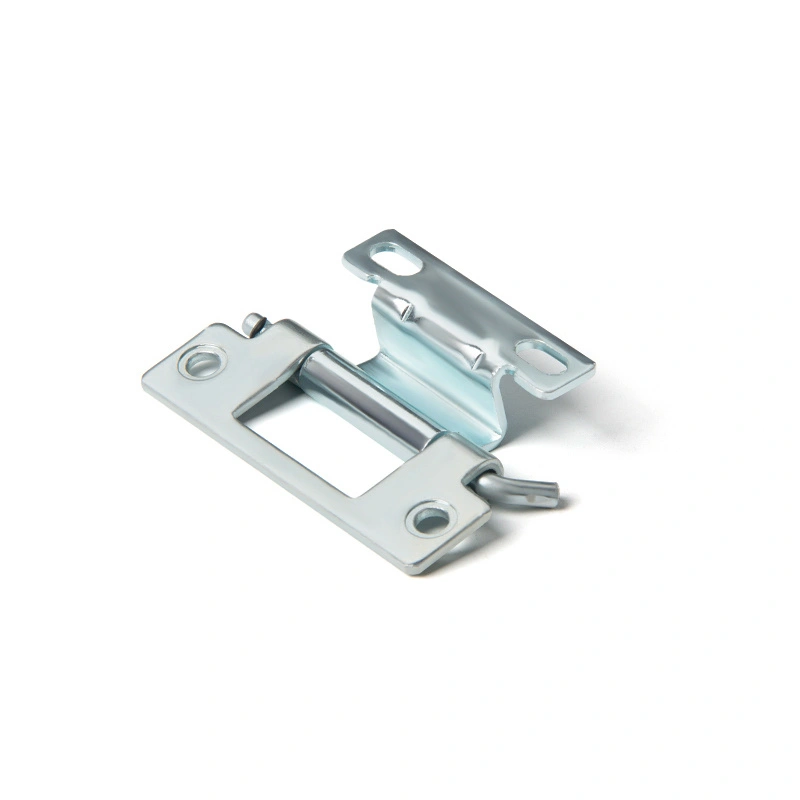

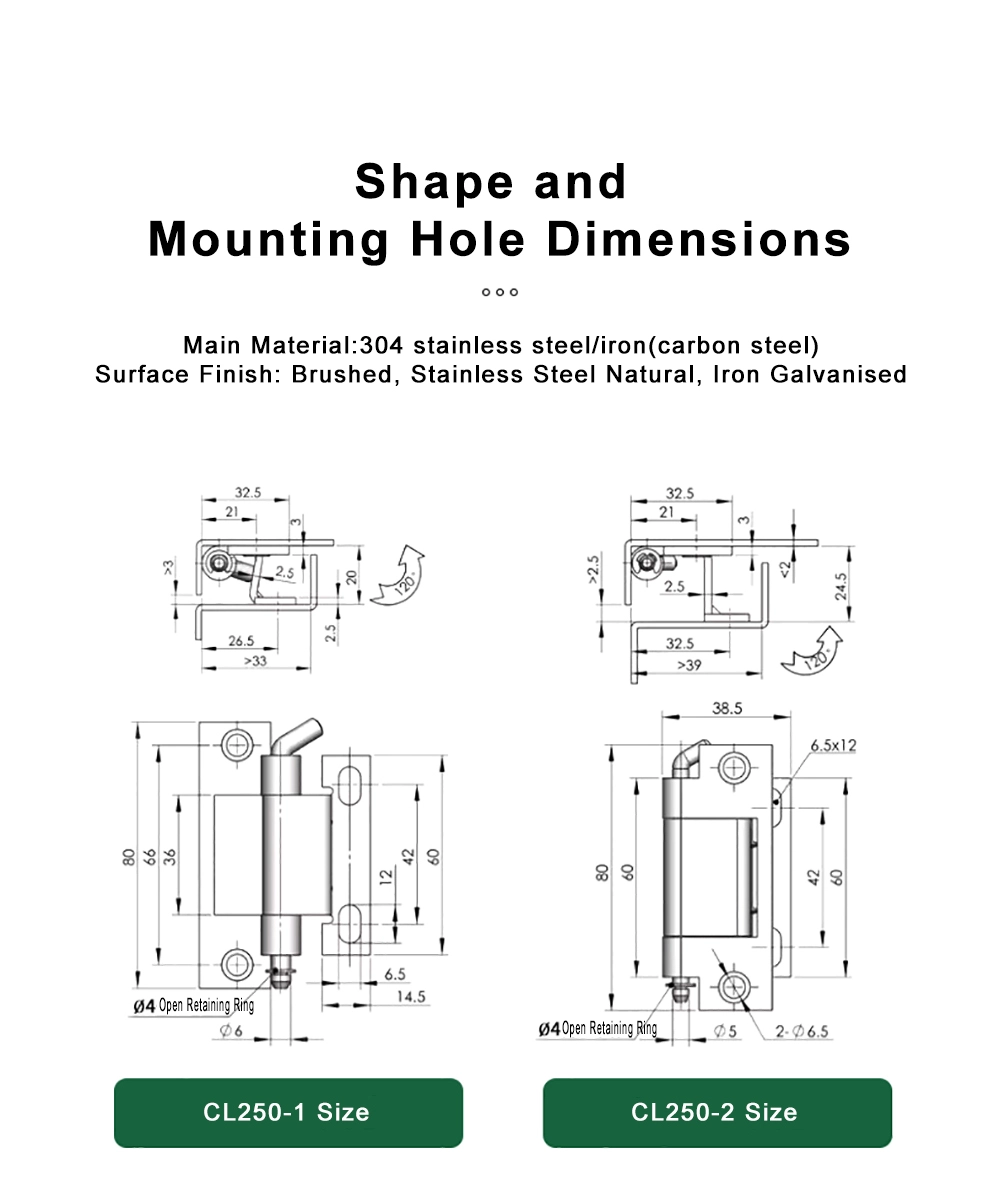

Η σειρά CL250 με αφαιρούμενο πάνελ διανομής καλύπτει τέσσερα μοντέλα με την ίδια βασική δομή αλλά διαφορετικά μεγέθη. Το CL250-1 έχει συνολικό ύψος 80 mm με σώμα μεντεσέ 66 mm, συνολικό βάθος 33 mm και διάμετρο κάννης Φ6 mm. Το CL250-2 μοιράζεται το συνολικό ύψος 80 mm και χρησιμοποιεί μήκος σώματος 60 mm, βάθος 39 mm ή περισσότερο και κάννη Φ5 mm με δύο οπές στερέωσης Φ6,5 mm σε απόσταση 6,5 × 12 mm μεταξύ τους.

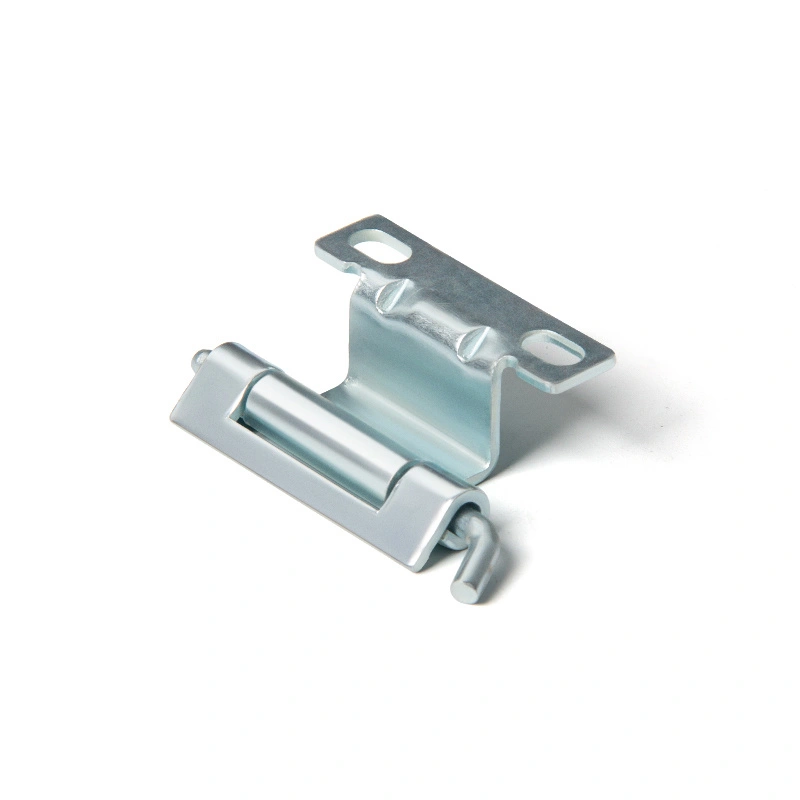

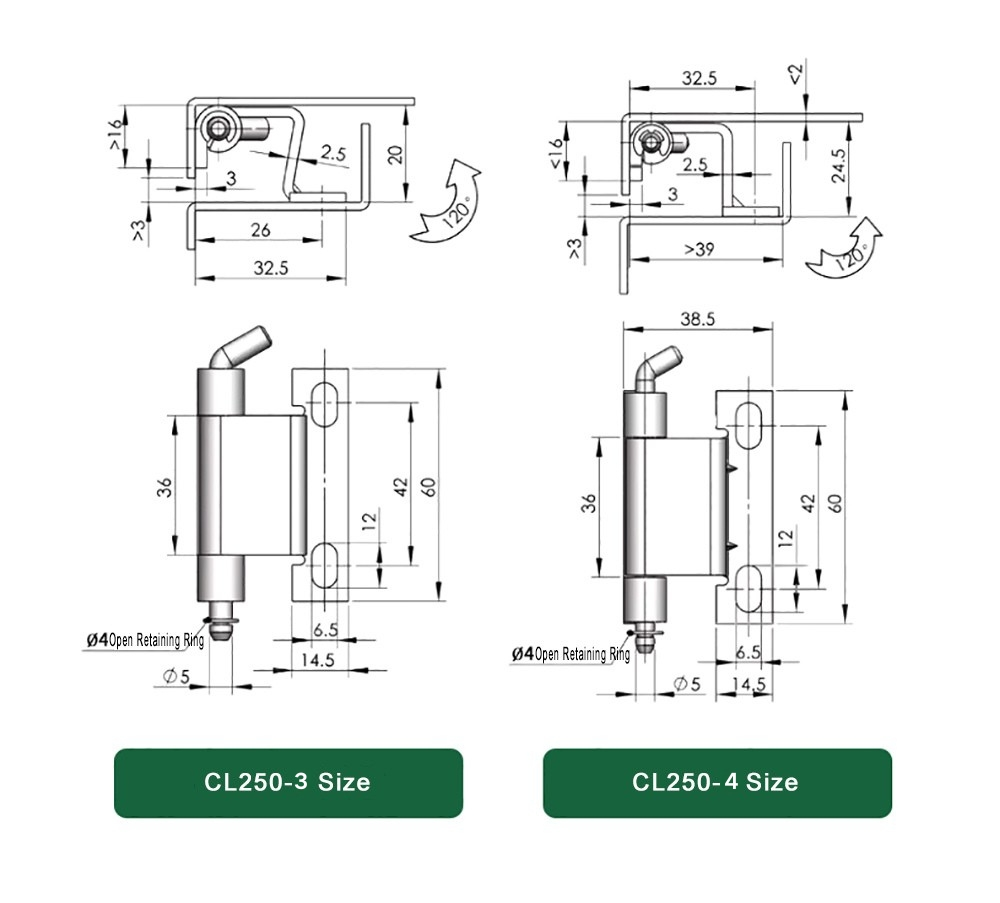

Τα CL250-3 και CL250-4 είναι οι πιο συμπαγείς επιλογές στη σειρά αφαιρούμενων μεντεσέδων του πίνακα διανομής. Και οι δύο έχουν ύψος σώματος άρθρωσης 36 mm και συνολικό ύψος 60 mm, με πλάτος βάσης 14,5 mm και κάννη Φ5 mm. Το CL250-3 έχει βάθος 32,5 mm ενώ το CL250-4 πηγαίνει στα 38,5 mm. Και τα τέσσερα μοντέλα χρησιμοποιούν ανοιχτό δακτύλιο συγκράτησης Φ4 για να ασφαλίσουν τον πείρο στη θέση του.

Τύποι ράβδων και γωνία ανοίγματος

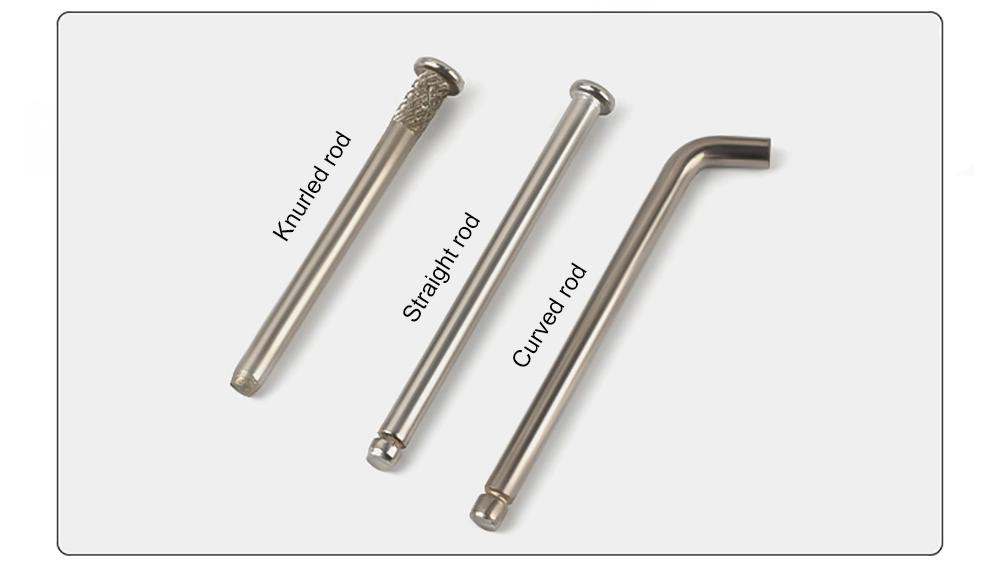

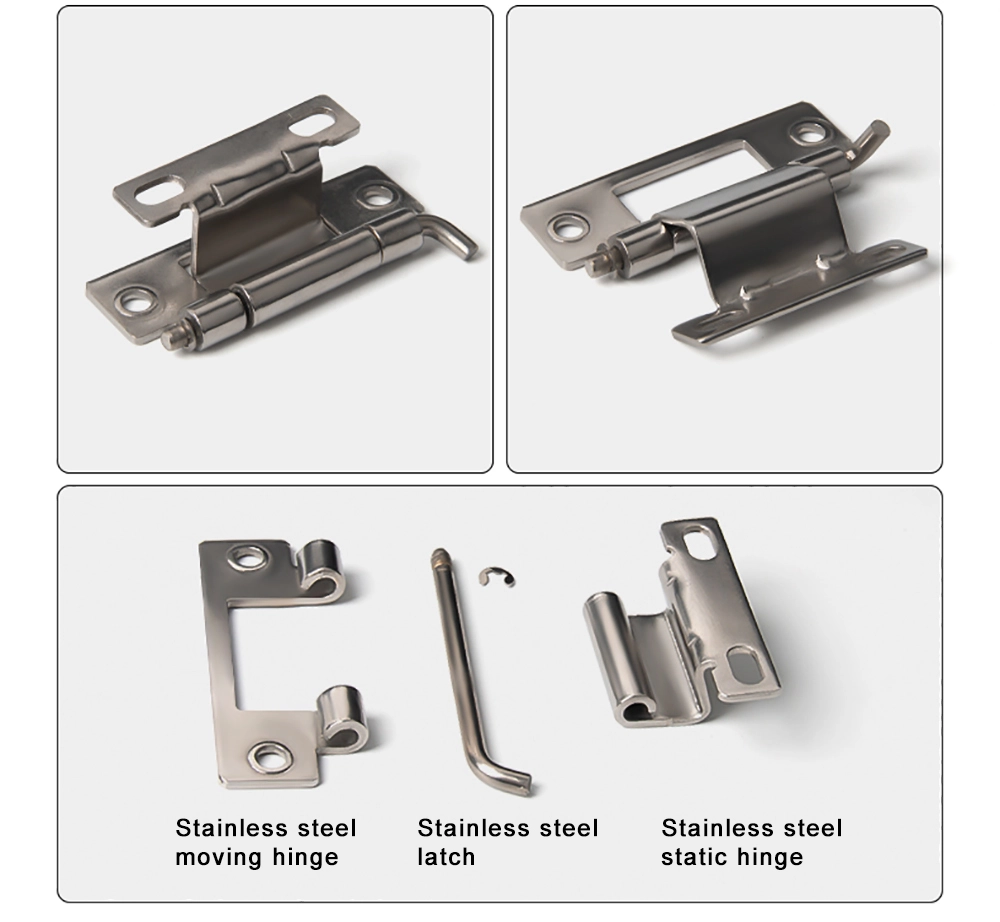

Μία από τις πιο πρακτικές λεπτομέρειες σχετικά με τον αφαιρούμενο μεντεσέ του πίνακα διανομής είναι η επιλογή τριών τύπων ράβδων: ραβδωτή, ευθεία και καμπύλη. Η ραβδωτή ράβδος προσθέτει υφή λαβής στην καρφίτσα, η οποία βοηθά στην αντίσταση στη χαλάρωση υπό κραδασμούς. Η ευθεία ράβδος είναι η στάνταρ επιλογή και ταιριάζει στις περισσότερες γενικές εφαρμογές περιβλήματος. Η κυρτή ράβδος έχει σχήμα ώστε να διευκολύνει την αφαίρεση των πείρων με το χέρι, κάτι που μπορεί να είναι χρήσιμο όταν η άρθρωση είναι συχνά προσβάσιμη ή σε στενούς χώρους.

Όλοι οι τύποι ράβδων στον αφαιρούμενο μεντεσέ του πίνακα διανομής λειτουργούν με τον ίδιο ανοιχτό δακτύλιο συγκράτησης Φ4 που ασφαλίζει τον πείρο μόλις τοποθετηθεί. Η γωνία ανοίγματος σε ολόκληρη τη σειρά CL250 είναι περίπου 120°, γεγονός που παρέχει αρκετή απόσταση για τις περισσότερες ανάγκες πρόσβασης στις πόρτες του ντουλαπιού χωρίς να απαιτείται πλήρης περιστροφή 180°.

Εγκατάσταση και τοποθέτηση

Η αφαιρούμενη άρθρωση του πίνακα διανομής υποστηρίζει δύο μεθόδους εγκατάστασης — βιδωτή στερέωση και συγκόλληση — πράγμα που σημαίνει ότι μπορεί να χρησιμοποιηθεί τόσο σε κατασκευασμένα περιβλήματα από λαμαρίνα όσο και σε συγκροτήματα ντουλαπιών με μπουλόνια. Για βιδωτή στερέωση, το CL250-1 χρησιμοποιεί μια μονή υποδοχή Φ6,5 mm, ενώ τα μοντέλα CL250-2 και CL250-3/4 χρησιμοποιούν οβάλ σχισμές ή διπλές οπές που επιτρέπουν κάποια ρύθμιση θέσης κατά την εγκατάσταση.

Μόλις εγκατασταθεί, η αφαιρούμενη άρθρωση του πίνακα διανομής επιτρέπει την αφαίρεση του φύλλου της πόρτας τραβώντας τον πείρο — δεν χρειάζονται εργαλεία. Αυτό το καθιστά κατάλληλο για περιβλήματα που απαιτούν περιοδική αφαίρεση της πόρτας για πρόσβαση στην καλωδίωση ή εσωτερική συντήρηση. Ο δακτύλιος συγκράτησης εμποδίζει τον πείρο να λειτουργεί χαλαρά κατά τη διάρκεια της τακτικής χρήσης, επομένως δεν υπάρχει κίνδυνος να ξεκολλήσει η πόρτα απροσδόκητα στη μέση της λειτουργίας.

Σενάρια εφαρμογής

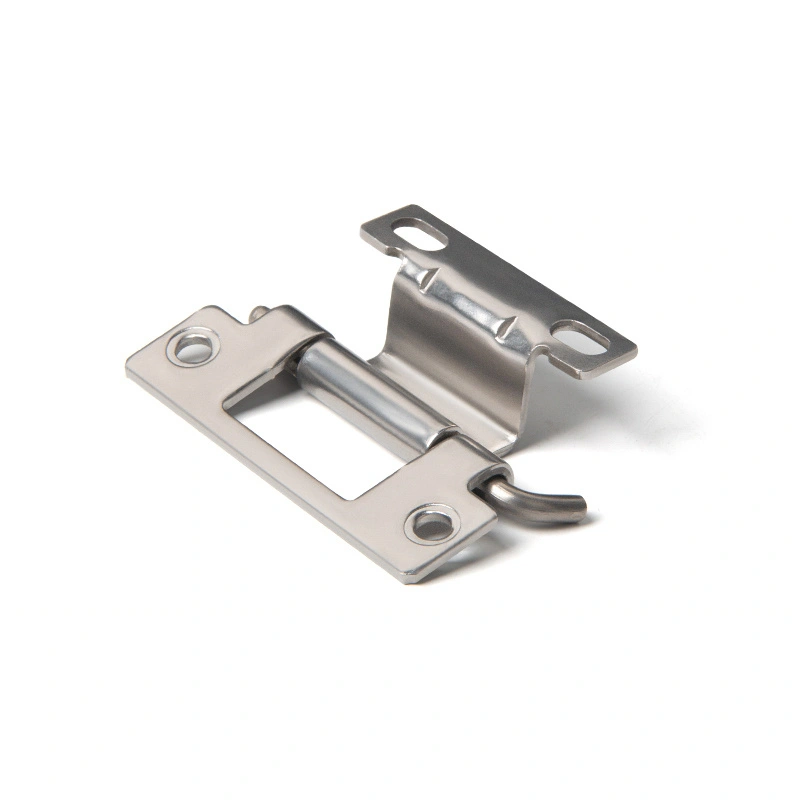

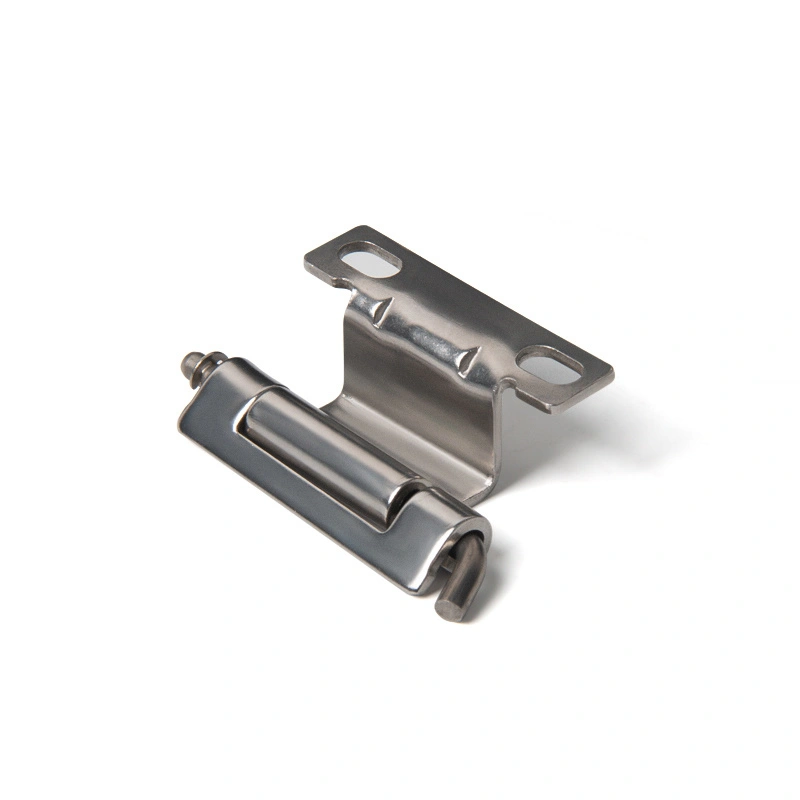

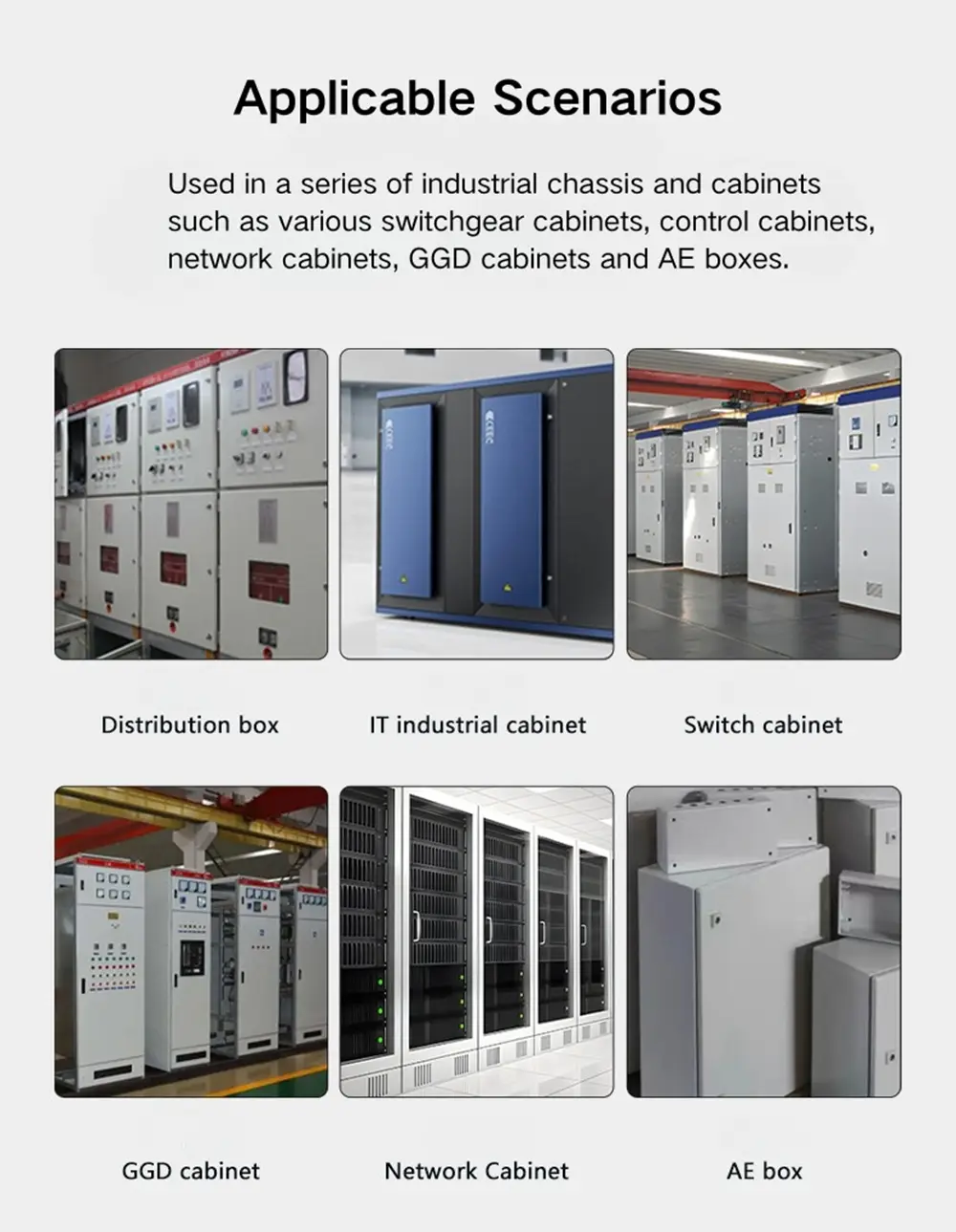

Η αφαιρούμενη άρθρωση του πίνακα διανομής εμφανίζεται πιο συχνά σε κουτιά διανομής, πόρτες ντουλαπιού ελέγχου και περιβλήματα βιομηχανικού εξοπλισμού — οπουδήποτε χρειάζεται να ξεκολλήσει μια πόρτα χωρίς να αποσυναρμολογηθεί το πλαίσιο. Η γωνία ανοίγματος 120° είναι αρκετή για άνετη πρόσβαση στους εσωτερικούς χώρους των πάνελ στις περισσότερες εγκαταστάσεις, και επειδή υποστηρίζονται τόσο η βιδωτή στερέωση όσο και η συγκόλληση, ταιριάζει στις περισσότερες ρυθμίσεις κατασκευής ντουλαπιών χωρίς καμία προσαρμογή. Από την πλευρά του υλικού, ο αφαιρούμενος μεντεσές πάνελ διανομής με ψευδάργυρο είναι ο κατάλληλος για τυπικές ξηρές συνθήκες εσωτερικού χώρου. Η έκδοση από ανοξείδωτο χάλυβα 304 είναι η καλύτερη επιλογή για υπαίθριες εγκαταστάσεις διανομής, παράκτιες εγκαταστάσεις ή οπουδήποτε το ντουλάπι πρόκειται να αντιμετωπίσει υγρασία ή διάβρωση με την πάροδο του χρόνου. Η έκδοση από ανοξείδωτο χάλυβα 304 ταιριάζει καλύτερα σε εξωτερικούς διακόπτες, παράκτιες εγκαταστάσεις ή οποιαδήποτε εφαρμογή όπου το περίβλημα εκτίθεται σε διαβρωτικές συνθήκες υγρασίας με την πάροδο του χρόνου.

FAQ

Ε1: Ποια μοντέλα περιλαμβάνονται στη σειρά CL250;

Η σειρά CL250 περιλαμβάνει τέσσερα μοντέλα: CL250-1, CL250-2, CL250-3 και CL250-4. Όλα μοιράζονται την ίδια δομική σχεδίαση και γωνία ανοίγματος — οι διαφορές μεταξύ τους είναι στο μέγεθος και τη διαμόρφωση της οπής στερέωσης. Επιλέξτε με βάση τις διαστάσεις του πάνελ της πόρτας και τις απαιτήσεις φορτίου.

Ε2: Ποια είναι η γωνία ανοίγματος του μεντεσέ CL250;

Και τα τέσσερα μοντέλα CL250 ανοίγουν σε περίπου 120°. Αυτό είναι συνεπές σε όλη τη σειρά, ανεξάρτητα από το μέγεθος του μοντέλου ή το υλικό.

Ε3: Ποιοι τύποι ράβδων είναι διαθέσιμοι;

Ο μεντεσές CL250 διατίθεται με τρεις τύπους ράβδων: ραβδωτό, ίσιο και καμπύλο. Οι ραβδωτές ράβδοι αντιστέκονται στη χαλάρωση υπό κραδασμούς. Οι ευθείες ράβδοι είναι η τυπική επιλογή. Οι καμπύλες ράβδοι διευκολύνουν την αφαίρεση των πείρων με το χέρι σε στενές ή συχνά προσβάσιμες εγκαταστάσεις.

Ε4: Πώς ασφαλίζεται η ακίδα αφού εγκατασταθεί;

Όλα τα μοντέλα CL250 χρησιμοποιούν ανοιχτό δακτύλιο συγκράτησης Φ4 για να ασφαλίσει τον πείρο του μεντεσέ στη θέση του κατά την κανονική χρήση. Ο πείρος μπορεί να αφαιρεθεί με το χέρι όταν χρειάζεται η αφαίρεση της πόρτας, χωρίς να απαιτούνται εργαλεία.

Ε5: Ποιες μέθοδοι εγκατάστασης υποστηρίζονται;

Ο μεντεσές CL250 μπορεί να εγκατασταθεί με βίδα ή συγκόλληση, ανάλογα με τη μέθοδο κατασκευής του ντουλαπιού σας. Οι διαμορφώσεις των οπών στερέωσης διαφέρουν ανάλογα με το μοντέλο — ανατρέξτε στα σχέδια διαστάσεων για λεπτομέρειες μεγέθους σχισμής και απόστασης.

Ε6: Ποια υλικά είναι διαθέσιμα;

Ο μεντεσές CL250 διατίθεται από επιψευδαργυρωμένο ανθρακούχο χάλυβα και 304 ανοξείδωτο χάλυβα. Ανθρακούχο χάλυβα ταιριάζει σε εσωτερικούς, ξηρούς χώρους. Ο ανοξείδωτος χάλυβας 304 είναι η σωστή επιλογή για εξωτερικούς χώρους, χώρους με υψηλή υγρασία ή διαβρωτικά βιομηχανικά περιβάλλοντα.
