Πλήρως κρυφός μεντεσές από ανοξείδωτο χάλυβα

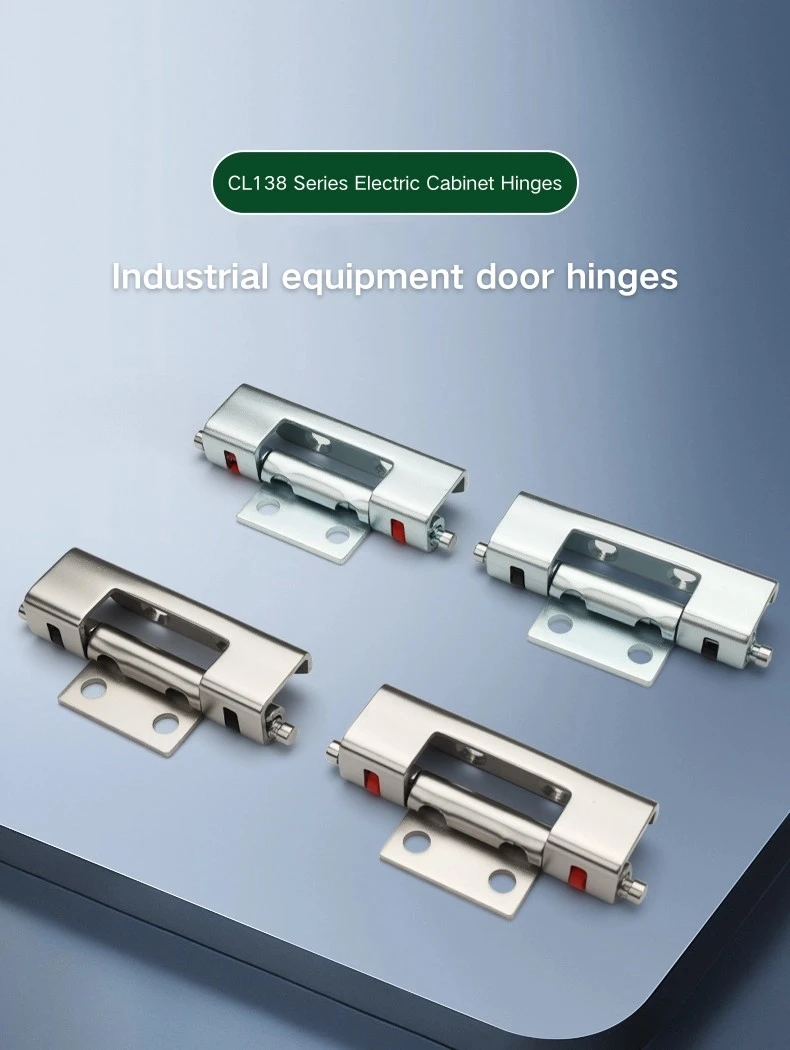

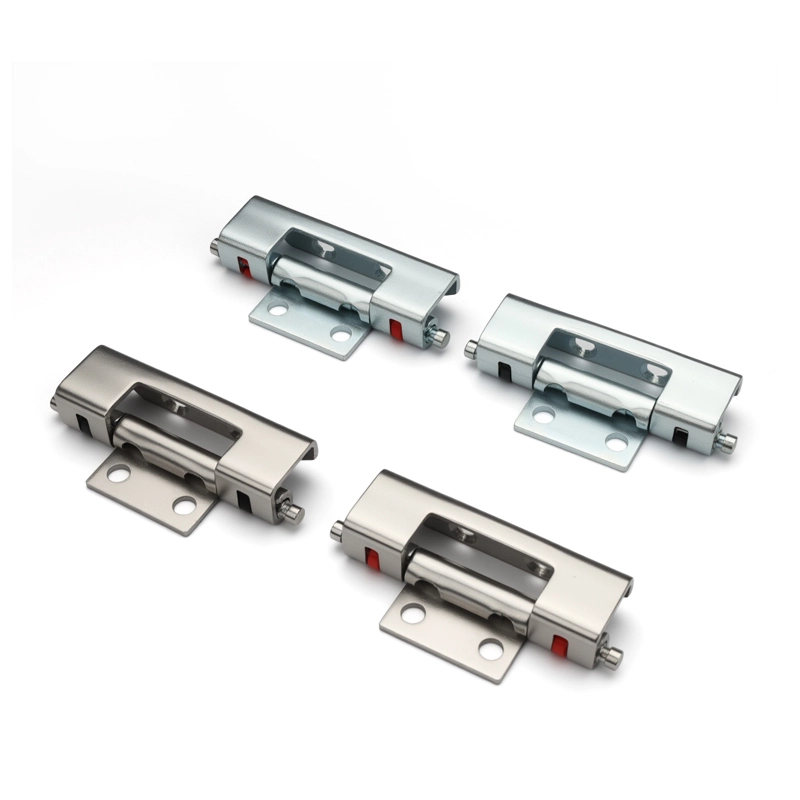

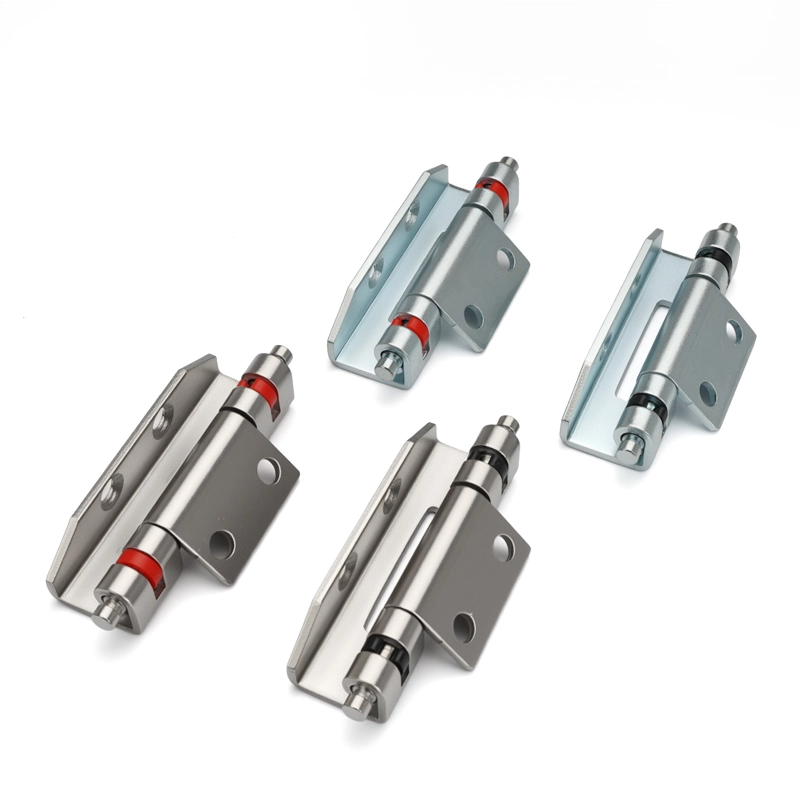

Για όσους προμηθευτούν κρυφούς μεντεσέδες ντουλαπιών χονδρικής από την Yitai Lock, ο πλήρως κρυφός μεντεσέδες από ανοξείδωτο χάλυβα CL138 καλύπτει τέσσερις παραλλαγές σε δύο υλικά και δύο χρώματα σφιγκτήρα. Οι εκδόσεις από ανοξείδωτο χάλυβα είναι η φυσική επιλογή για περιβλήματα σε υγρά ή διαβρωτικά περιβάλλοντα, ενώ οι επιλογές ανθρακούχου χάλυβα λειτουργούν καλά για τυπικές κατασκευές ντουλαπιών διανομής εσωτερικού χώρου. Το χρώμα του σφιγκτήρα - μαύρο ή κόκκινο - είναι μια οπτική διάκριση παρά μια λειτουργική, επομένως η επιλογή εξαρτάται από την προτίμηση ή την αντιστοίχιση του υπάρχοντος υλικού ντουλαπιού.

Δομή και Διαστάσεις

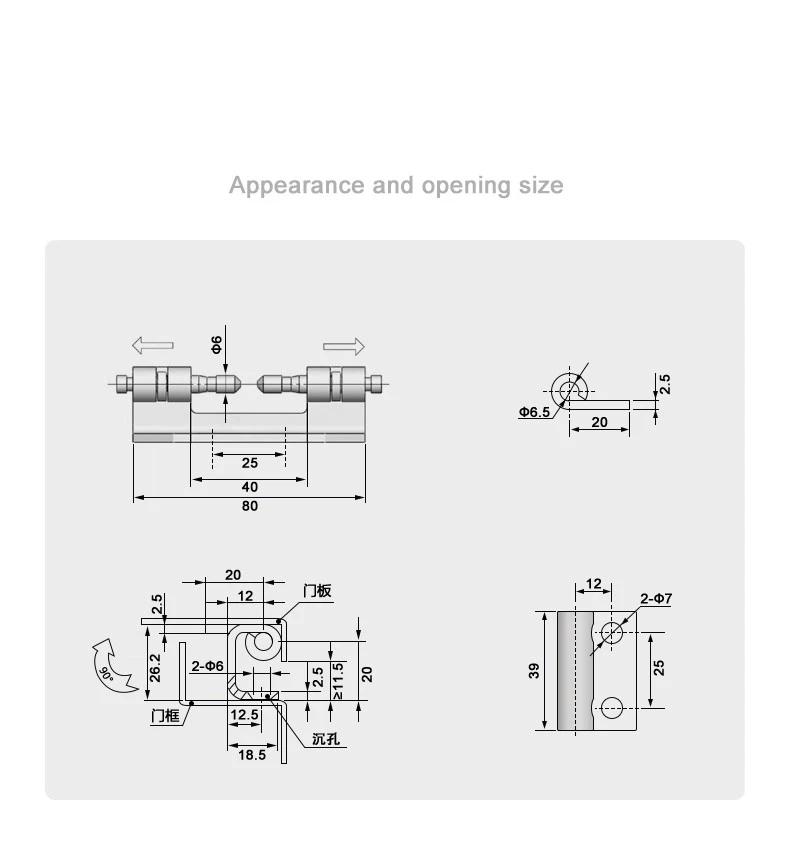

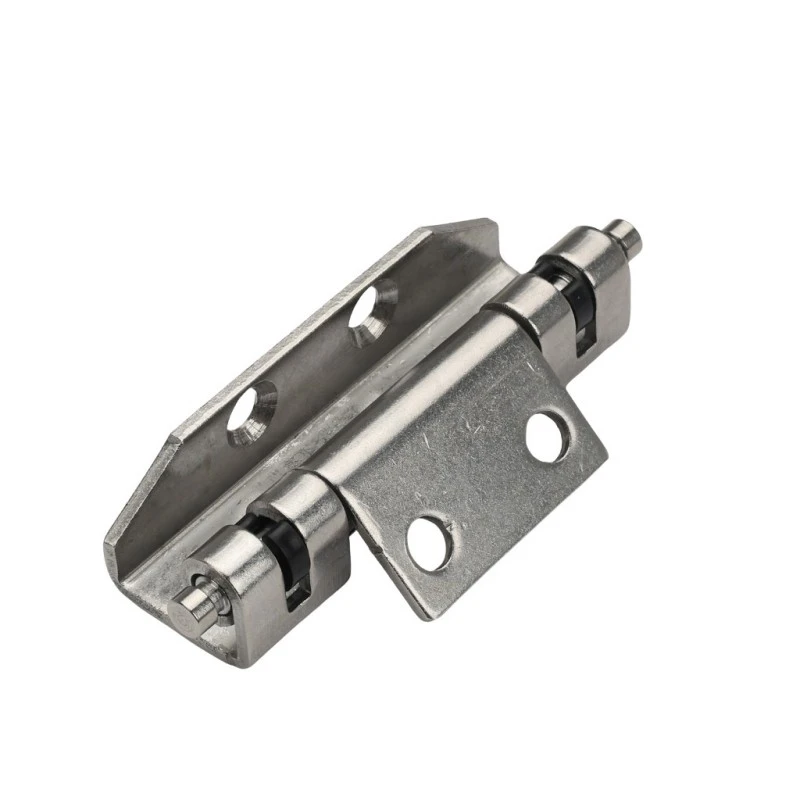

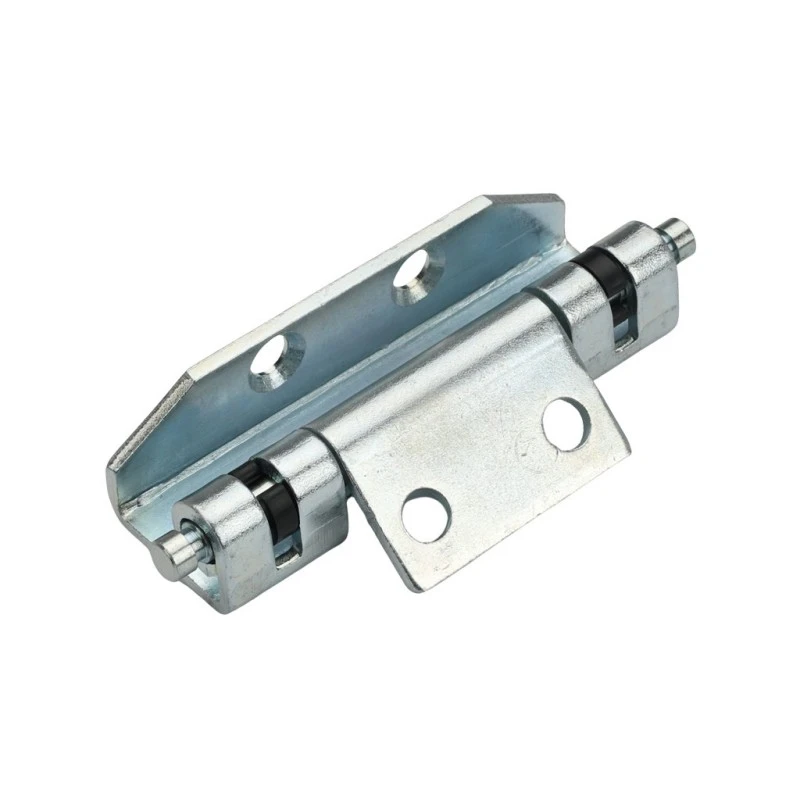

Ο πλήρως κρυφός μεντεσές από ανοξείδωτο χάλυβα έχει συνολικό μήκος 80 mm, με το σώμα του μεντεσέ να τρέχει 40 mm και ένα εσωτερικό άνοιγμα 25 mm μεταξύ των δύο άκρων της κάννης. Η διάμετρος της κάννης είναι Φ6 mm και τα δύο τμήματα κάννης εκτείνονται προς τα έξω από το κεντρικό σώμα, δίνοντας στον μεντεσέ το χαρακτηριστικό προφίλ αλτήρα του. Το συγκρότημα σφιγκτήρα κάθεται στα άκρα της κάννης και είναι αυτό που κρατά τον μεντεσέ συνδεδεμένο με το κανάλι του πλαισίου της πόρτας.

Η πλάκα στερέωσης του πλήρως κρυφού μεντεσέ από ανοξείδωτο χάλυβα έχει ύψος 39 mm και πλάτος 25 mm, με δύο οπές στερέωσης Φ7 mm σε απόσταση 12 mm από την άκρη. Η πλευρά του πλαισίου δείχνει συνολικό βάθος 18,5 mm με βάση 12,5 mm, δύο οπές κάννης Φ6 mm και βυθισμένη εσοχή ≥11,5 mm. Ο πείρος σφιγκτήρα Φ6,5 mm κάθεται 2,5 mm περήφανος από την επιφάνεια του φύλλου με μήκος εμπλοκής 20 mm.

Εγκατάσταση και τοποθέτηση

Η πλήρως κρυφή άρθρωση από ανοξείδωτο χάλυβα τοποθετείται με συγκόλληση — η πλάκα στερέωσης συγκολλάται στο πάνελ της πόρτας και το σώμα του μεντεσέ δεσμεύει το κανάλι του πλαισίου κατά τη συναρμολόγηση. Το άνοιγμα 90° σημαίνει ότι η πόρτα ταλαντεύεται σε ορθή γωνία από την πρόσοψη του ντουλαπιού, γεγονός που καλύπτει τις τυπικές απαιτήσεις πρόσβασης για τις περισσότερες διαμορφώσεις του θαλάμου διανομής και ελέγχου.

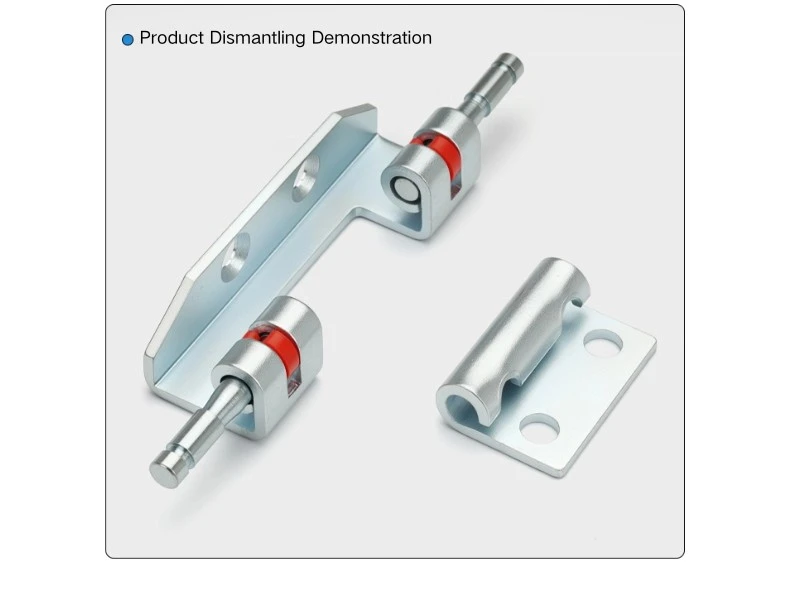

Μόλις συγκολληθεί, ο πλήρως κρυφός μεντεσέ από ανοξείδωτο χάλυβα τοποθετείται σε εσοχή μέσα στο προφίλ του πλαισίου, έτσι ώστε το συγκρότημα της κάννης και του σφιγκτήρα να κρύβονται από το εξωτερικό. Ο μηχανισμός σφιγκτήρα σε κάθε άκρο της κάννης κλειδώνει τον μεντεσέ στο κανάλι του πλαισίου και μπορεί να απελευθερωθεί για αφαίρεση της πόρτας όταν χρειάζεται. Αυτή η κρυφή εμπλοκή είναι επίσης αυτό που κάνει τον μεντεσέ συμβατό με τα συστήματα πλαισίου ντουλαπιού Rittal, όπου η γεωμετρία του καναλιού ταιριάζει σε αυτόν τον τύπο τοποθέτησης μεντεσέδων σε εσοχή.

Επιλογές υλικού και σφιγκτήρα

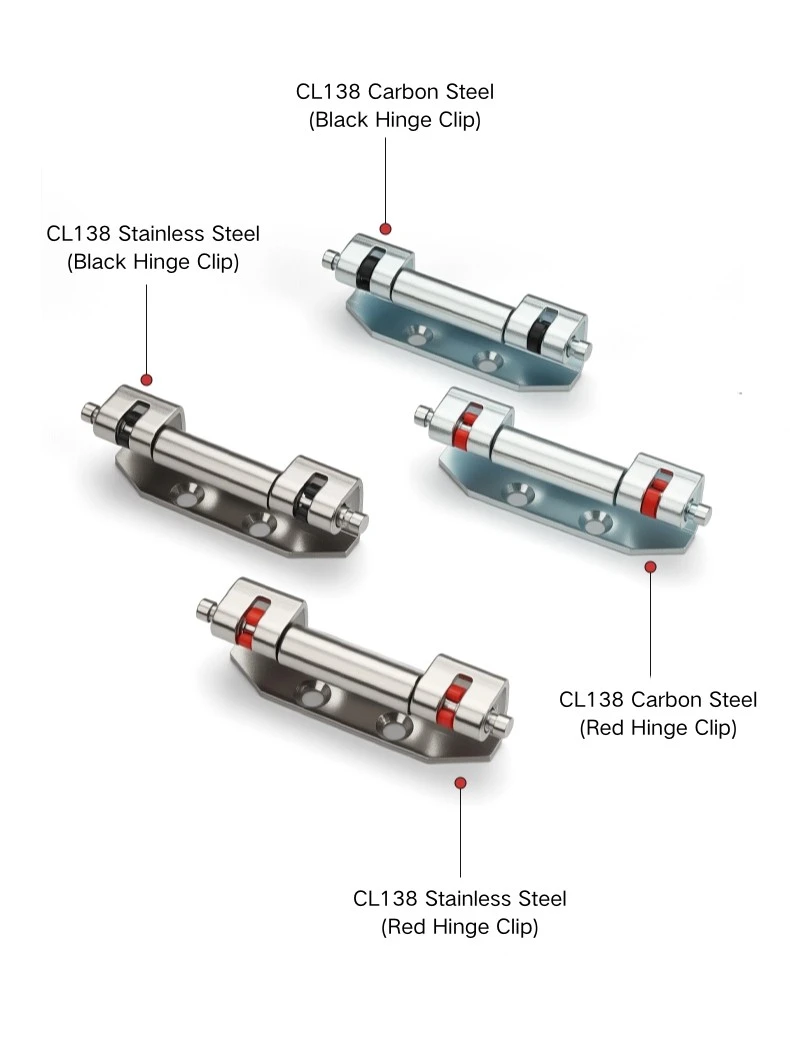

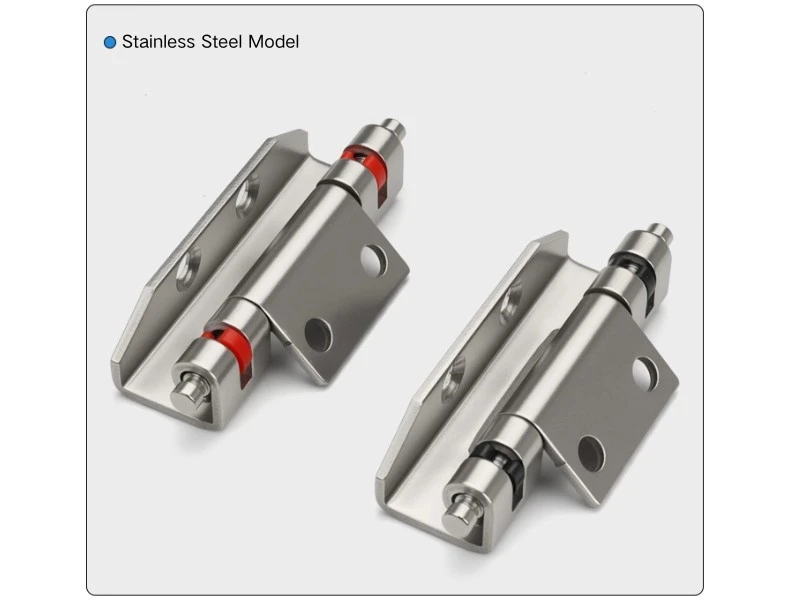

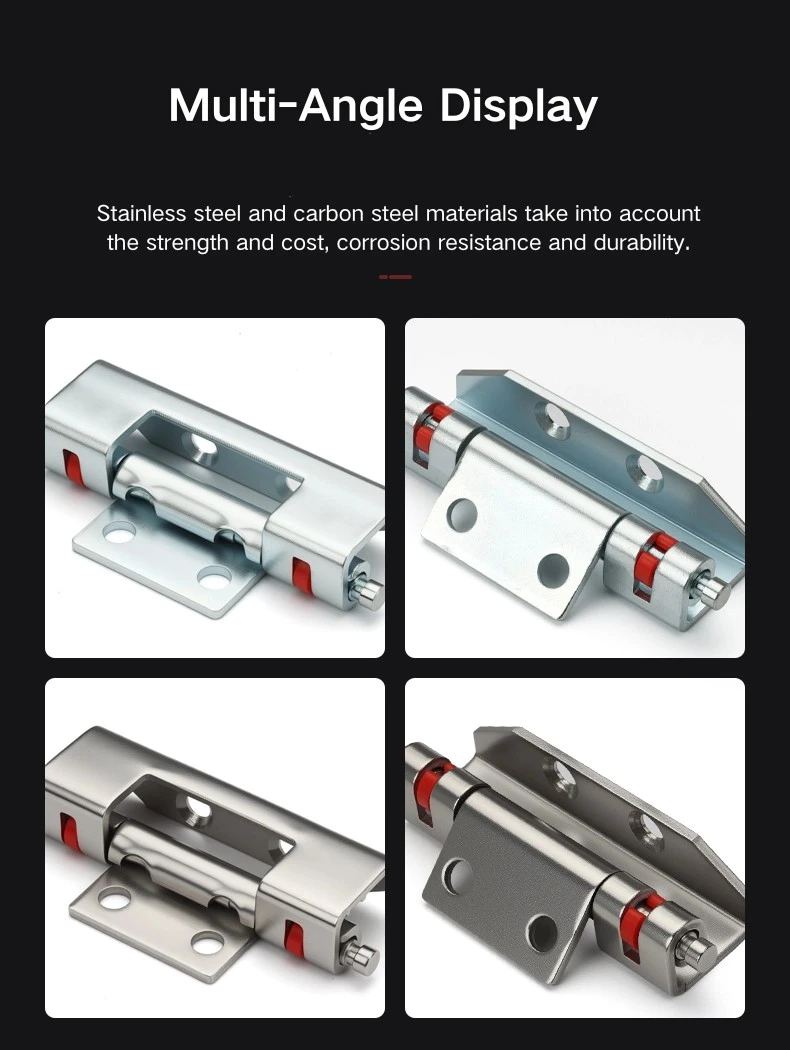

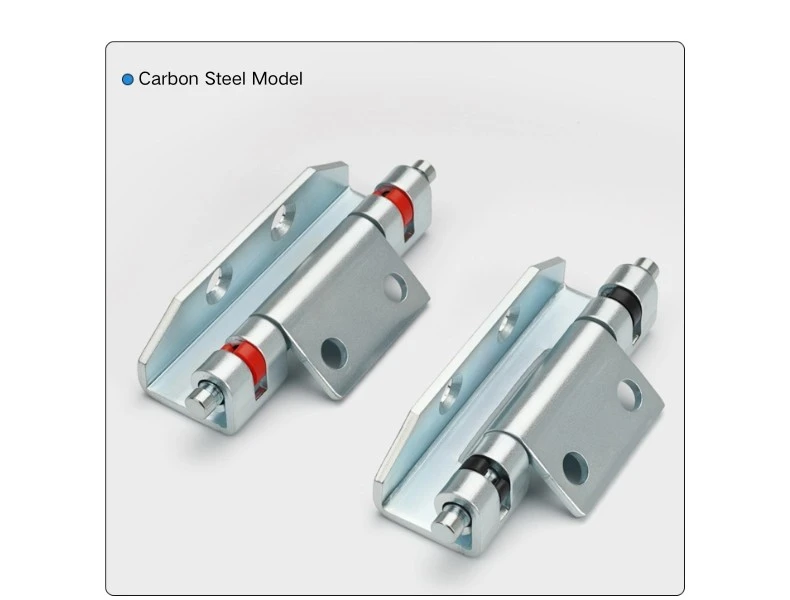

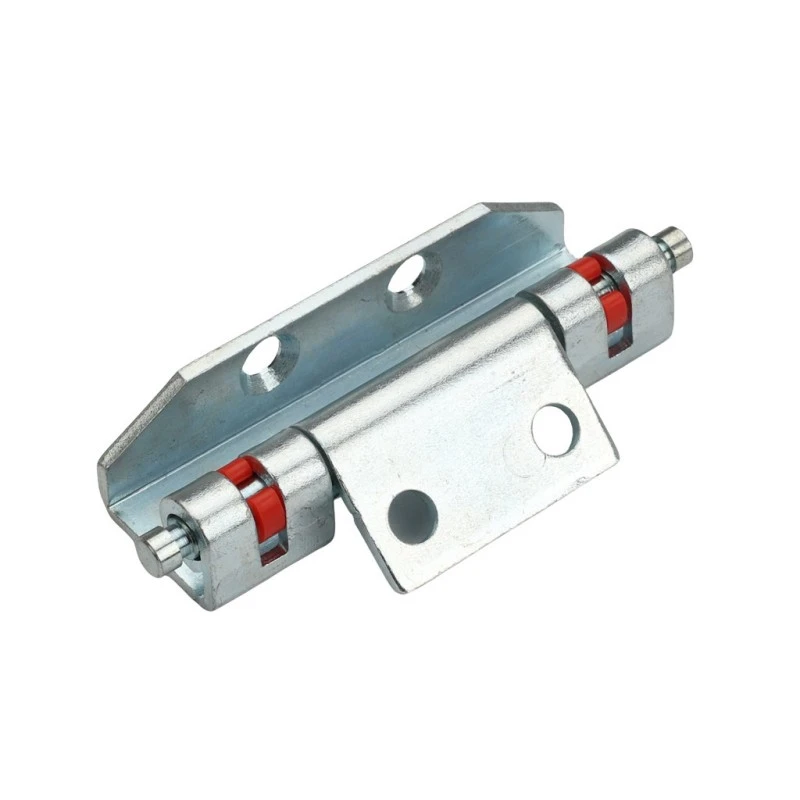

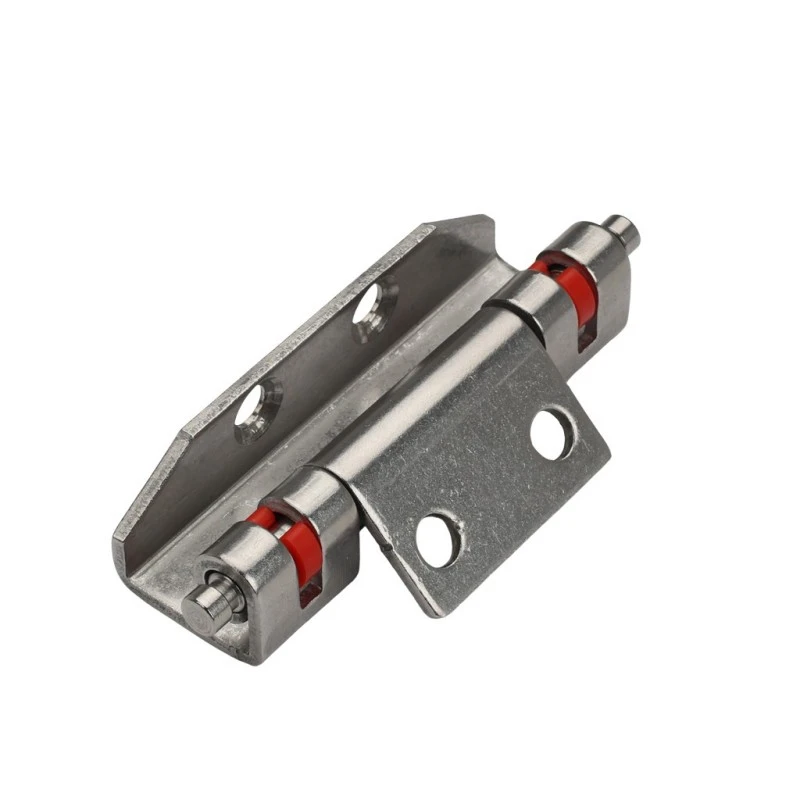

Ο πλήρως κρυφός μεντεσές από ανοξείδωτο χάλυβα διατίθεται σε ανθρακούχο χάλυβα και ανοξείδωτο χάλυβα, με μαύρο ή κόκκινο χρώμα σφιγκτήρα και στα δύο υλικά — τέσσερις παραλλαγές συνολικά. Η έκδοση από ανοξείδωτο χάλυβα ταιριάζει καλύτερα σε περιβλήματα σε υγρούς χώρους, εξωτερικές εγκαταστάσεις ή περιβάλλοντα όπου η αντοχή στη διάβρωση έχει σημασία με την πάροδο του χρόνου. Ο ανθρακούχο χάλυβας ταιριάζει σε ξηρές εφαρμογές ντουλαπιών εσωτερικών χώρων όπου οι απαιτήσεις φινιρίσματος είναι πιο τυπικές.

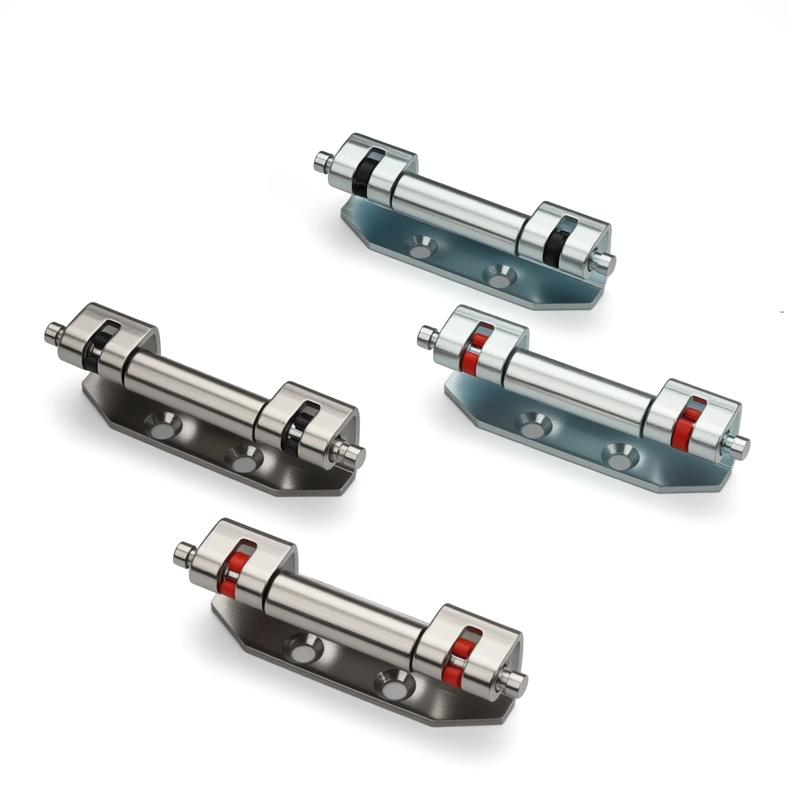

Το χρώμα του σφιγκτήρα στον πλήρως κρυφό μεντεσέ από ανοξείδωτο χάλυβα — μαύρο ή κόκκινο — είναι μια καλλυντική διάκριση χωρίς διαφορά στο υλικό ή την ικανότητα φόρτωσης μεταξύ των δύο. Οι κόκκινοι σφιγκτήρες χρησιμοποιούνται μερικές φορές ως οπτικός δείκτης σε συγκεκριμένες γραμμές του ντουλαπιού ή για να διαφοροποιήσουν τις θέσεις των μεντεσέδων σε περιβλήματα πολλαπλών θυρών. Οι μαύροι σφιγκτήρες είναι η πιο κοινή προεπιλογή. Σε κάθε περίπτωση, η απόδοση είναι ίδια.

Σενάρια εφαρμογής

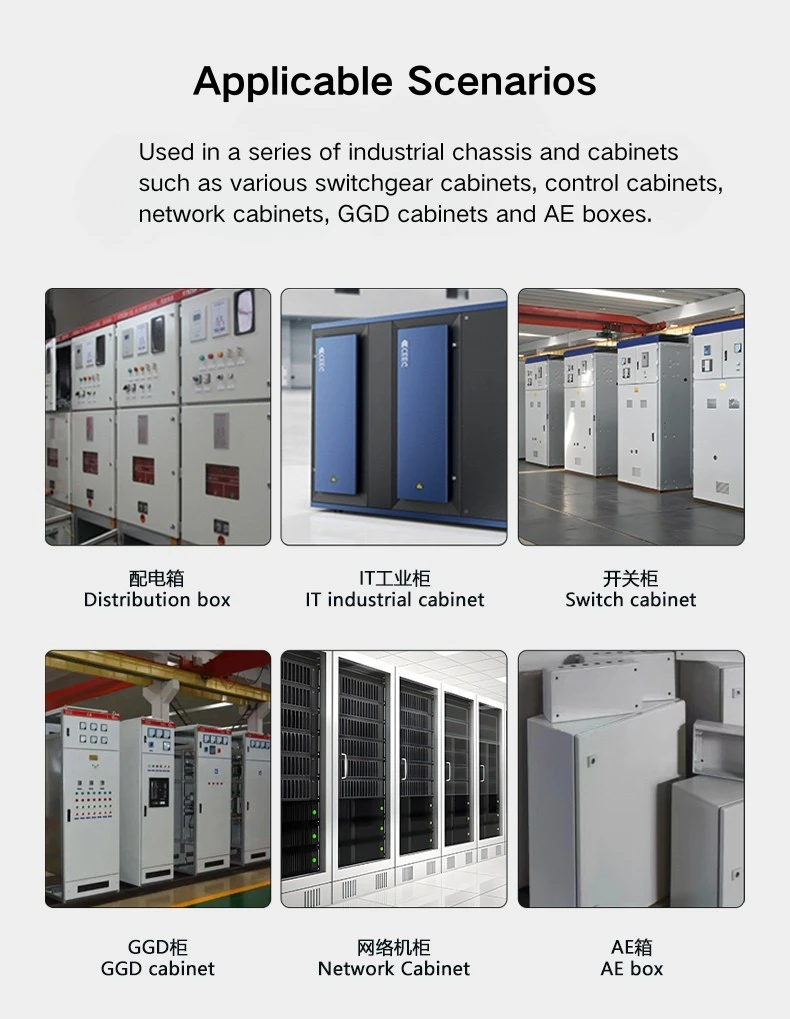

Ο πλήρως κρυφός μεντεσές από ανοξείδωτο χάλυβα χρησιμοποιείται σε ντουλάπια διανομής, περιβλήματα εξοπλισμού ελέγχου και πίνακες διακοπτών όπου απαιτείται ένα χωνευτό, χωρίς υλικό εξωτερική πόρτα. Το πλήρως κρυφό προφίλ κρατά τον μεντεσέ μακριά από την ορατή του όταν η πόρτα είναι κλειστή, κάτι που ταιριάζει σε ντουλάπια που είναι εγκατεστημένα σε ορατές τοποθεσίες — δωμάτια διακομιστών, δωμάτια ελέγχου ή κοινόχρηστους χώρους — όπου το εκτεθειμένο υλικό μεντεσέδων φαινόταν παράταιρο.

Η συμβατότητα με τα κουφώματα ντουλαπιών Rittal καθιστά τον πλήρως κρυφό μεντεσέ από ανοξείδωτο χάλυβα μια απλή επιλογή για τους κατασκευαστές ή τους ενσωματωτές που εργάζονται ήδη με αυτό το σύστημα πλαισίου. Η παραλλαγή από ανοξείδωτο χάλυβα χειρίζεται τις απαιτήσεις διάβρωσης εξωτερικών ή περιβλημάτων υψηλής υγρασίας και η επιλογή από ανθρακούχο χάλυβα καλύπτει το μεγαλύτερο μέρος των τυπικών κατασκευών ντουλαπιών διανομής εσωτερικών χώρων όπου το κόστος και οι περιβαλλοντικές συνθήκες είναι μέτριες.

FAQ

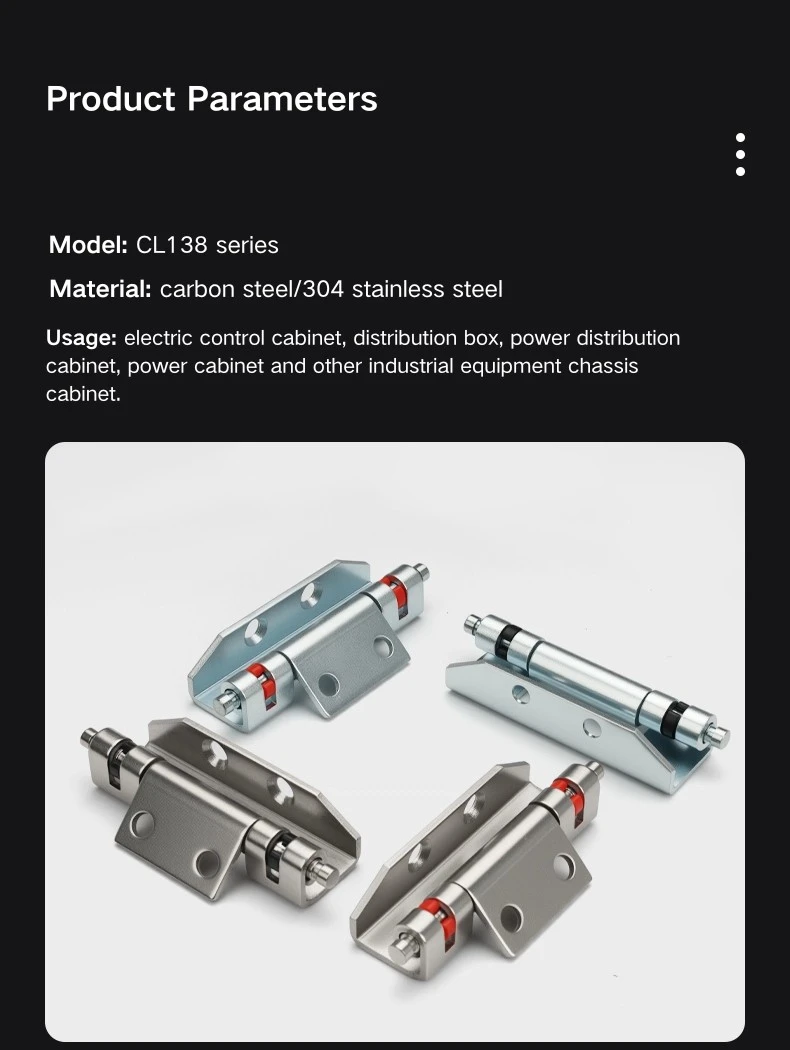

Ε1: Ποιες παραλλαγές είναι διαθέσιμες για το CL138;

Το CL138 διατίθεται σε τέσσερις παραλλαγές: ανθρακούχο χάλυβα με μαύρο σφιγκτήρα, ανθρακούχο χάλυβα με κόκκινο σφιγκτήρα, ανοξείδωτο ατσάλι με μαύρο σφιγκτήρα και ανοξείδωτο χάλυβα με κόκκινο σφιγκτήρα. Το χρώμα του σφιγκτήρα είναι μόνο καλλυντικό — δεν υπάρχει λειτουργική διαφορά μεταξύ μαύρου και κόκκινου.

Ε2: Ποια είναι η γωνία ανοίγματος του CL138;

Ο κρυφός μεντεσές CL138 ανοίγει στις 90°, γεγονός που καλύπτει τυπικές απαιτήσεις πρόσβασης για πόρτες ντουλαπιού διανομής και περιβλήματος ελέγχου.

Ε3: Πώς είναι εγκατεστημένο το CL138;

Το CL138 είναι συγκολλημένο — η πλάκα στερέωσης συγκολλάται στο πάνελ της πόρτας κατά την κατασκευή του ντουλαπιού και το σώμα του μεντεσέ εμπλέκεται με το κανάλι του πλαισίου. Δεν υπάρχει επιλογή βίδας για αυτό το μοντέλο.

Ε4: Είναι το CL138 συμβατό με ντουλάπια Rittal;

Ναι, ο κρυφός μεντεσές CL138 είναι συμβατός με τα πλαίσια ντουλαπιών Rittal. Η γεωμετρία εμπλοκής του καναλιού μεντεσέ ταιριάζει στο προφίλ πλαισίου Rittal.

Ε5: Τι υποδεικνύουν τα χρώματα του σφιγκτήρα;

Οι μαύροι και οι κόκκινοι σφιγκτήρες είναι μόνο χρωματικές παραλλαγές — το υλικό και η ικανότητα φόρτωσης είναι ίδια και για τα δύο. Το κόκκινο χρησιμοποιείται μερικές φορές ως οπτικός δείκτης για τη διαφοροποίηση των θέσεων των μεντεσέδων ή των γραμμών του ντουλαπιού. Το μαύρο είναι η πιο κοινή προεπιλεγμένη επιλογή.

Ε6: Τι υλικό να επιλέξω για εξωτερικά περιβλήματα;

Η έκδοση από ανοξείδωτο χάλυβα του CL138 είναι η σωστή επιλογή για εξωτερικούς χώρους, υγρά περιβάλλοντα ή εγκαταστάσεις όπου η αντοχή στη διάβρωση αποτελεί μακροπρόθεσμη απαίτηση. Ο ανθρακούχο χάλυβας ταιριάζει στις τυπικές εφαρμογές ντουλαπιών διανομής εσωτερικού χώρου.
