Ηλεκτρικές πόρτες ντουλαπιού Μεντεσέδες πλευρικής τοποθέτησης

Επισκόπηση σειράς μοντέλων και σειράς

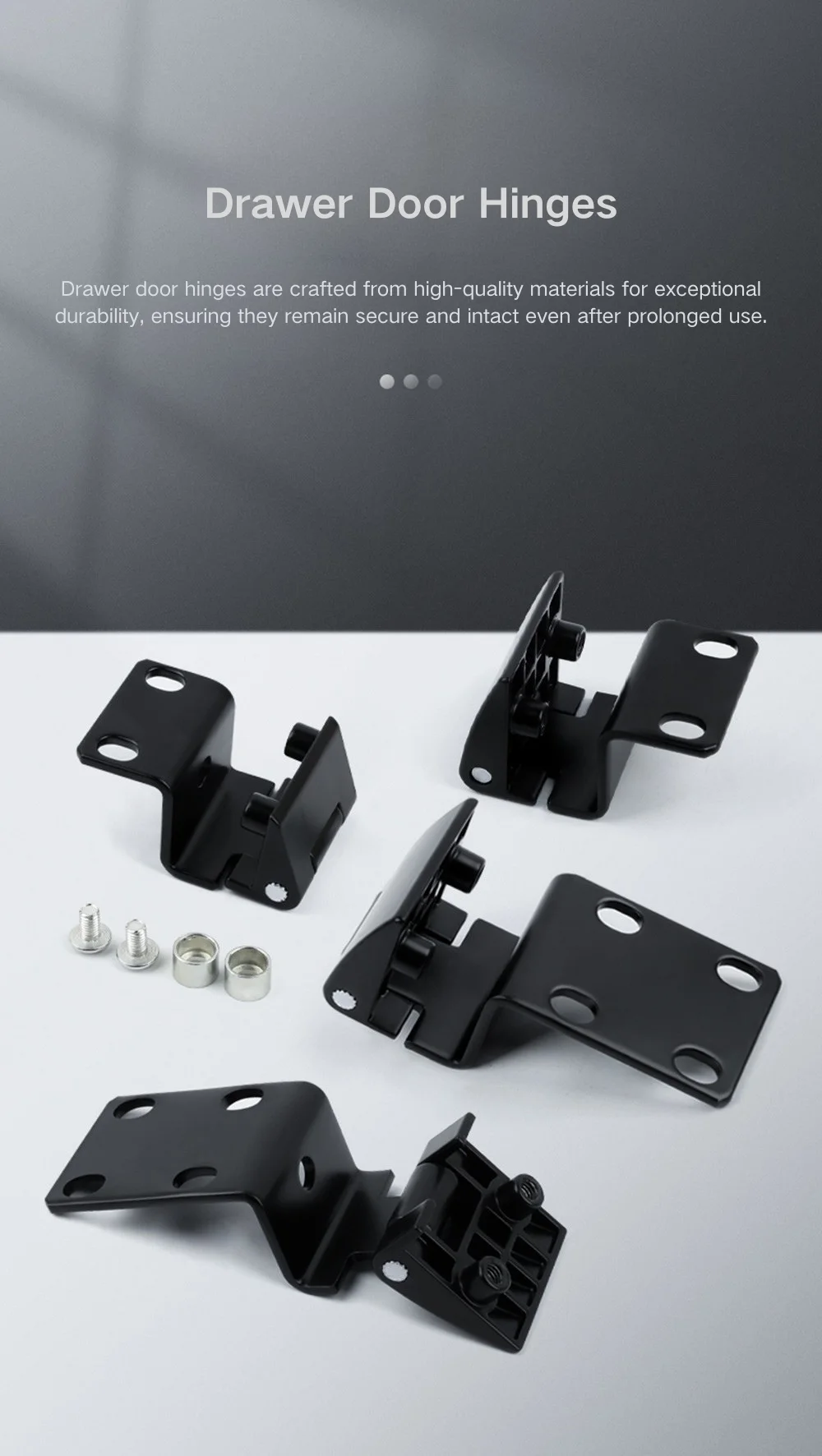

Ο μεντεσές κάμψης πλευρικής βάσης για πόρτες ηλεκτρικού ντουλαπιού είναι οργανωμένος σε τέσσερις σειρές. Η σειρά CL803 καλύπτει τρία μοντέλα — CL803A-25, CL803B-20, CL803B-25 και CL803D-25 — όλα σε μαύρο κράμα ψευδαργύρου, με πλάτος μπροστινής πλάκας είτε 36 mm είτε 39 mm ανάλογα με το μοντέλο. Το CL803A-25 χρησιμοποιεί μια μπροστινή πλάκα διπλής βίδας στα 39 × 20 mm με απόσταση οπών 12 mm. τα μοντέλα CL803B και CL803D χρησιμοποιούν πλάκα 36 × 25 mm με στερέωση σχισμής.

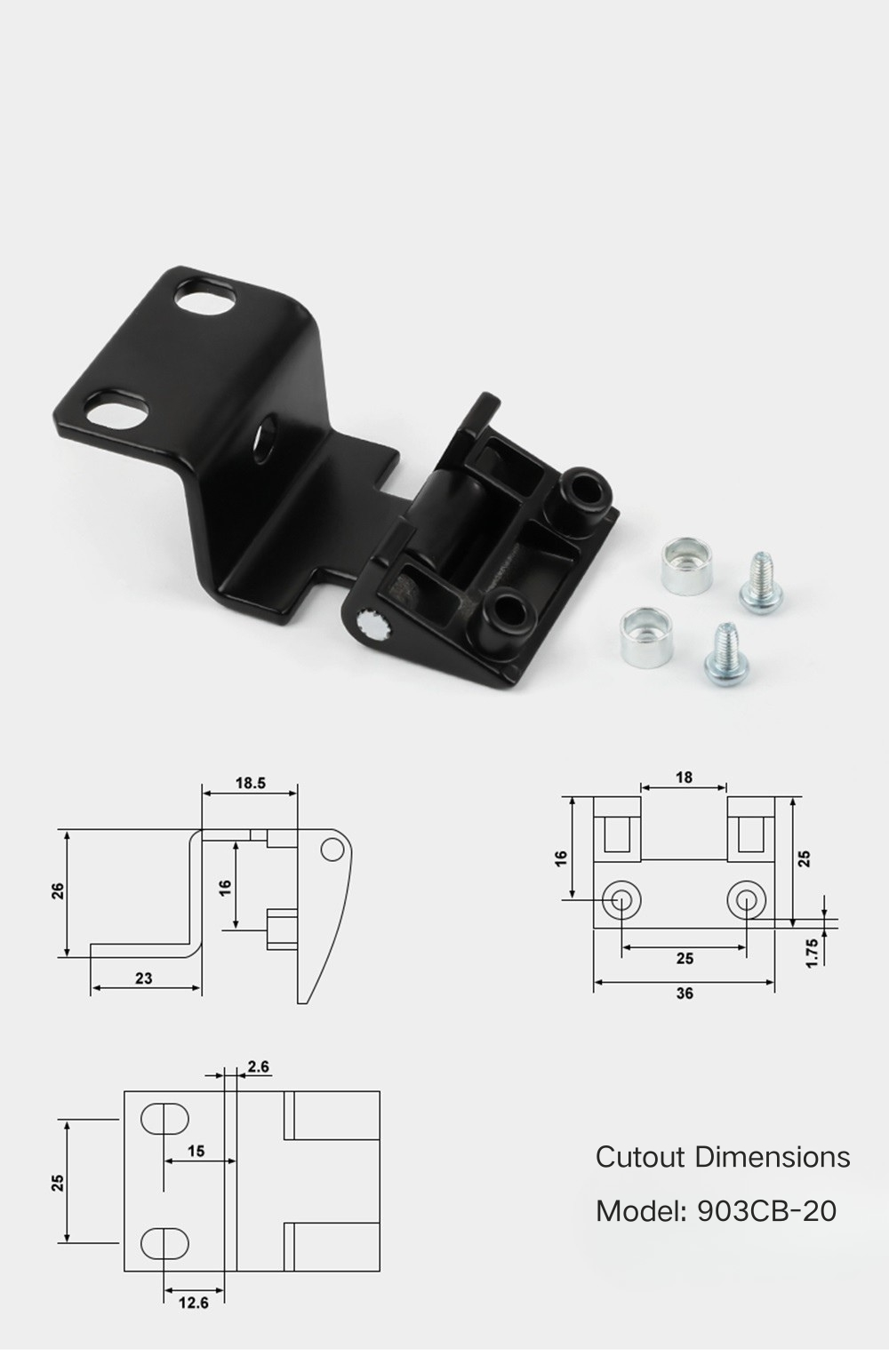

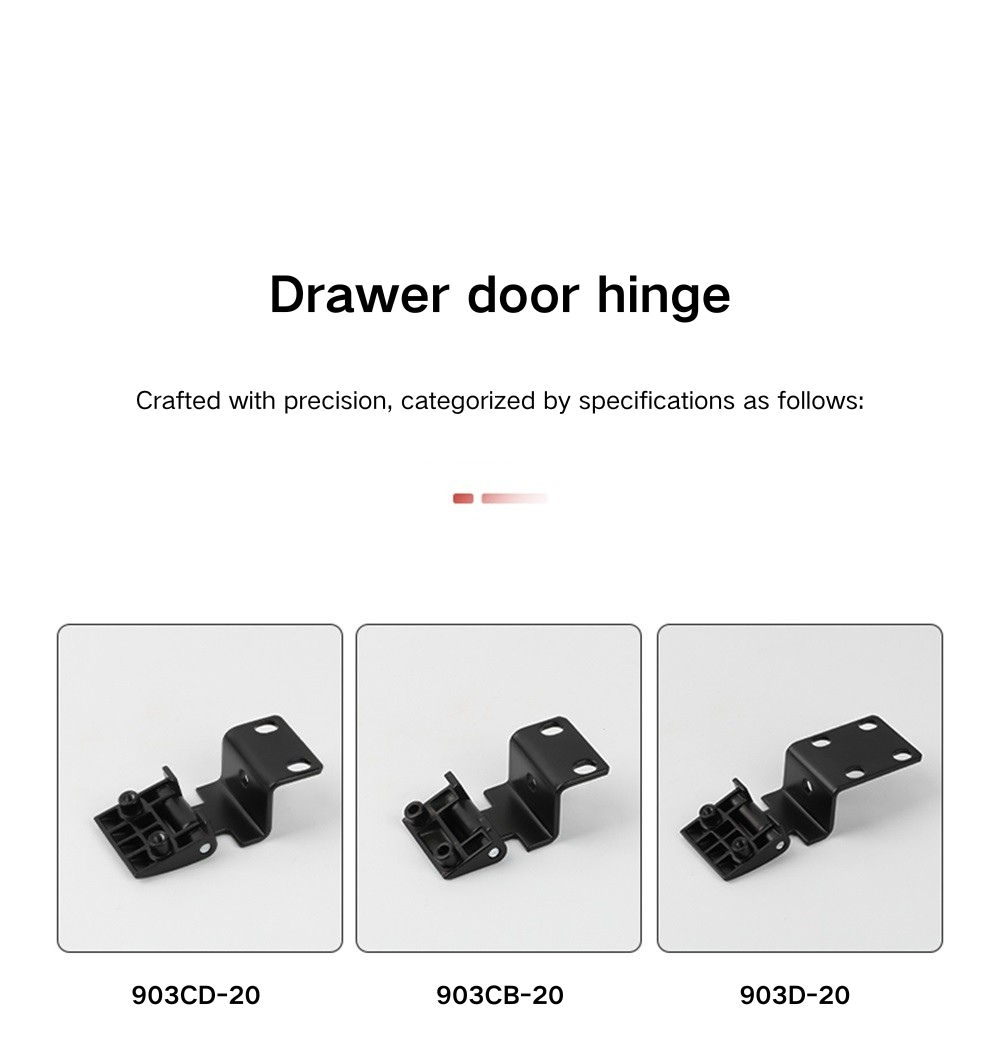

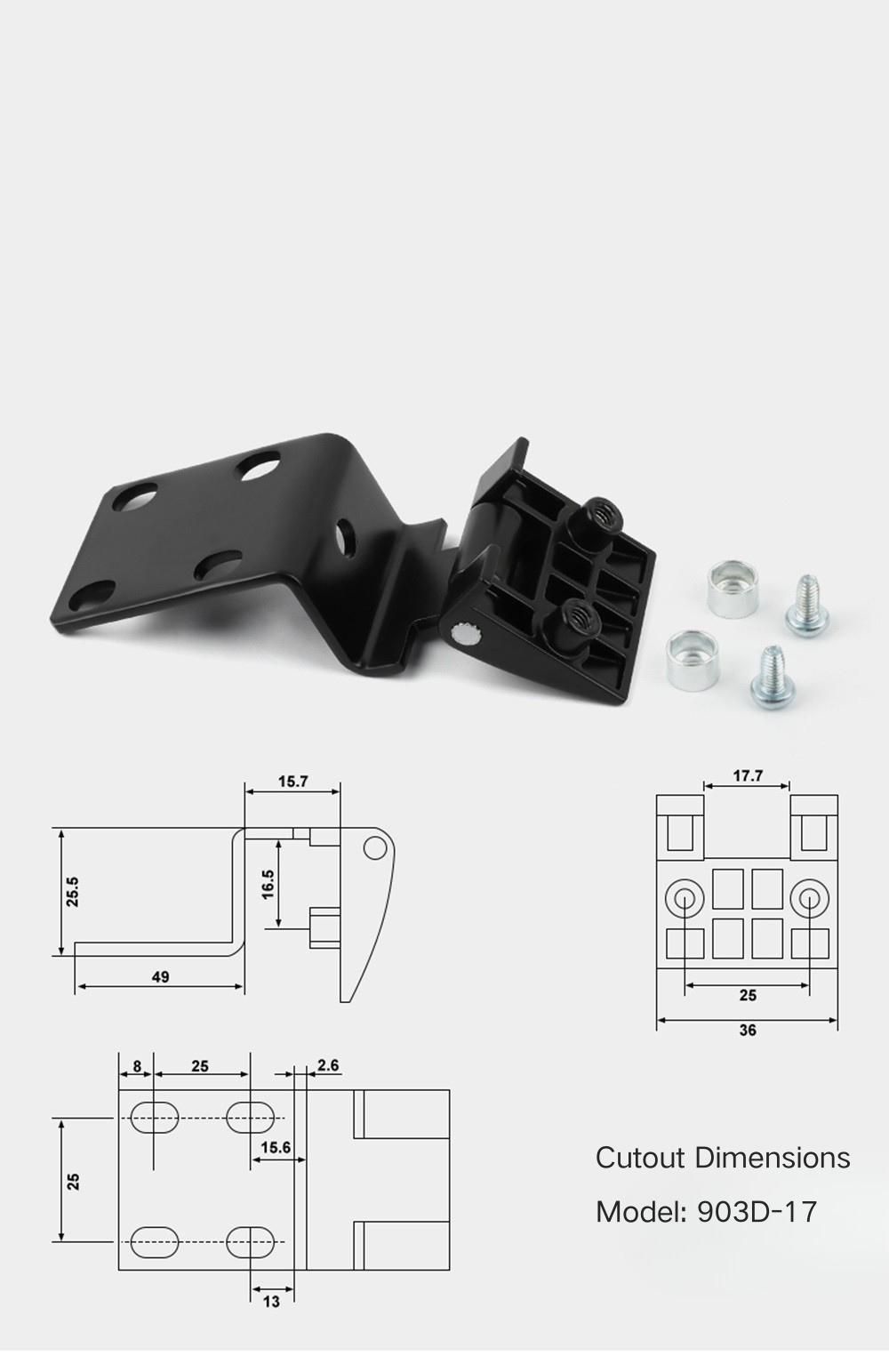

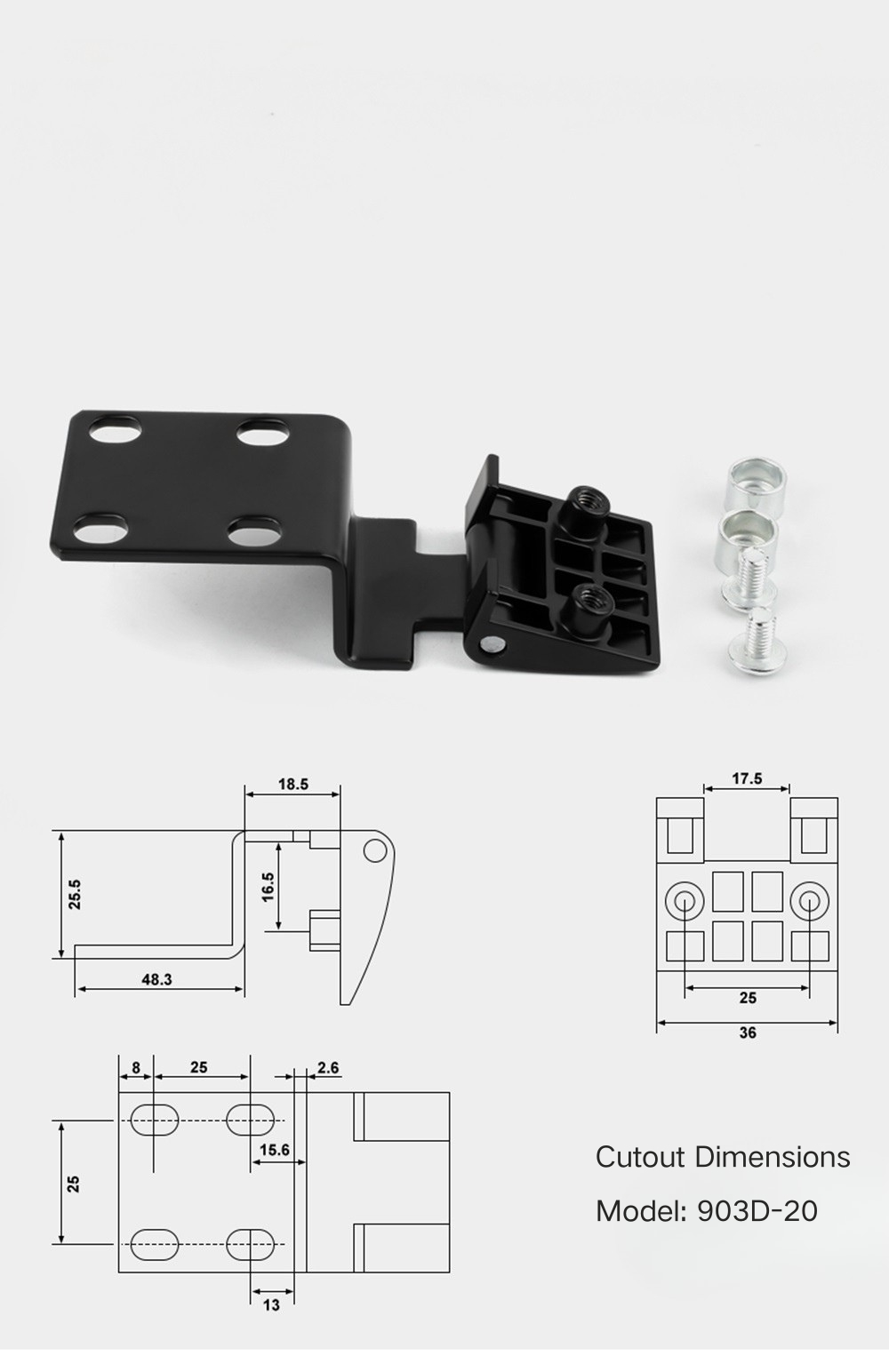

Η σειρά CL901 περιλαμβάνει CL901B-17, CL901B-20 και CL901D-17, όλα με μπροστινή πλάκα 36 × 17,5 mm και σταθερή μετατόπιση οπών 8 mm + 2,5 mm. Η σειρά CL903 είναι η μεγαλύτερη ομάδα στη σειρά μεντεσέδων, με επτά μοντέλα, συμπεριλαμβανομένων των CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 και CL903D-20 — καλύπτοντας τόσο το βασικό όσο και το εκτεταμένο πλαίσιο. Το CL233 ολοκληρώνει τη σειρά σε μαύρο κράμα ψευδαργύρου, κράμα ψευδάργυρου μπλε της άμμου και κράμα αλουμινίου, με μπροστινή πλάκα 39 × 20 mm και απόσταση οπών 12 mm παρόμοια με το CL803A-25.

Διαστάσεις ανά σειρά

Η σειρά CL803 του μεντεσέ πλευρικής στήριξης έχει συνολικό πλάτος 18,5 mm έως 23,5 mm και ύψος 26 mm έως 28,5 mm στα μοντέλα της. Το CL803A-25 έχει πλάτος 23 mm και ύψος 26 mm με εσωτερικό βάθος 22,5 mm. Το CL803B-20 έχει πλάτος 18,5 mm και εσωτερικό βάθος 16 mm. το CL803B-25 έχει πλάτος 23,5 mm και ύψος 28,5 mm με εσωτερικό βάθος 16 mm. και το CL803D-25 έχει πλάτος 23,5 mm και ύψος 26,5 mm με εσωτερικό βάθος 16,5 mm. Όλα τα μοντέλα CL803 έχουν πλάτος βάσης 26 mm και πλάκα στήριξης ύψους 20 mm.

Η σειρά CL901 είναι αισθητά ψηλότερη από τα άλλα μοντέλα της σειράς μεντεσέδων με πλευρικές πόρτες ντουλαπιών Power Cabinet Doors — και τα τρία έχουν συνολικό ύψος 39,5 mm, με πλάτος μεταξύ 15,5 mm και 18,5 mm και σταθερό εσωτερικό βάθος 16,5 mm σε όλη την πλακέτα. CL901B-20 και 21 mm για CL901D-17. Η σειρά CL903 καλύπτει ένα ευρύτερο εύρος — πλάτη βάσης από 48 mm έως 73,8 mm στο εκτεταμένο μοντέλο, με συνολικό ύψος από 25,5 mm έως 26 mm. Το CL233 είναι συνολικά 24,5 × 24,5 mm με εσωτερικό βάθος 22 mm, πλάκα στήριξης 39,3 mm και μετατόπιση οπών 7,5 mm + 15 mm στην μπροστινή πλάκα.

Σενάρια εφαρμογής

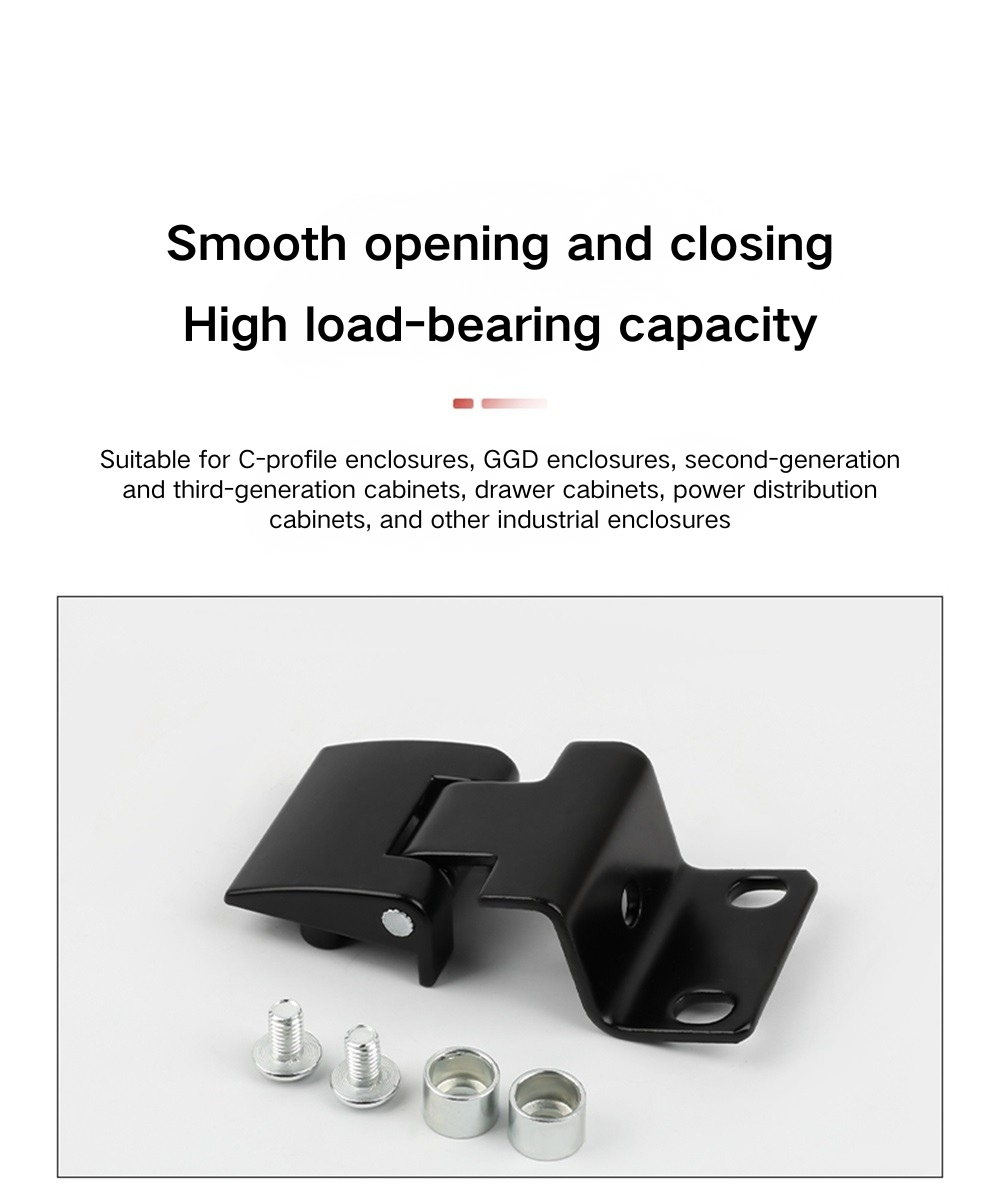

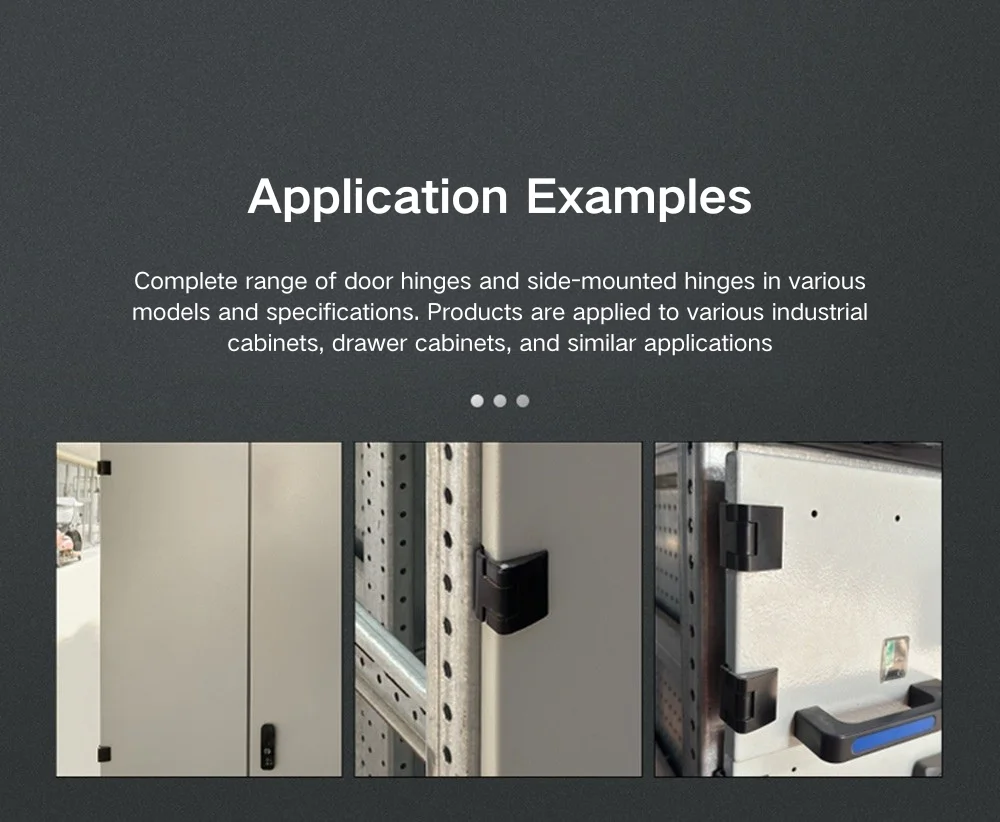

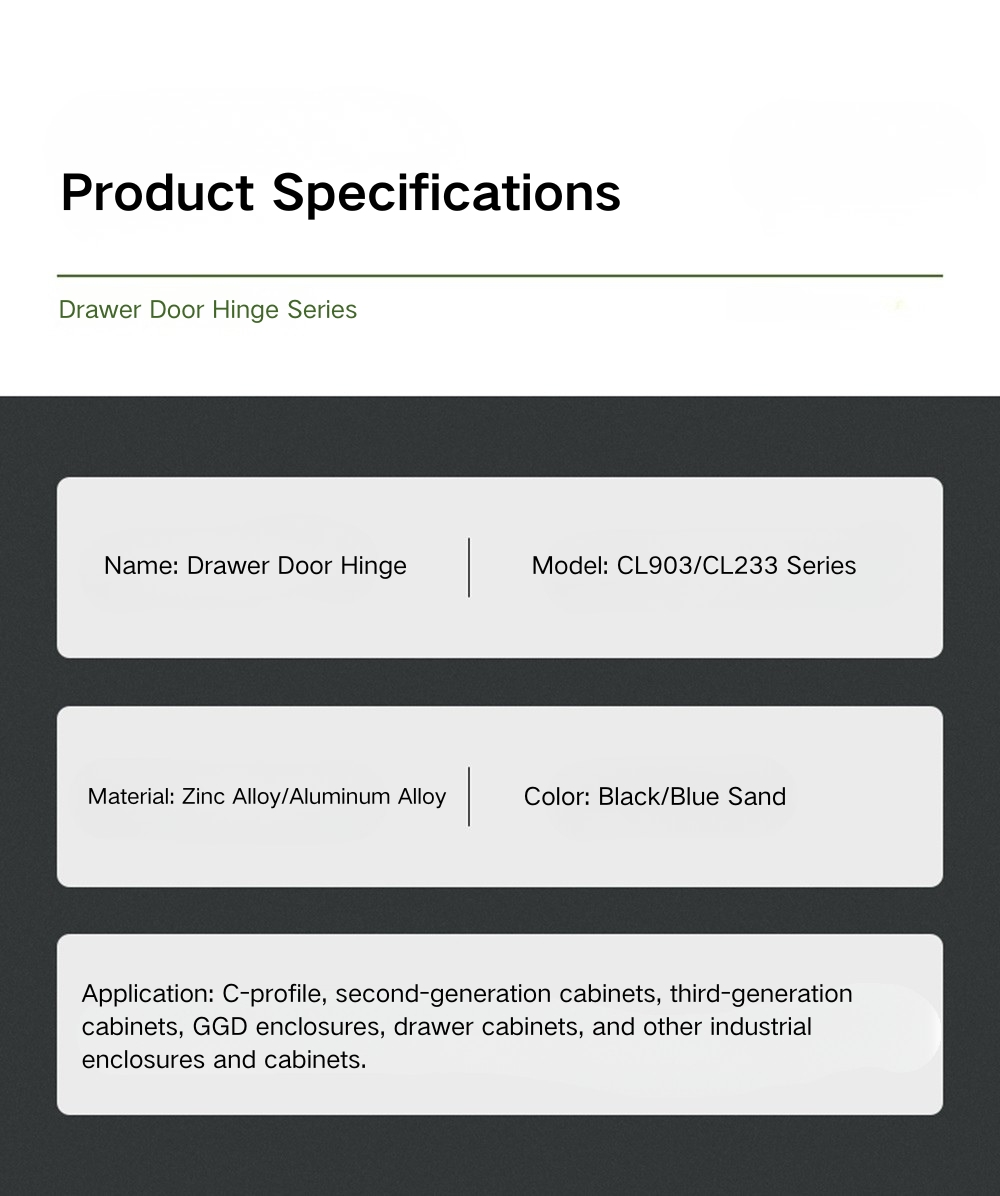

Ο μεντεσές κάμψης πλευρικής βάσης για πόρτες ηλεκτρικού ντουλαπιού έχει σχεδιαστεί ειδικά για κουφώματα ντουλαπιών που είναι κατασκευασμένα σε χαλύβδινα προφίλ τομής C, η οποία είναι η τυπική μέθοδος κατασκευής για ηλεκτρικά ερμάρια GGD, ντουλάπια διανομής δεύτερης και τρίτης γενιάς, ντουλάπια συρταριών και ηλεκτρικά κελύφη. Το λυγισμένο προφίλ του σώματος μεντεσέ γαντζώνεται πάνω από το χείλος της καισαρικής τομής και η μπροστινή πλάκα βιδώνεται στην πρόσοψη του πλαισίου της πόρτας, η οποία είναι η καθιερωμένη μέθοδος εγκατάστασης για αυτόν τον τύπο ντουλαπιού και δεν απαιτεί τροποποίηση στα τυπικά προφίλ πλαισίου.

Πέρα από τις βασικές εφαρμογές GGD και ηλεκτρικών ντουλαπιών, αυτό το προϊόν ταιριάζει επίσης σε άλλα βιομηχανικά περιβλήματα κατασκευασμένα σε συμβατά προφίλ καισαρικής τομής ή παρόμοια λυγισμένα προφίλ από χάλυβα. Το κράμα ψευδαργύρου CL233 σε μπλε της άμμου προσδιορίζεται μερικές φορές όπου το εξωτερικό του ντουλαπιού χρησιμοποιεί ένα χρωματικά κωδικοποιημένο σχέδιο υλικού, ενώ η παραλλαγή κράματος αλουμινίου CL233 είναι η ελαφρύτερη επιλογή για περιβλήματα όπου λαμβάνεται υπόψη το βάρος. Η γκάμα μεγεθών μοντέλων στα CL803, CL901 και CL903 σημαίνει ότι τα περισσότερα τυπικά βάθη πλαισίου και πάχη πλαισίων θυρών στην αγορά GGD και ηλεκτρικών ντουλαπιών καλύπτονται σε μια ενιαία οικογένεια προϊόντων.

FAQ

Ε1: Ποιες σειρές περιλαμβάνονται σε αυτή τη σειρά μεντεσέδων;

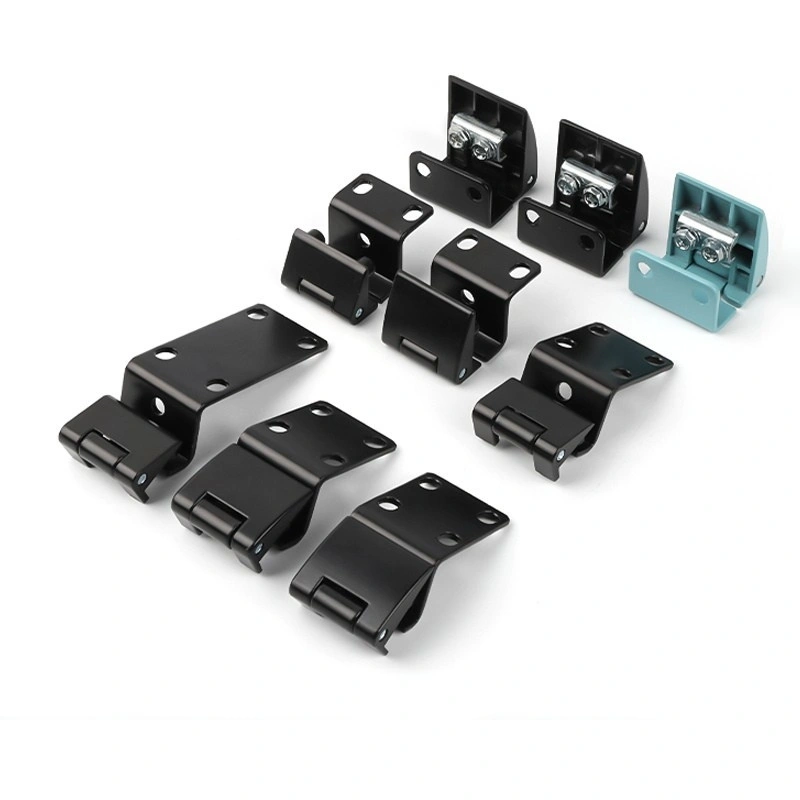

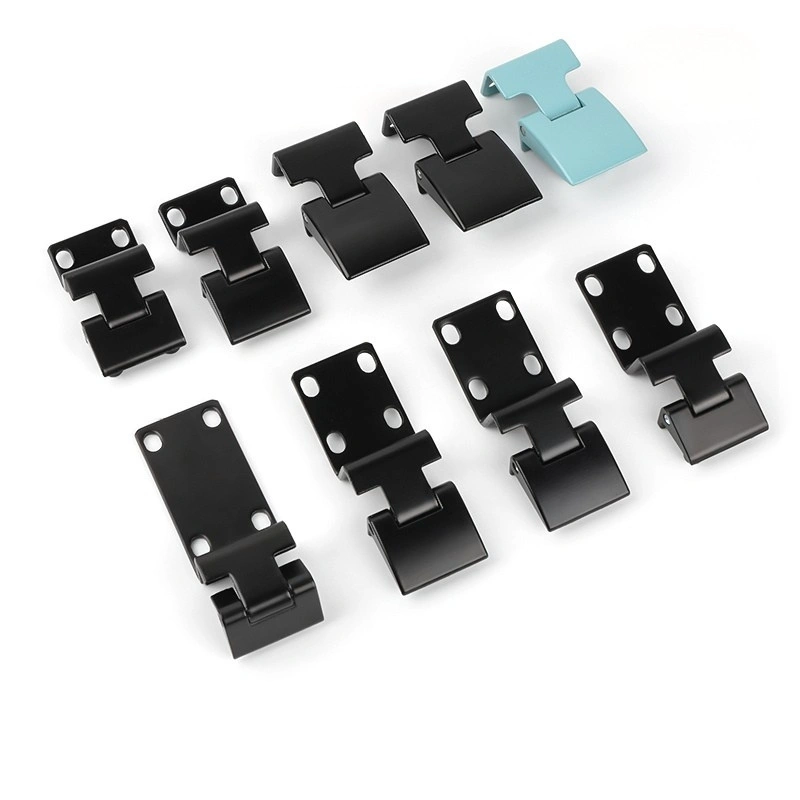

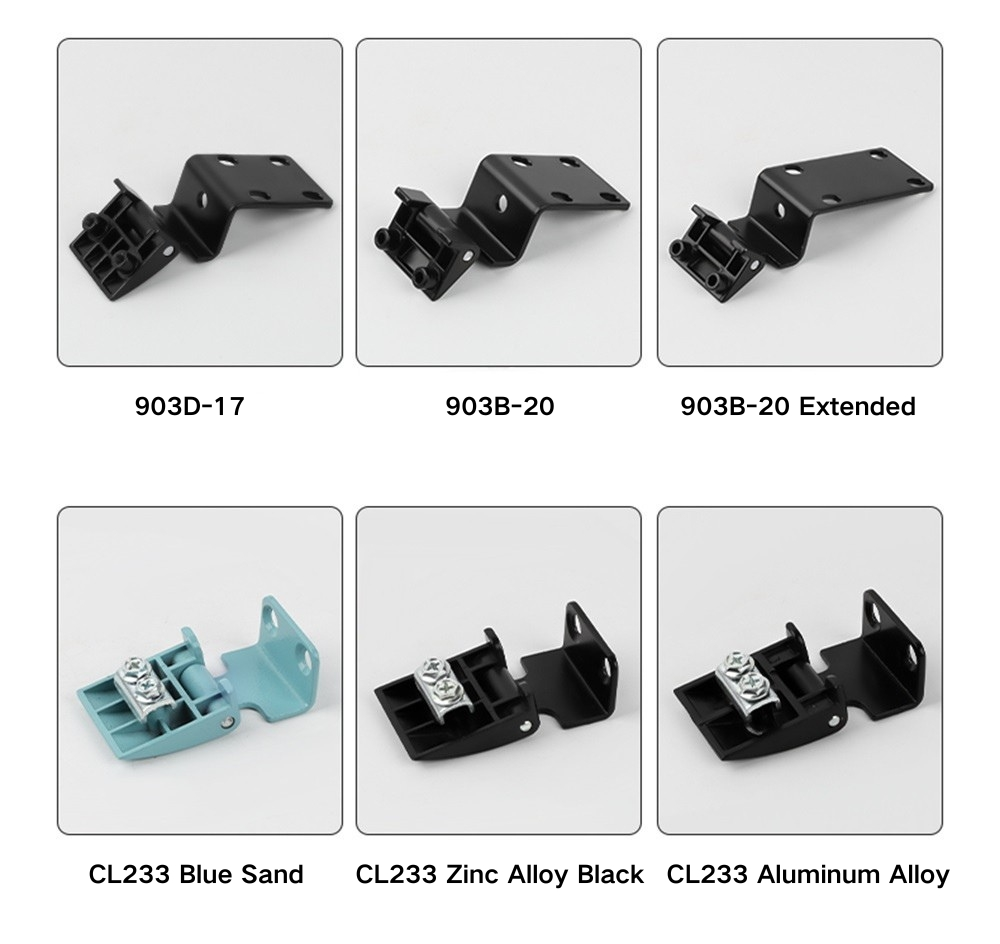

Η σειρά καλύπτει τέσσερις σειρές: CL803 (τέσσερα μοντέλα), CL901 (τρία μοντέλα), CL903 (επτά μοντέλα) και CL233 (τρεις παραλλαγές). Όλα είναι μαύρο κράμα ψευδάργυρου εκτός από το CL233, το οποίο είναι επίσης διαθέσιμο σε κράμα ψευδάργυρου μπλε της άμμου και κράμα αλουμινίου.

Ε2: Για ποιους τύπους ντουλαπιών έχει σχεδιαστεί αυτός ο μεντεσέ;

Ο μεντεσές κάμψης πλευρικής τοποθέτησης έχει σχεδιαστεί για κουφώματα ντουλαπιών με προφίλ καισαρικής τομής, συμπεριλαμβανομένων ηλεκτρικών ντουλαπιών GGD, ντουλαπιών διανομής δεύτερης και τρίτης γενιάς, ντουλαπιών συρταριών και ηλεκτρικών περιβλημάτων. Δεν προορίζεται για τύπους περιβλημάτων με επίπεδο πλαίσιο ή συγκολλημένα.

Ε3: Πώς είναι εγκατεστημένη αυτή η άρθρωση;

Όλα τα μοντέλα είναι βιδωμένα. Το λυγισμένο σώμα του μεντεσέ γαντζώνεται πάνω από το χείλος του πλαισίου καισαρικής τομής και η μπροστινή πλάκα στερέωσης βιδώνεται στην πρόσοψη του πλαισίου της πόρτας. Δεν απαιτείται συγκόλληση.

Ε4: Ποια είναι η διαφορά μεταξύ των σειρών CL803, CL901 και CL903;

Οι σειρές διαφέρουν ως προς το συνολικό μέγεθος, το βάθος πλαισίου και τη διαμόρφωση της πλάκας στερέωσης. Τα μοντέλα CL901 είναι τα ψηλότερα με συνολικό ύψος 39,5 mm. Τα μοντέλα CL803 είναι πιο συμπαγή. Τα μοντέλα CL903 καλύπτουν το μεγαλύτερο εύρος πλάτους βάσης, συμπεριλαμβανομένης μιας εκτεταμένης παραλλαγής στα 73,8 mm. Επιλέξτε με βάση το συγκεκριμένο προφίλ πλαισίου και τις διαστάσεις του πάνελ πόρτας.

Ε5: Τι κάνει το CL233 διαφορετικό από τις άλλες σειρές;

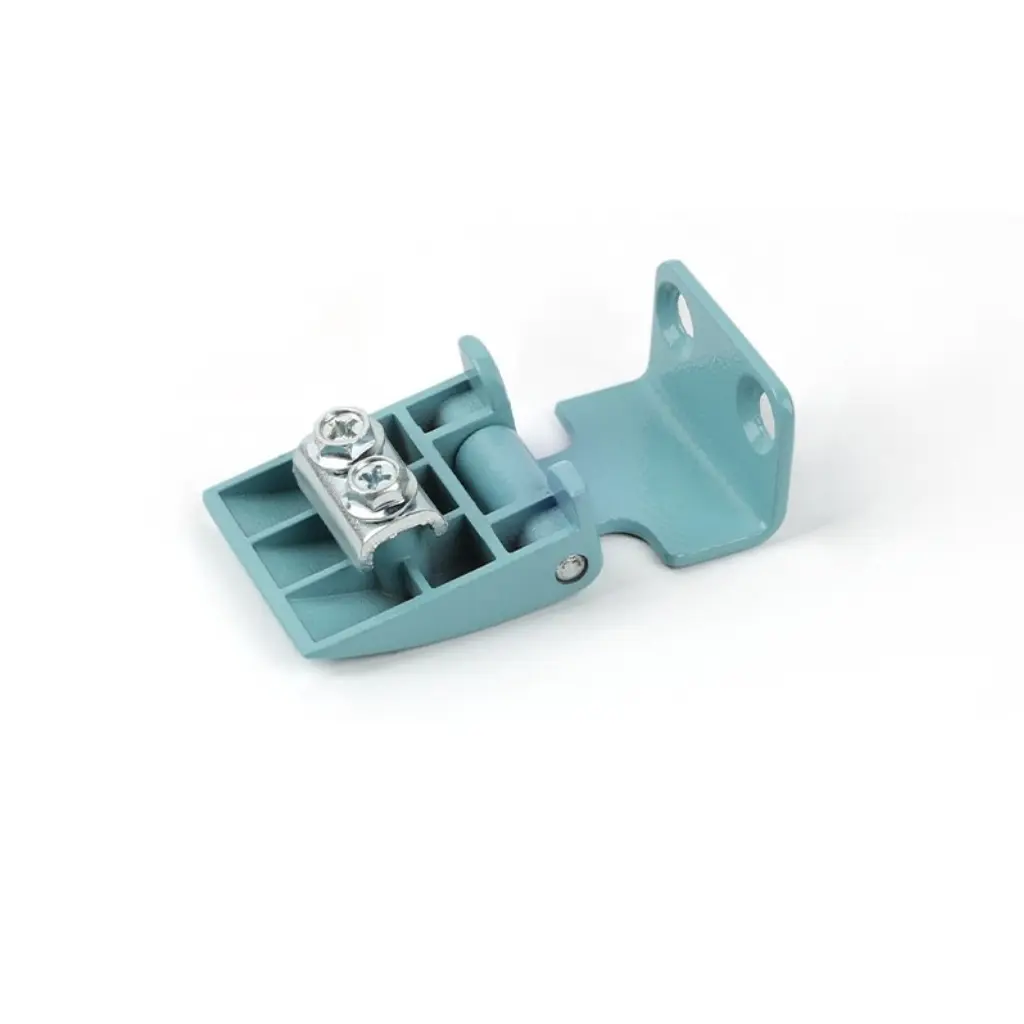

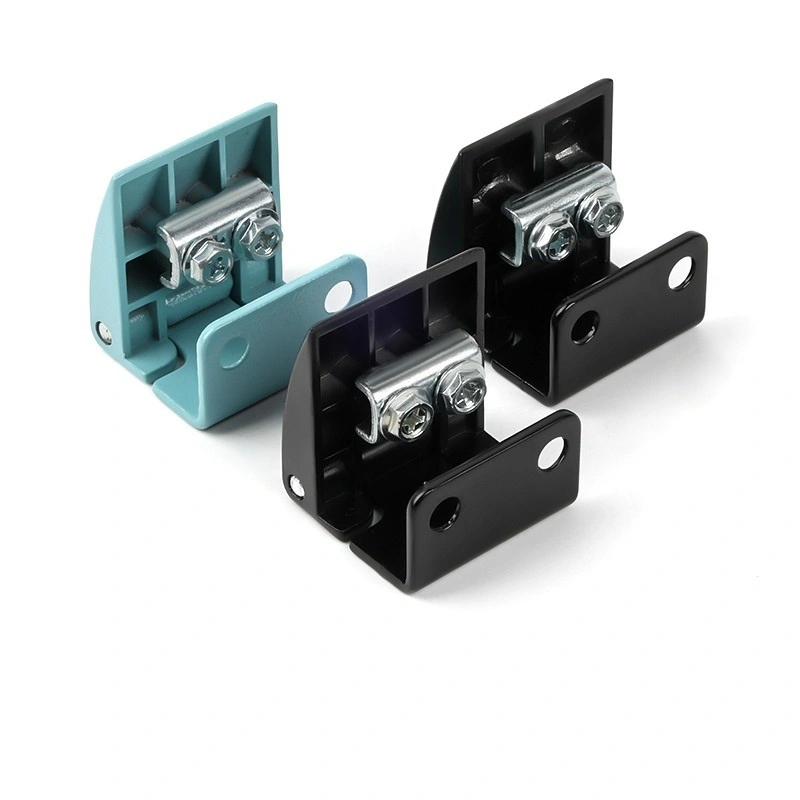

Το CL233 διατίθεται σε τρεις παραλλαγές — μαύρο κράμα ψευδαργύρου, κράμα ψευδάργυρου μπλε της άμμου και κράμα αλουμινίου — καθιστώντας το το μοναδικό μοντέλο στη σειρά με επιλογή χρώματος και ελαφρύ υλικό εναλλακτική λύση. Οι διαστάσεις της μπροστινής πλάκας του (39 × 20 mm) είναι παρόμοιες με του CL803A-25.

Ε6: Πώς μπορώ να επιλέξω το σωστό μοντέλο για το ντουλάπι μου;

Η επιλογή εξαρτάται από το βάθος προφίλ του πλαισίου του ντουλαπιού σας, το πάχος του πλαισίου της πόρτας και την προτίμηση της πλάκας στερέωσης. Τα επιθήματα αριθμών (-17, -20, -25) και τα επιθήματα γραμμάτων (A, B, D, CB, CD) αποτελούν μέρος του χαρακτηρισμού του μοντέλου. Ανατρέξτε στα σχέδια διαστάσεων για κάθε μοντέλο ή επικοινωνήστε με το Yitai Lock με τις προδιαγραφές του πλαισίου σας για σύσταση.

Ε7: Από ποιο υλικό είναι κατασκευασμένοι οι μεντεσέδες;

Τα περισσότερα μοντέλα είναι μαύρο κράμα ψευδαργύρου. Το CL233 διατίθεται επιπλέον σε κράμα ψευδάργυρου μπλε της άμμου και κράμα αλουμινίου. Η κατασκευή από κράμα ψευδαργύρου παρέχει καλή συνέπεια διαστάσεων από τη χύτευση με χύτευση και χειρίζεται καλά τα τυπικά περιβάλλοντα βιομηχανικών ντουλαπιών εσωτερικού χώρου.

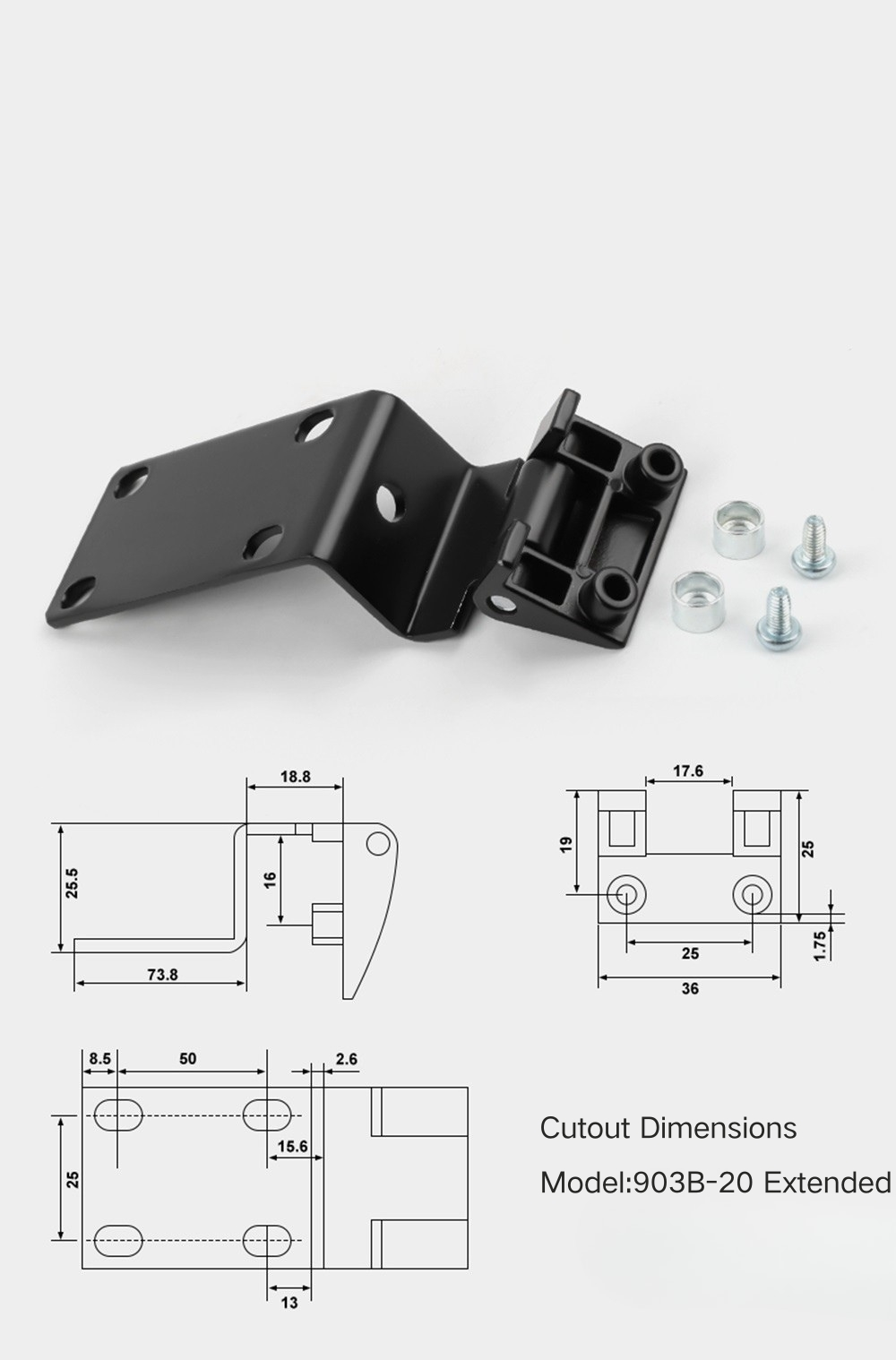

Ε8: Είναι το CL903B-20 Extended κατάλληλο για βαθύτερα προφίλ πλαισίου;

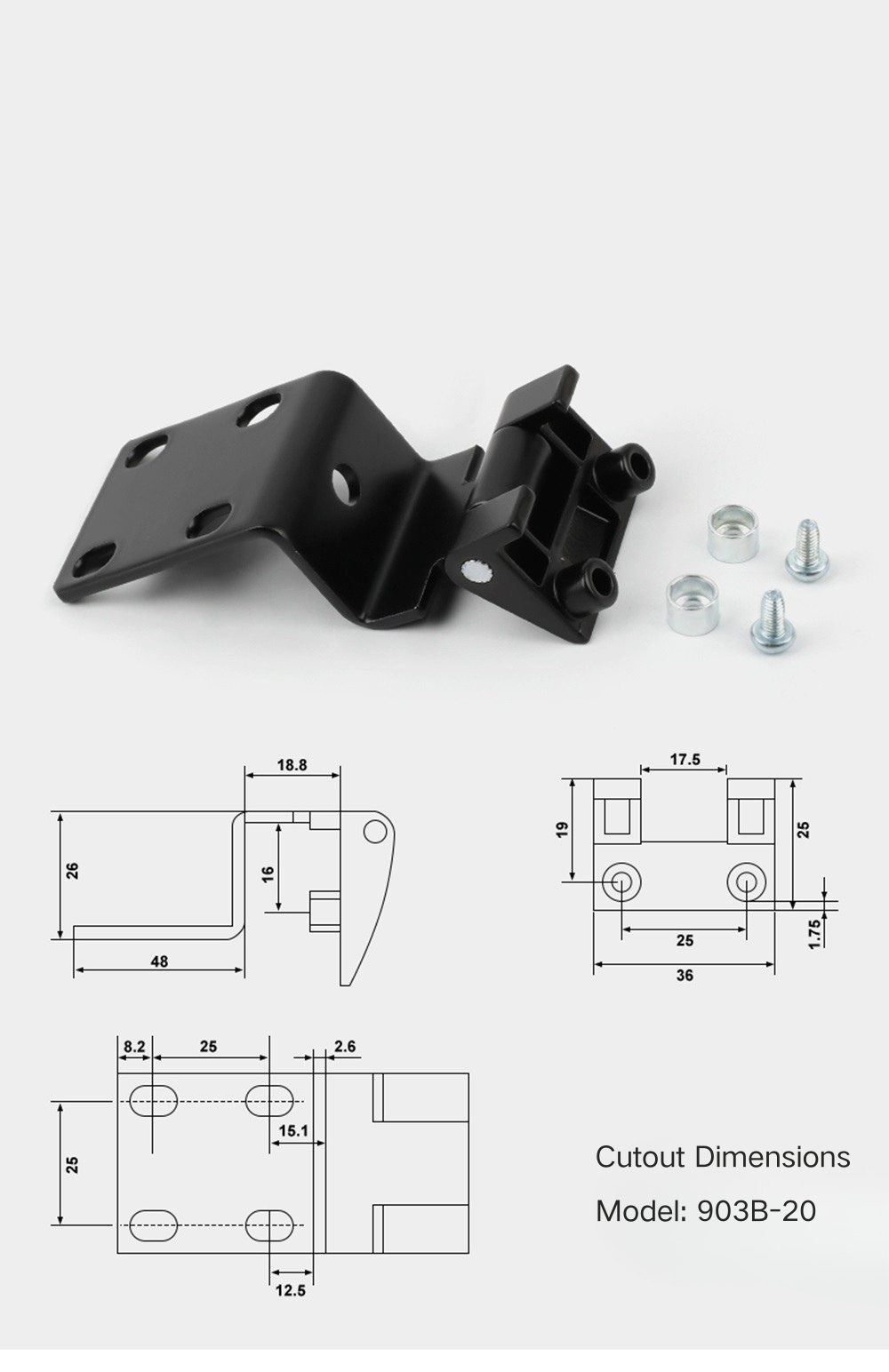

Ναι — το CL903B-20 Extended έχει πλάτος βάσης 73,8 mm, το οποίο είναι σημαντικά μεγαλύτερο από το τυπικό CL903B-20 στα 48 mm. Είναι η σωστή επιλογή όταν το προφίλ του πλαισίου του ντουλαπιού απαιτεί μια μακρύτερη βάση άρθρωσης για τη γεφύρωση ενός βαθύτερου καναλιού καισαρικής τομής.
