Μεντεσέδες από κράμα ψευδαργύρου ντουλαπιού RMU

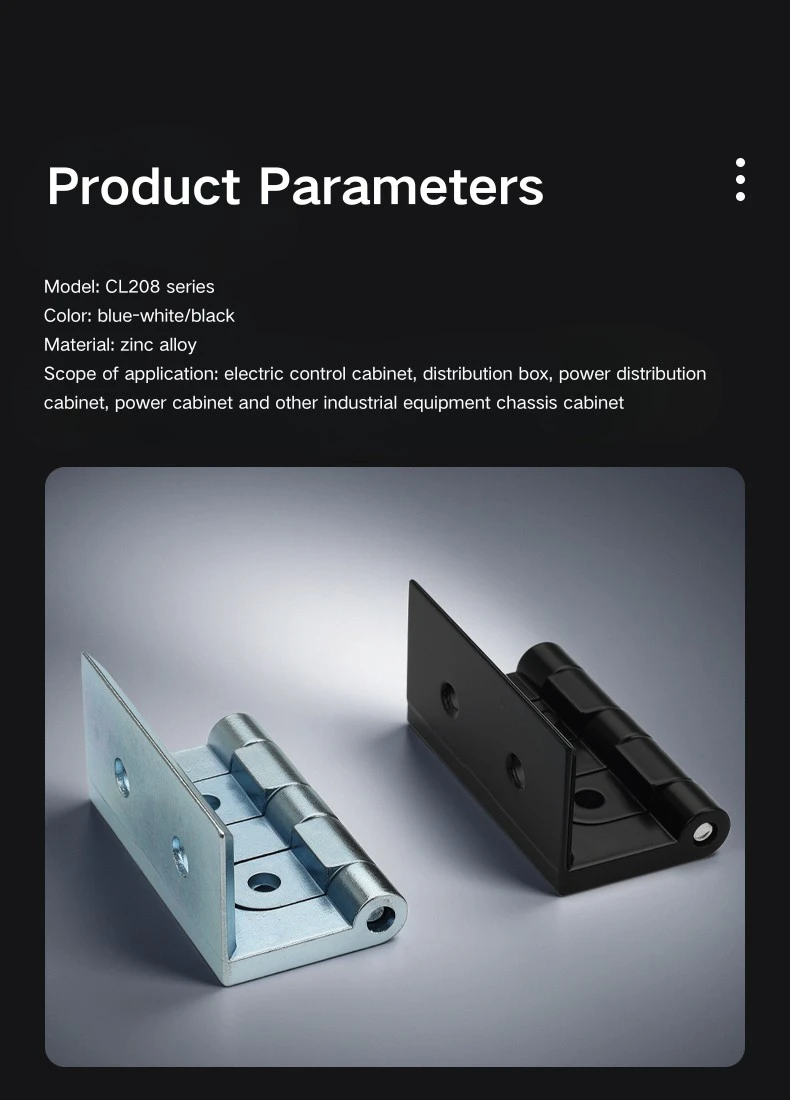

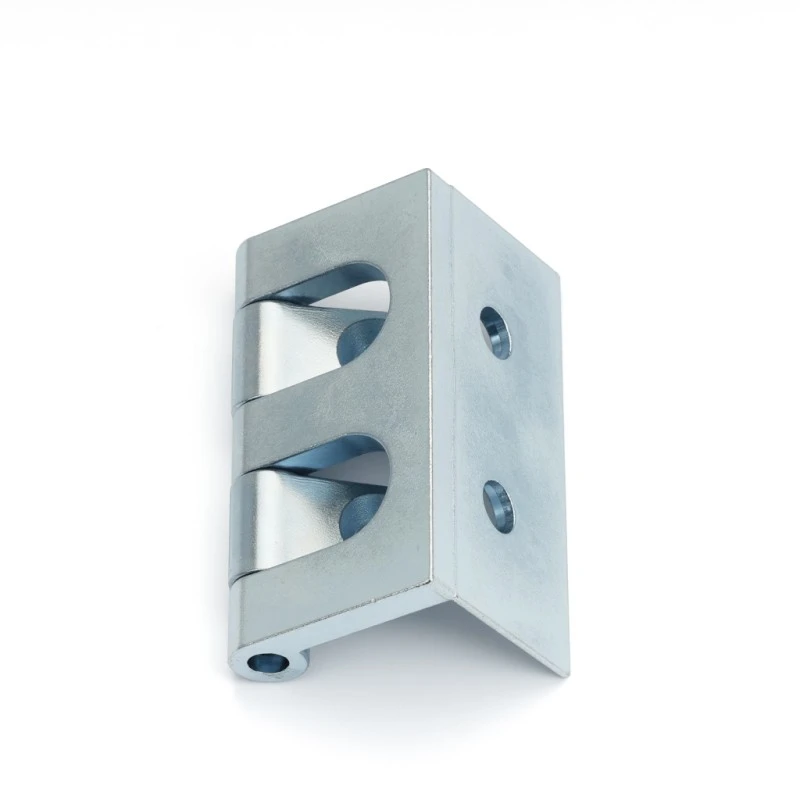

Για όσους προμηθεύονται υλικό ντουλαπιού RMU από το Yitai Lock σε όγκο, ο μεντεσές RMU Cabinet Zinc Alloy CL208 χρησιμοποιεί σχέδιο διπλής κάννης με δύο κάννες Φ8 mm και έναν πείρο Φ4 mm, δίνοντας στον μεντεσέ μια ευρύτερη φέρουσα επιφάνεια από έναν τύπο μονής κάννης ίδιου μεγέθους. Το συνολικό αποτύπωμα είναι 48 × 26 mm, τοποθετείται με συγκόλληση και οι δύο επιλογές φινιρίσματος — μαύρο και λαμπερό χρώμιο — καλύπτουν τις πιο κοινές επεξεργασίες επιφάνειας ντουλαπιών στην αγορά RMU και διακοπτών.

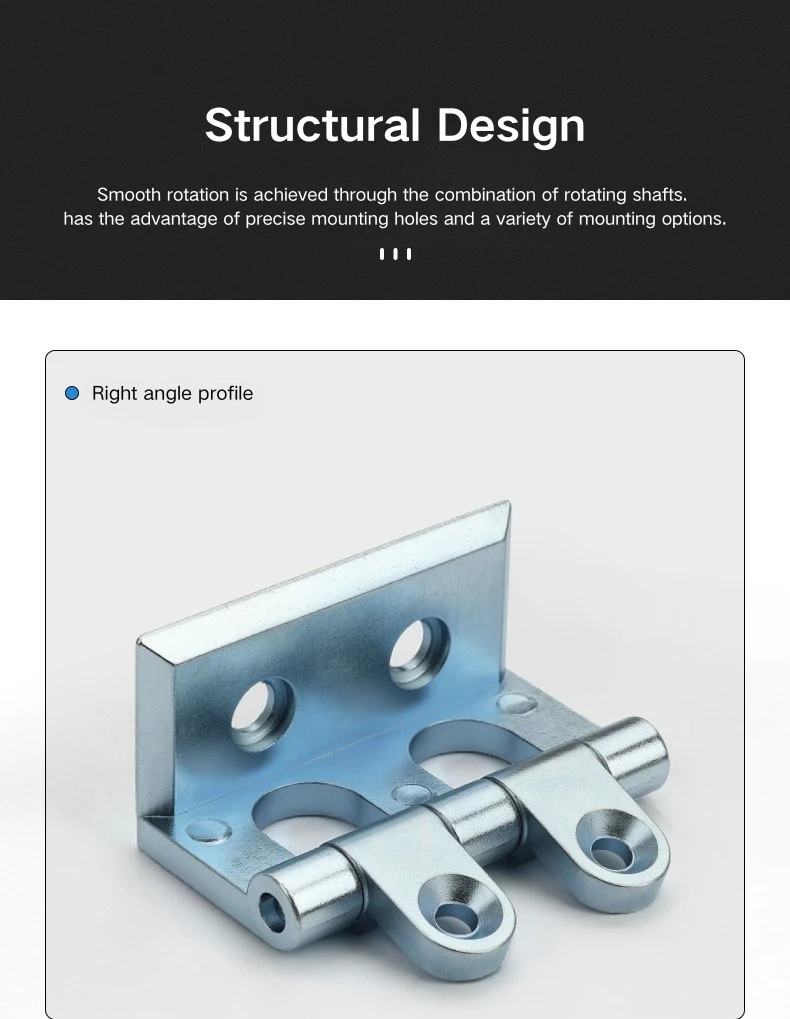

Δομή και Διαστάσεις

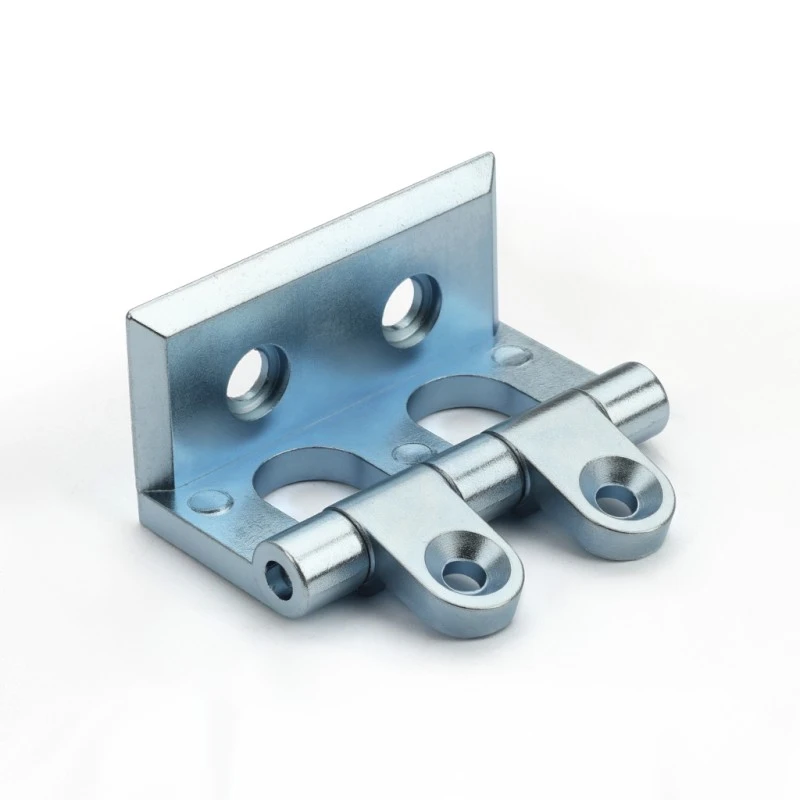

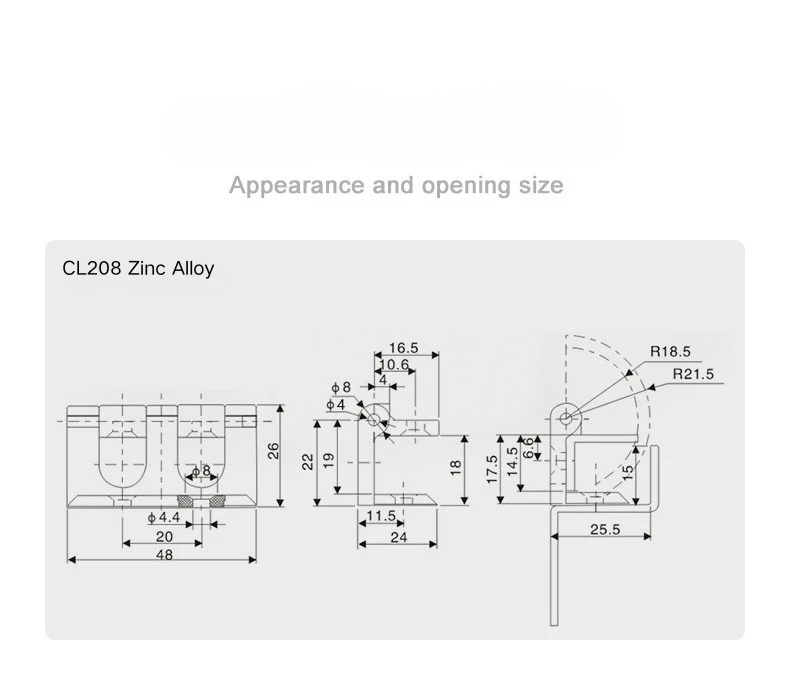

Ο μεντεσές από κράμα ψευδαργύρου ντουλαπιού RMU έχει πλάτος 48 mm και συνολικό ύψος 26 mm, με άνοιγμα 20 mm μεταξύ των δύο πτερυγίων στερέωσης. Ο μεντεσές από κράμα ψευδαργύρου ντουλαπιού RMU χρησιμοποιεί δύο κάννες Φ8 mm σε έναν κοινό πείρο Φ4 mm αντί για μια άρθρωση — η ευρύτερη επιφάνεια ρουλεμάν απλώνει το φορτίο της πόρτας πιο ομοιόμορφα και διατηρείται καλύτερα σε περίπτωση επαναλαμβανόμενης χρήσης. Το συγκρότημα της κάννης βρίσκεται 16,5 mm από την άκρη του φύλλου με το κέντρο του πείρου στα 10,6 mm.

Στο πλευρικό προφίλ, ο μεντεσές από κράμα ψευδαργύρου ντουλαπιού RMU έχει βάθος εμπλοκής του πλαισίου της πόρτας 24 mm και απόσταση από την πλευρά του πλαισίου 25,5 mm. Το τμήμα εμπλοκής του πλαισίου έχει ύψος 22 mm με βάση 11,5 mm και το πλευρικό διάκενο έχει συνολικό ύψος 17,5 mm με εσωτερική βαθμίδα 14,5 mm και μετατόπιση ακίδων 6,6 mm — διαστάσεις που ευθυγραμμίζονται με τη γεωμετρία του καναλιού πλαισίου τυπική για τις κατασκευές RMU και ντουλαπιών διανομής.

Έλεγχος γωνίας ανοίγματος και πόρτας

Το χαρακτηριστικό γνώρισμα της άρθρωσης από κράμα ψευδαργύρου ντουλαπιού RMU είναι η γωνία ανοίγματος 270°. Οι περισσότεροι τυπικοί μεντεσέδες του ντουλαπιού ανοίγουν στις 90°, 120° ή 180° — μια ταλάντευση 270° σημαίνει ότι η πόρτα μπορεί να διπλωθεί σχεδόν επίπεδη στο πλάι του ντουλαπιού αντί να σταματήσει σε ορθή γωνία ή στα μισά της διαδρομής. Στις εφαρμογές RMU και κύριας μονάδας δακτυλίου, αυτό κάνει πραγματική διαφορά όταν οι τεχνικοί χρειάζονται ανεμπόδιστη πρόσβαση στο εσωτερικό για εγκατάσταση, συντήρηση ή διαχείριση καλωδίων.

Η ακτίνα τόξου στον μεντεσέ από κράμα ψευδαργύρου ντουλαπιού RMU κυμαίνεται από R18,5 mm έως R21,5 mm μέσα από το εύρος αιώρησης, το οποίο καθορίζει το διάκενο που περνάει η πόρτα κατά το άνοιγμα. Αυτό αξίζει να ληφθεί υπόψη κατά τη διάταξη του ντουλαπιού - πρέπει να υπάρχει αρκετό διάκενο δίπλα στο ντουλάπι ώστε η πόρτα να ολοκληρώσει την πλήρη αιώρηση χωρίς εμπόδια.

Επιλογές τερματισμού και εφαρμογή

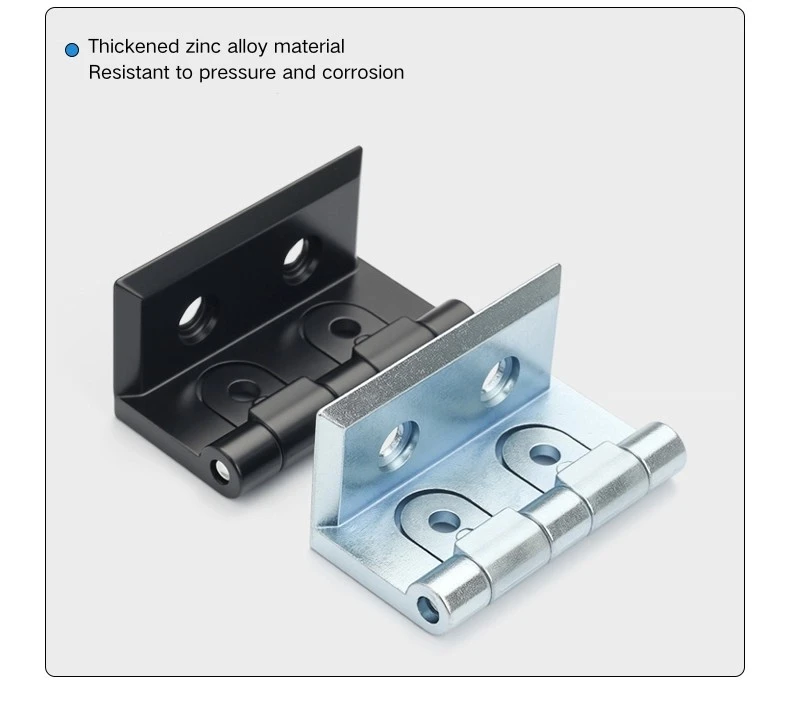

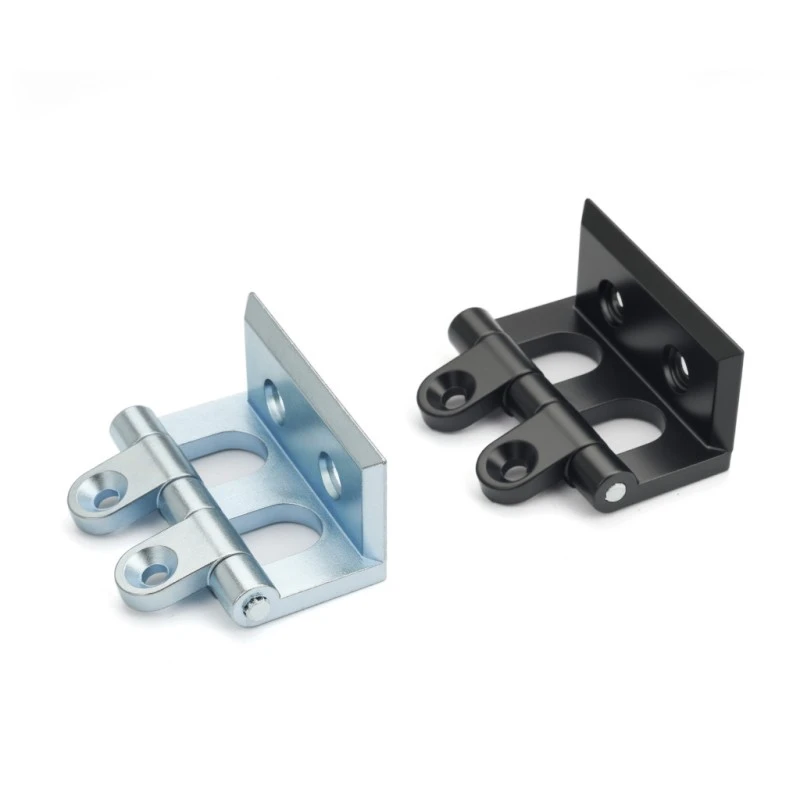

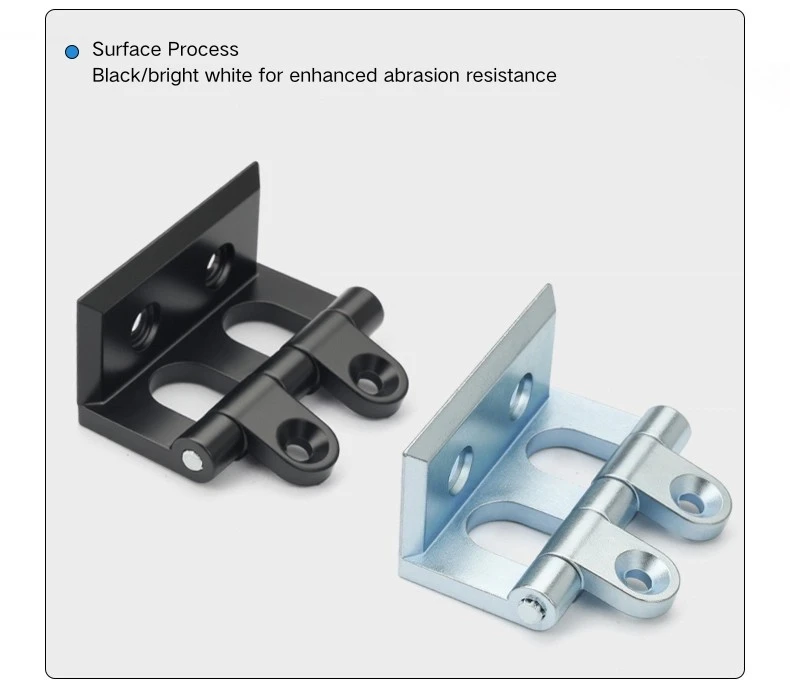

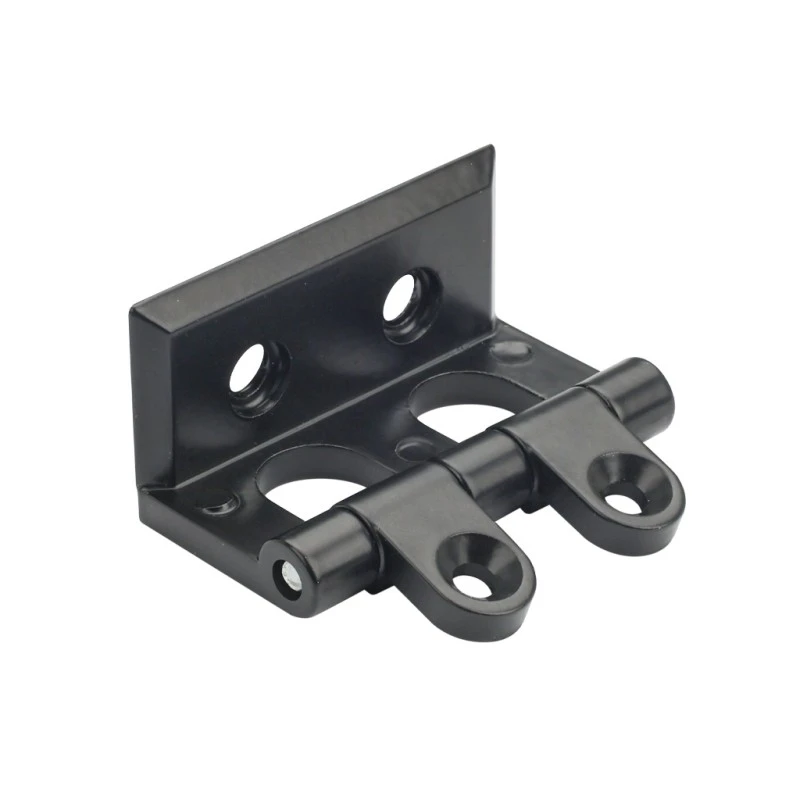

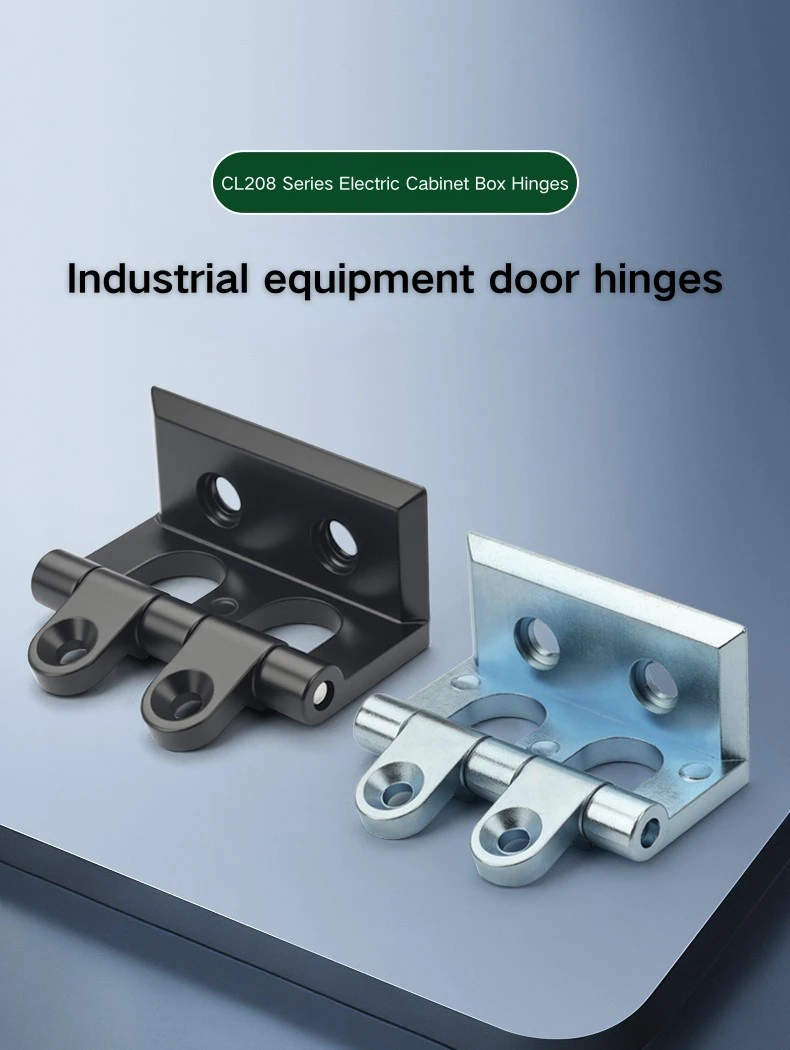

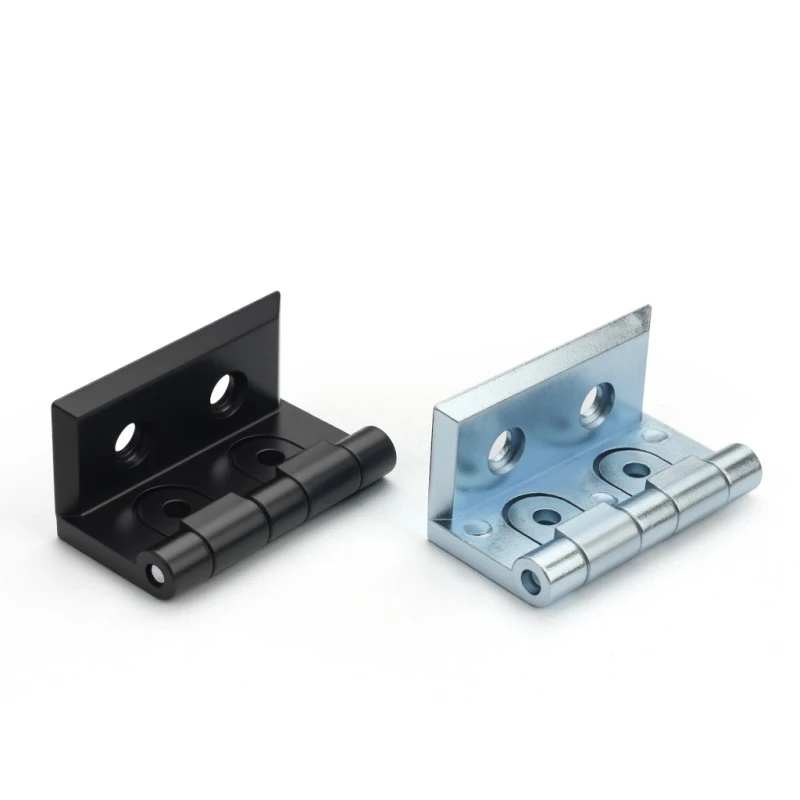

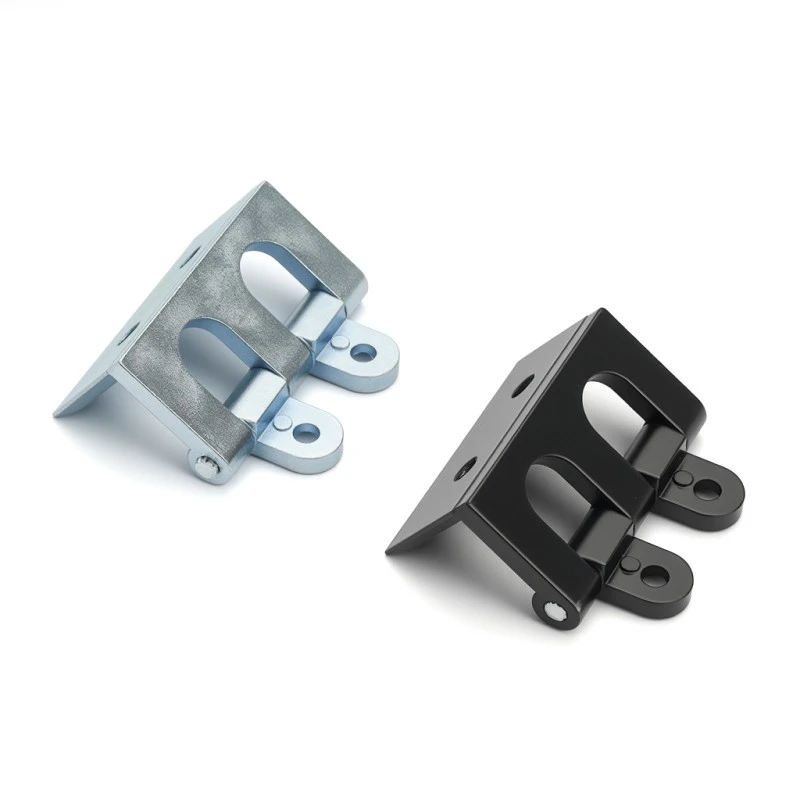

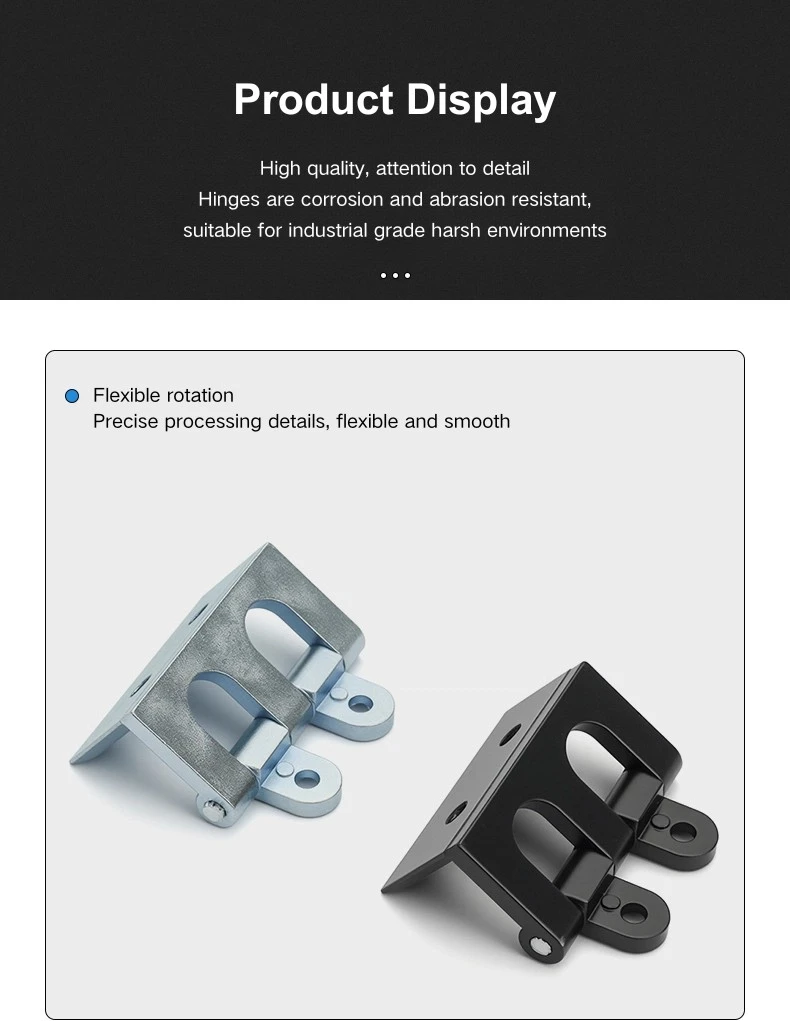

Ο μεντεσές από κράμα ψευδαργύρου ντουλαπιού RMU διατίθεται σε δύο φινιρίσματα: μαύρο και φωτεινό χρώμιο. Το μαύρο ταιριάζει σε σκούρα περιβλήματα ντουλαπιών με βαφή πούδρας και είναι η πιο κοινή επιλογή σε κατασκευές RMU όπου το εξωτερικό του ντουλαπιού είναι τυπικό βιομηχανικό φινίρισμα. Το φωτεινό χρώμιο δίνει μια γυαλισμένη, ανακλαστική εμφάνιση και λειτουργεί καλά σε πιο ανοιχτόχρωμα ή διακοσμητικά πάνελ περιβλήματος, όπου το φινίρισμα μεντεσέδων αποτελεί μέρος της συνολικής αισθητικής του ντουλαπιού.

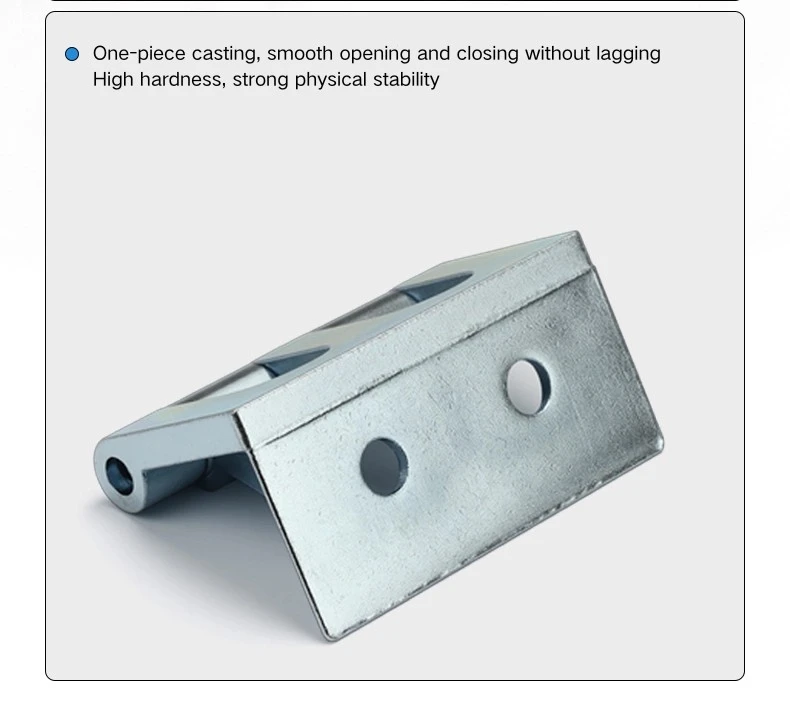

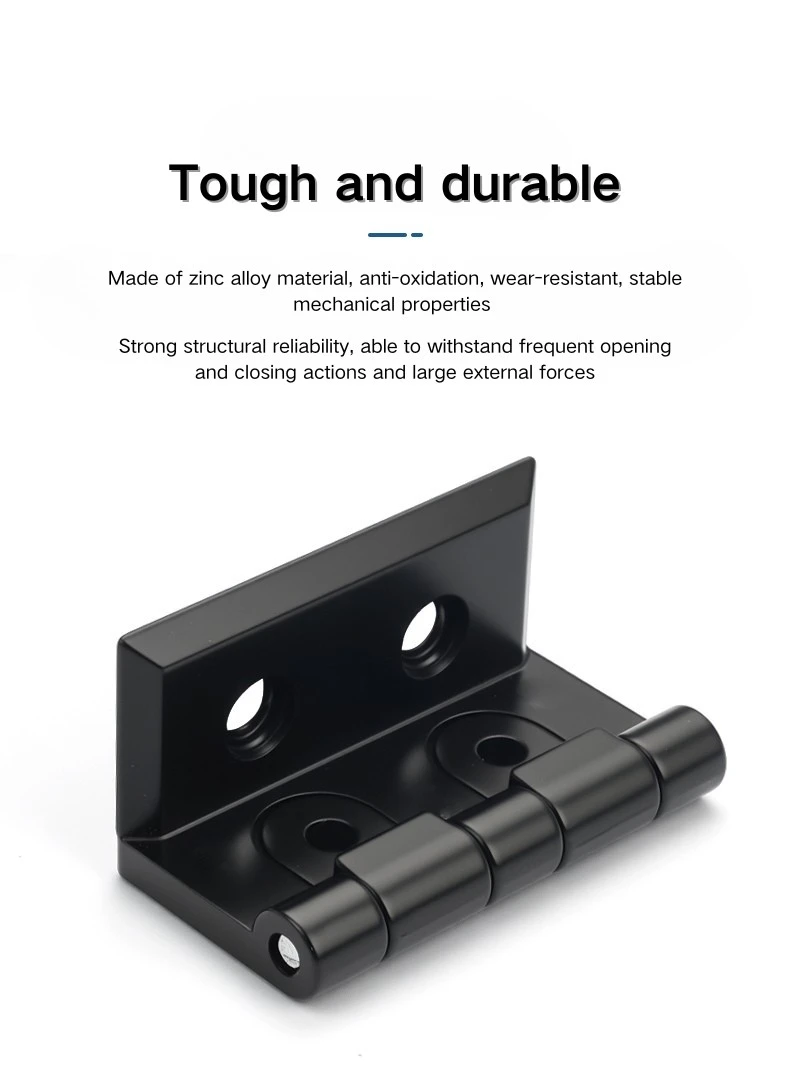

Και τα δύο φινιρίσματα του μεντεσέδες από κράμα ψευδαργύρου ντουλαπιού RMU συγκολλούνται απευθείας στο πλαίσιο του ντουλαπιού κατά την κατασκευή, επομένως η επιλογή φινιρίσματος είναι μια μόνιμη απόφαση στο στάδιο της κατασκευής. Η κατασκευή από κράμα ψευδαργύρου χειρίζεται καλά τυπικά εσωτερικά βιομηχανικά περιβάλλοντα και το χυτό σώμα παρέχει σταθερή ακρίβεια διαστάσεων σε όλες τις παρτίδες παραγωγής — χρήσιμο όταν ο μεντεσές πρέπει να ευθυγραμμιστεί ακριβώς με ένα κανάλι ταιριάσματος πλαισίου σε πολλαπλές μονάδες ντουλαπιών.

FAQ

Ε1: Ποια είναι η γωνία ανοίγματος του μεντεσέ CL208;

Το CL208 ανοίγει στις 270°, γεγονός που επιτρέπει στην πόρτα να περνάει επίπεδη και να διπλώνει προς τα πίσω σχεδόν πλήρως δίπλα στο πλαίσιο του ντουλαπιού. Αυτός είναι ο κύριος λόγος που καθορίζεται για τα ερμάρια της κύριας μονάδας RMU και δακτυλίου όπου η πλήρης πρόσβαση στο εσωτερικό είναι τακτική απαίτηση.

Ε2: Ποιες είναι οι συνολικές διαστάσεις του CL208;

Ο μεντεσές ντουλαπιού από κράμα ψευδαργύρου CL208 έχει πλάτος 48 mm και ύψος 26 mm, με εσωτερικό άνοιγμα 20 mm μεταξύ των πτερυγίων στερέωσης. Η απόσταση από την πλευρά του πλαισίου είναι 25,5 mm και το βάθος εμπλοκής του πάνελ της πόρτας είναι 24 mm.

Ε3: Πώς είναι εγκατεστημένο το CL208;

Το CL208 είναι συγκολλημένος μεντεσέ — στερεώνεται στο πλαίσιο του ντουλαπιού και στο πάνελ της πόρτας με συγκόλληση κατά την κατασκευή. Δεν υπάρχει επιλογή βίδας για αυτό το μοντέλο.

Ε4: Ποιες επιλογές φινιρίσματος είναι διαθέσιμες;

Το CL208 διατίθεται σε μαύρο κράμα ψευδάργυρου και λαμπερό κράμα ψευδάργυρου χρωμίου. Το μαύρο είναι η τυπική επιλογή για σκούρα ή επικαλυμμένα με πούδρα περιβλήματα. φωτεινό χρώμιο ταιριάζει πιο ελαφριά ή διακοσμητικά φινιρίσματα ντουλαπιών.

Ε5: Για ποιους τύπους ντουλαπιών έχει σχεδιαστεί το CL208;

Το CL208 έχει σχεδιαστεί κυρίως για ερμάρια κύριας μονάδας δακτυλίου και χρησιμοποιείται επίσης σε ηλεκτρικά κιβώτια διανομής, βιομηχανικούς θαλάμους ελέγχου και περιβλήματα διακοπτών. Η γωνία ανοίγματος 270° είναι ιδιαίτερα σημαντική για εφαρμογές RMU όπου η πλήρης απόσταση από την πόρτα είναι λειτουργική απαίτηση.

Ε6: Απαιτείται διάκενο για την ταλάντευση της πόρτας 270°;

Ναί. Η πόρτα ταξιδεύει μέσα από ένα τόξο R18,5 έως R21,5 mm καθώς ανοίγει. Κατά τη διάταξη του ντουλαπιού, βεβαιωθείτε ότι υπάρχει αρκετό διάκενο δίπλα στο ντουλάπι ώστε η πόρτα να ολοκληρώσει την πλήρη αιώρηση χωρίς να χτυπήσει γειτονικές κατασκευές ή εξοπλισμό.

Ε7: Είναι το CL208 διαθέσιμο από ανοξείδωτο χάλυβα;

Το CL208 είναι προς το παρόν διαθέσιμο μόνο σε κράμα ψευδαργύρου, σε μαύρο και φωτεινό φινίρισμα χρωμίου. Για επιλογές μεντεσέδων ντουλαπιού από ανοξείδωτο χάλυβα, άλλα μοντέλα της σειράς Yitai Lock μπορεί να είναι πιο κατάλληλα ανάλογα με την εφαρμογή σας.
