Μεντεσές πόρτας διακόπτη

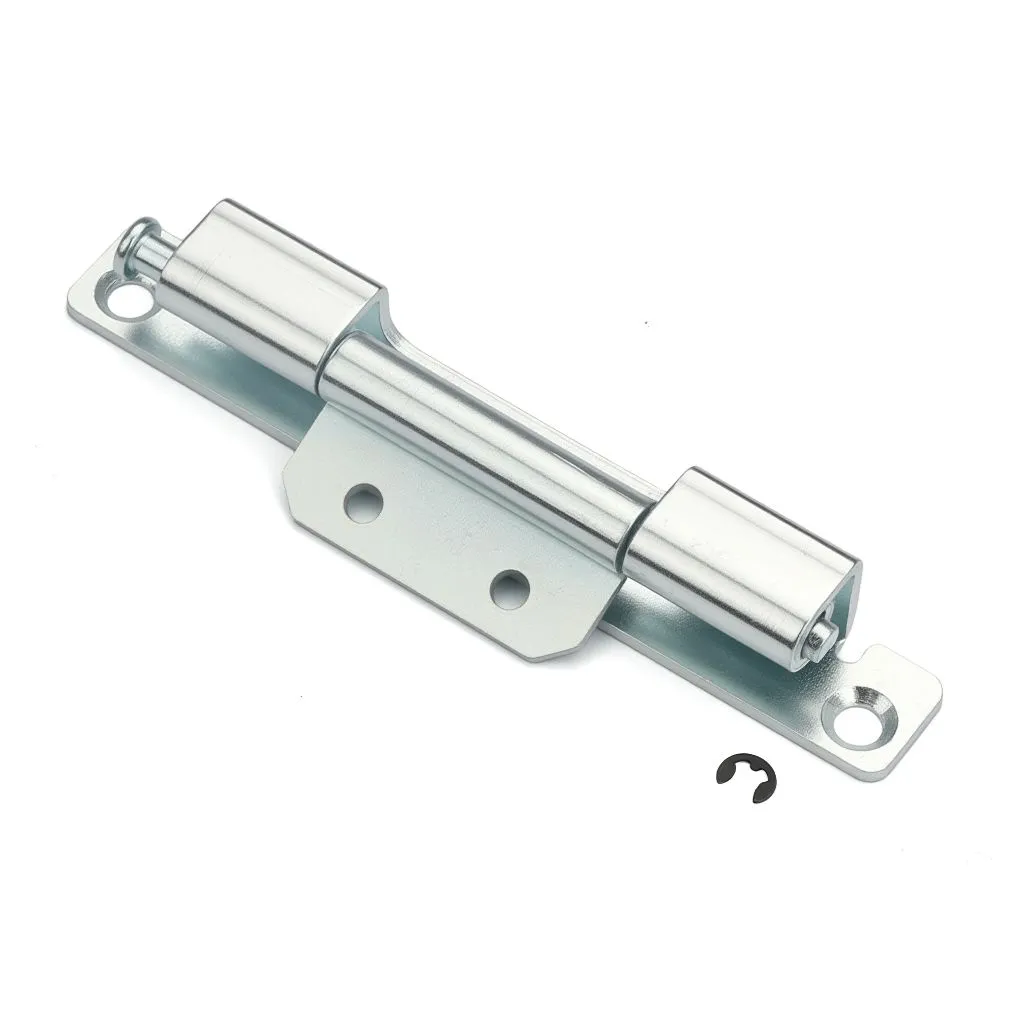

Για όσους προμηθεύονται αποσπώμενους μεντεσέδες ντουλαπιού από το Yitai Lock σε όγκο, ο μεντεσέδες πόρτας Switchgear CL186 δίνει στους αγοραστές τη δυνατότητα επιλογής μεταξύ στρογγυλής οπής και πτερυγίων στήριξης με σχισμή χωρίς να αλλάξουν τίποτα άλλο σχετικά με τον μεντεσέ — ίδιο σώμα, ίδια κάννη, ίδιες διαστάσεις καναλιού πλαισίου. Η έκδοση με σχισμές επιτρέπει τη ρύθμιση της θέσης κατά την εγκατάσταση πριν σφίξουν πλήρως οι βίδες, κάτι που είναι χρήσιμο όταν η ευθυγράμμιση της πόρτας πρέπει να γίνει με ακρίβεια. Και οι δύο εκδόσεις είναι τοποθετημένες με βίδες χρησιμοποιώντας τα ίδια σημεία στερέωσης και διατίθενται σε ανθρακούχο χάλυβα και ανοξείδωτο χάλυβα.

Μοντέλο προϊόντος	Μεντεσές σειράς CL186
Προαιρετικά υλικά	Ανθρακούχο χάλυβα/ανοξείδωτο χάλυβα
Χρήση	Κατάλληλο για διάφορους τύπους ντουλαπιών διακοπτών, κουτιά ελέγχου κ.λπ

Επιλογές μοντέλου και διαμορφώσεις οπών

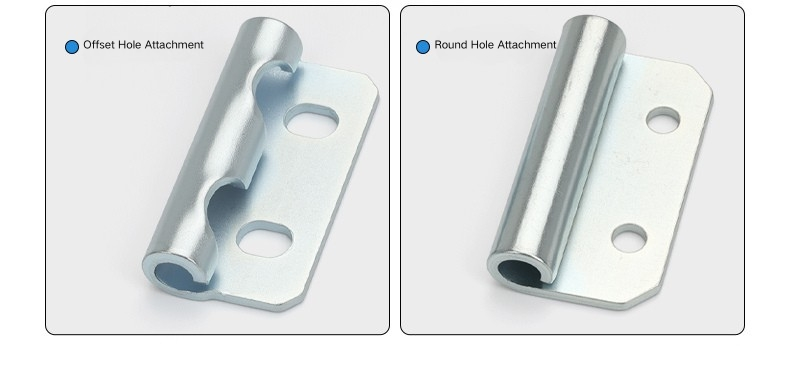

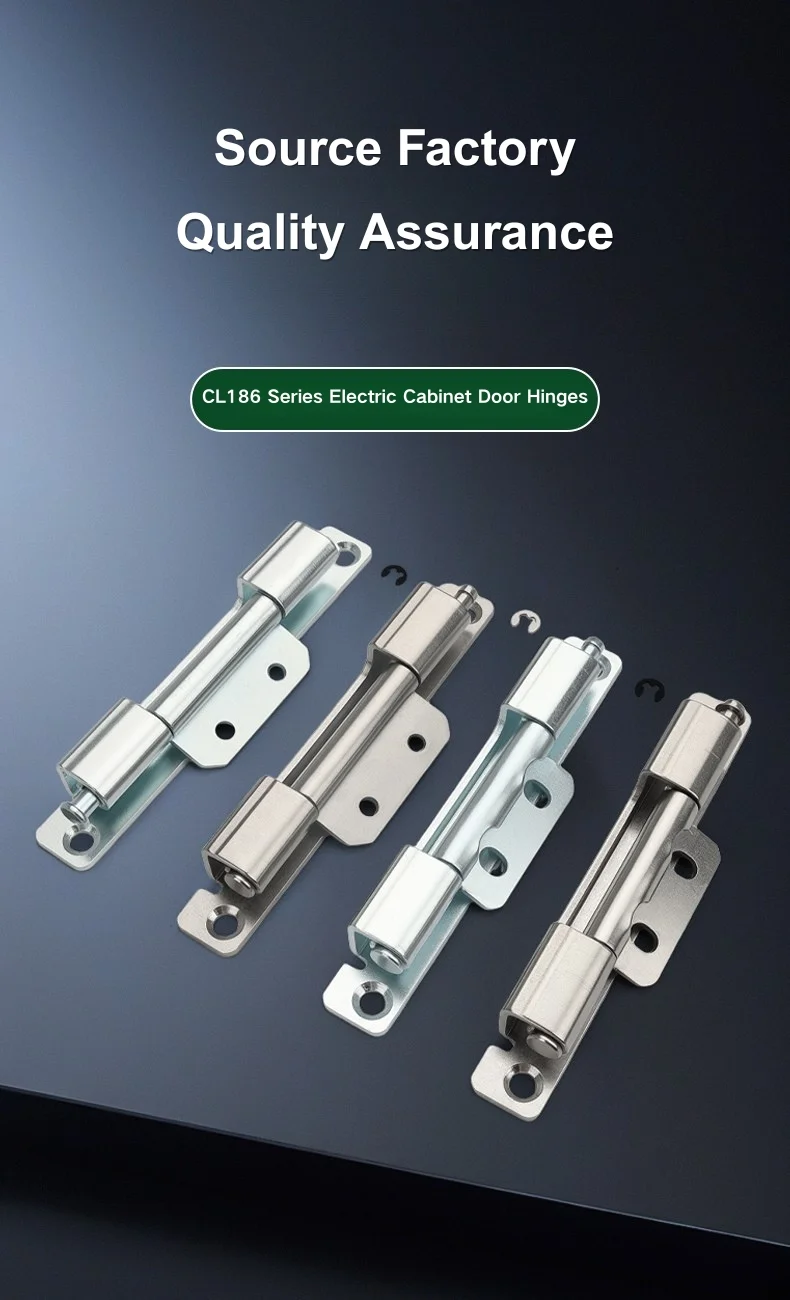

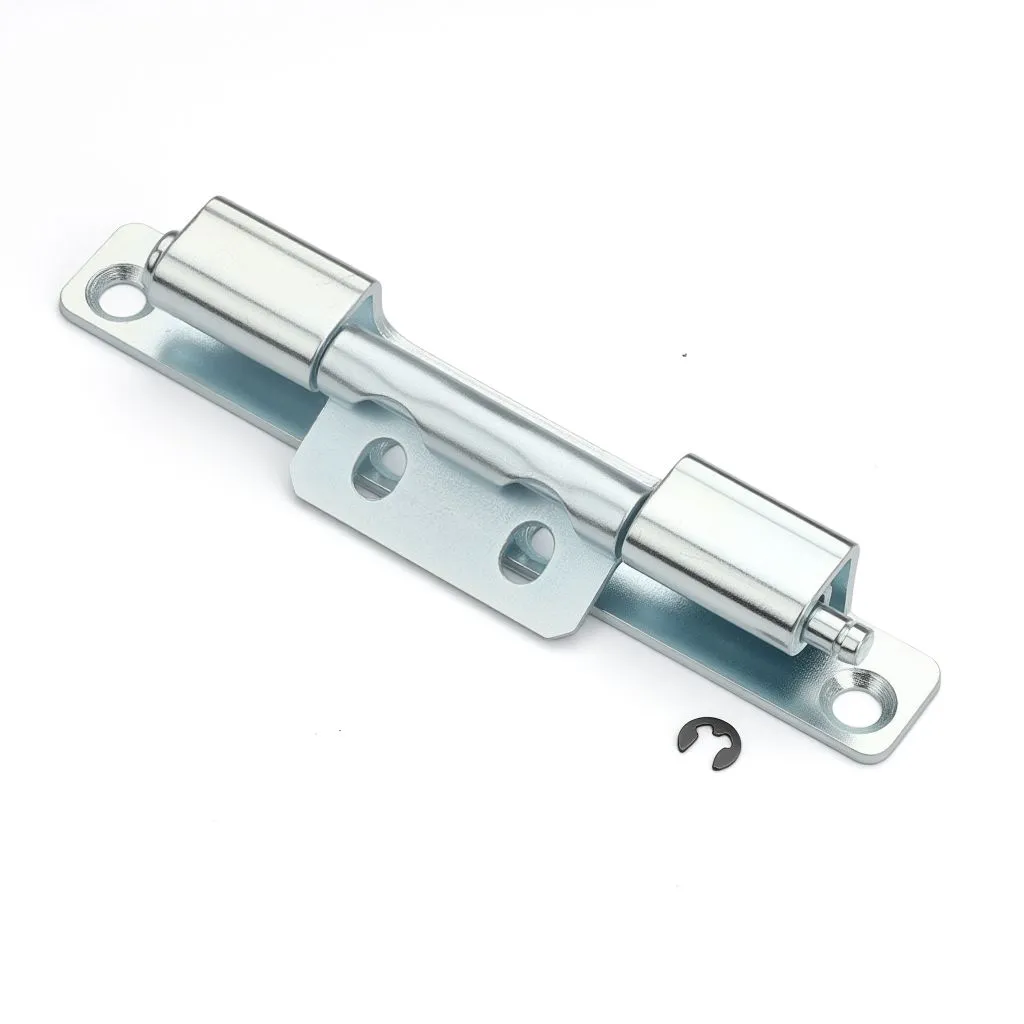

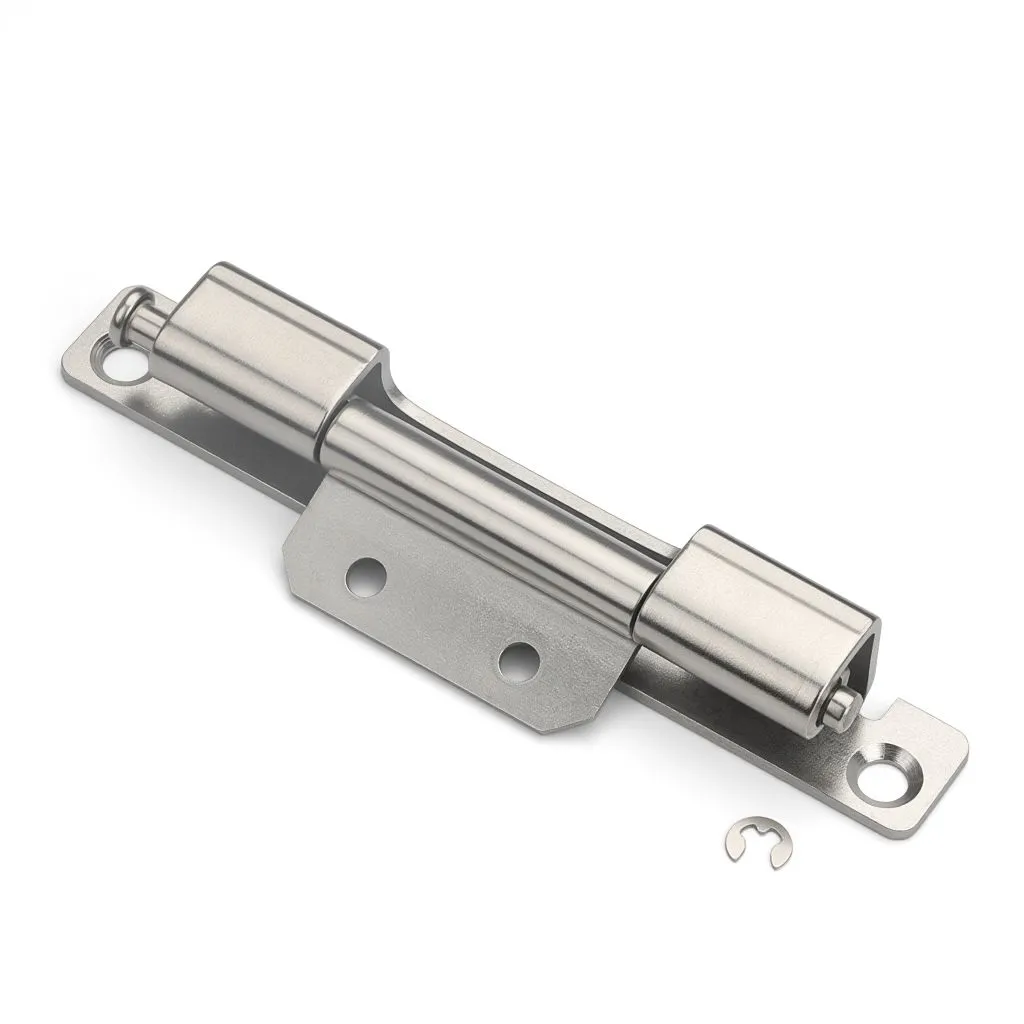

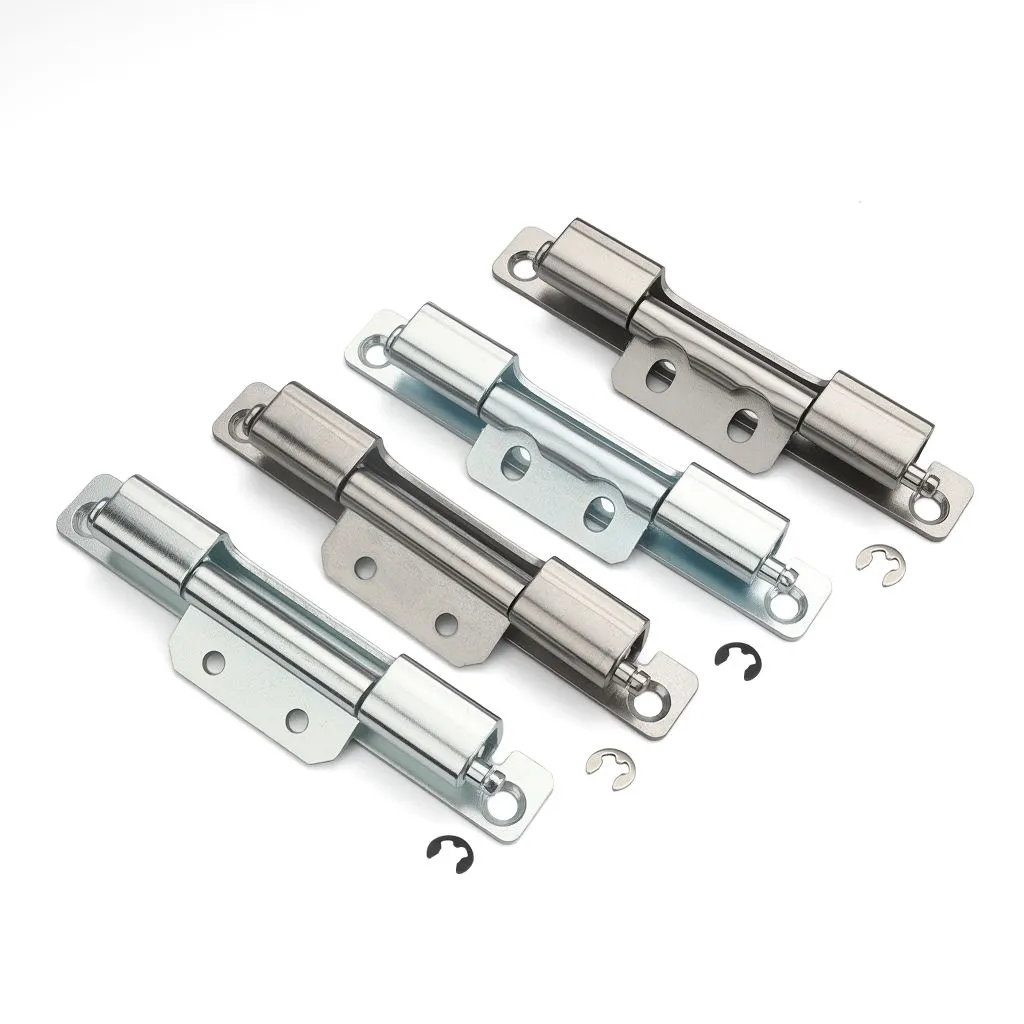

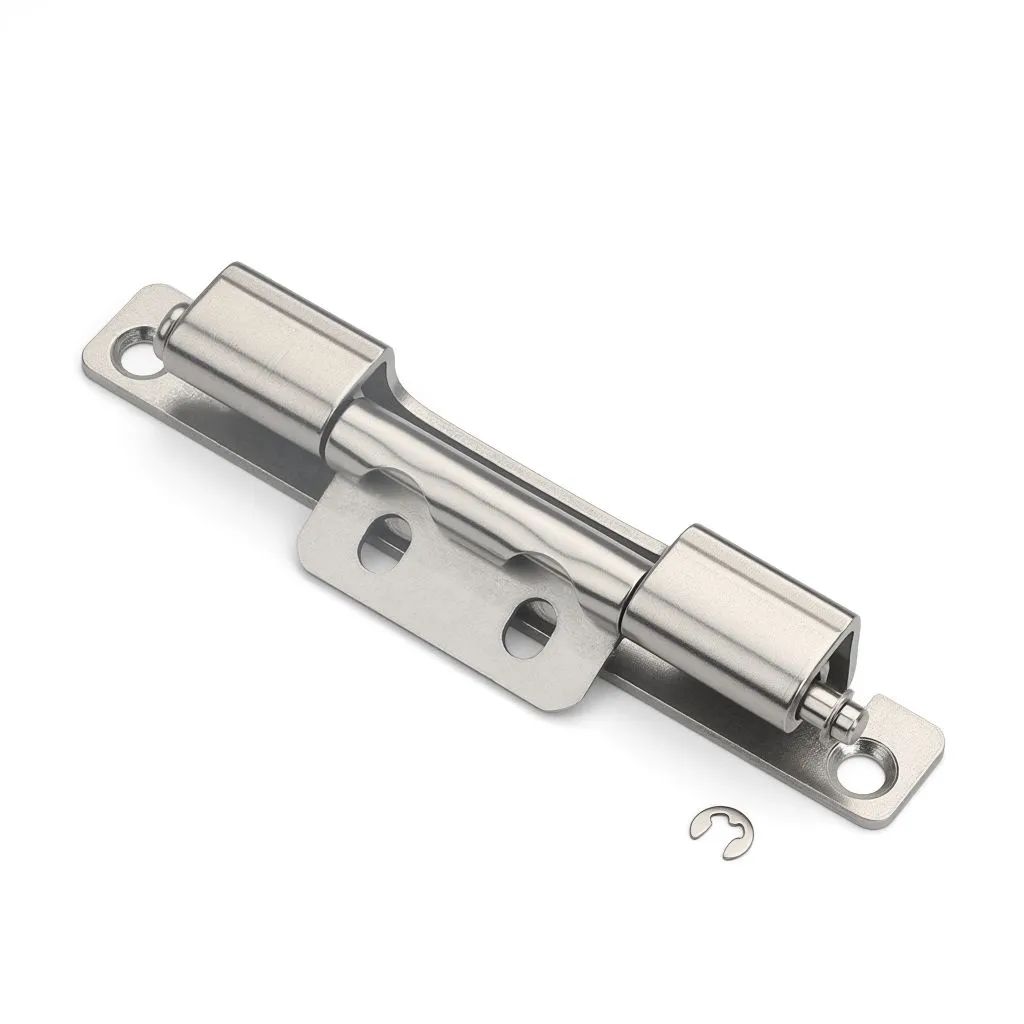

Ο μεντεσές πόρτας διακοπτών διατίθεται σε τέσσερις παραλλαγές: στρογγυλή τρύπα από ανθρακούχο χάλυβα, στρογγυλή οπή από ανοξείδωτο χάλυβα, τρύπα με σχισμή σε ανθρακούχο χάλυβα και τρύπα με σχισμή από ανοξείδωτο χάλυβα. Οι δομικές διαστάσεις είναι ίδιες και στα τέσσερα — η μόνη διαφορά είναι το σχήμα των οπών στερέωσης στο φτερό. Οι στρογγυλές τρύπες στερεώνουν τον μεντεσέ σε μια καθορισμένη θέση μόλις βιδωθεί. Οι οπές με σχισμές δίνουν κάποιο χώρο για να μετατοπιστεί η θέση του μεντεσέ πριν από το τελικό σφίξιμο, κάτι που βοηθάει κατά την τοποθέτηση θυρών που χρειάζονται προσεκτική ευθυγράμμιση με στεγανοποίηση ή χείλος πλαισίου.

Η επιλογή μεταξύ στρογγυλής οπής και οπής με σχισμή σε αυτήν τη μονάδα εξαρτάται από τη ροή εργασιών εγκατάστασης. Εάν η θέση της πόρτας είναι απλή και σταθερή σε όλη τη διάρκεια της παραγωγής, οι στρογγυλές τρύπες είναι καλές. Εάν υπάρχει κάποια διακύμανση στη γεωμετρία του πλαισίου μεταξύ των μονάδων ή εάν η πόρτα πρέπει να ρυθμιστεί μετά την αρχική τοποθέτηση, η έκδοση με οπές με σχισμή κάνει αυτή τη διαδικασία πολύ λιγότερο δύσκολη.

Δομή και Διαστάσεις

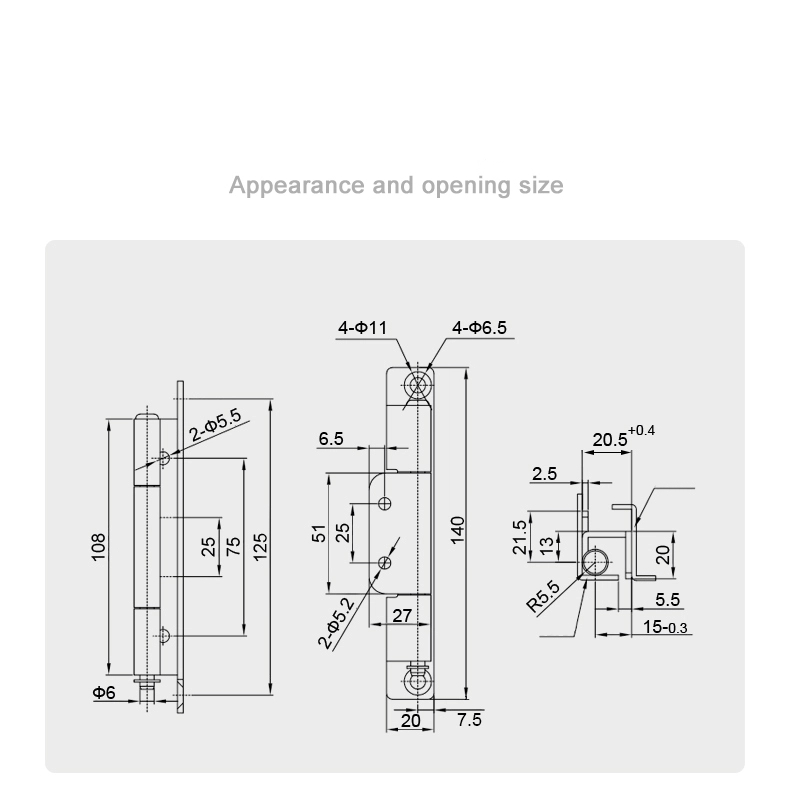

Ο μεντεσές της πόρτας έχει συνολικό ύψος 108 mm με συνολικό μήκος σώματος 125 mm. Το εσωτερικό άνοιγμα μεταξύ των πτερυγίων στήριξης είναι 75 mm, με κεντρικό τμήμα 25 mm στην κάννη. Η διάμετρος της κάννης είναι Φ6 mm και το φτερό στερέωσης έχει ύψος 140 mm με πλάτος βάσης 20 mm. Η απόσταση οπών στο φτερό είναι 51 mm και 25 mm κέντρα, με οπές στερέωσης 2×Φ5,5 mm στο πλευρικό προφίλ.

Η εμπλοκή καναλιού πλαισίου στον μεντεσέ πόρτας του διακόπτη έχει πλάτος 20,5 mm (+0,4 mm ανοχή) και βάθος 15 mm (-0,3 mm ανοχή), με ακτίνα καθίσματος κάννης R5,5 mm. Το πλευρικό προφίλ δείχνει συνολικό ύψος εμπλοκής 21,5 mm, εσωτερικό βάθος επαφής 13 mm και πλευρική μετατόπιση 5,5 mm, με βήμα 2,5 mm στην είσοδο του καναλιού. Αυτές οι διαστάσεις καθορίζουν τη γεωμετρία του καναλιού πλαισίου με την οποία έχει σχεδιαστεί να λειτουργεί ο μεντεσέ — αξίζει να επιβεβαιωθεί σε σχέση με τις προδιαγραφές του πλαισίου του ντουλαπιού σας πριν την παραγγελία.

Επεξεργασία Υλικών και Επιφανειών

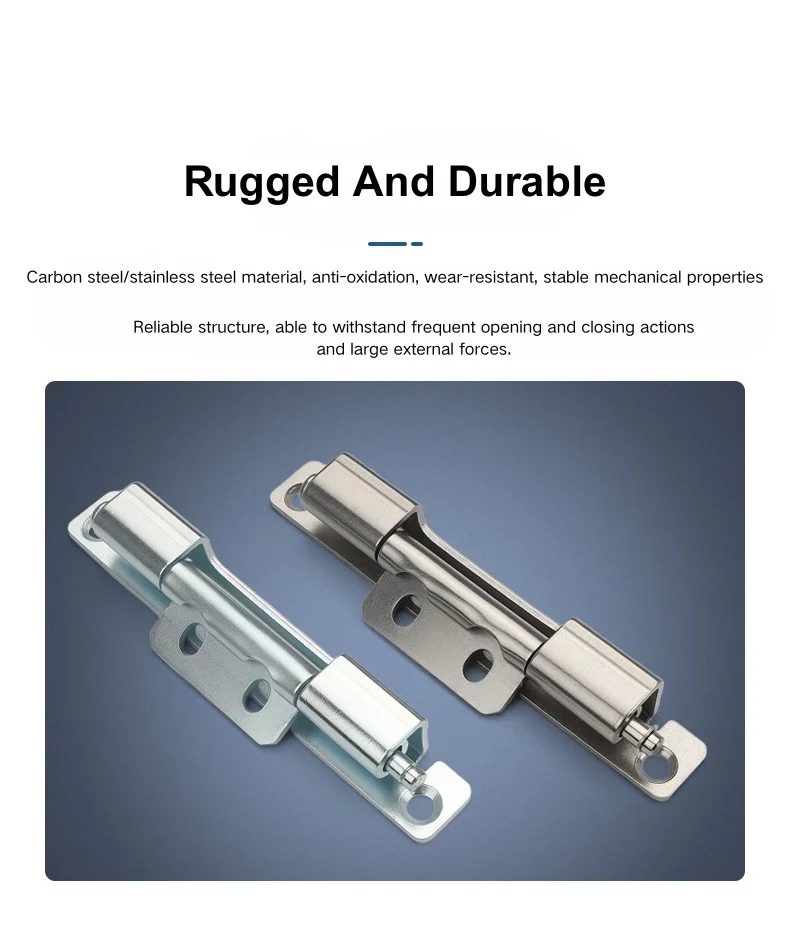

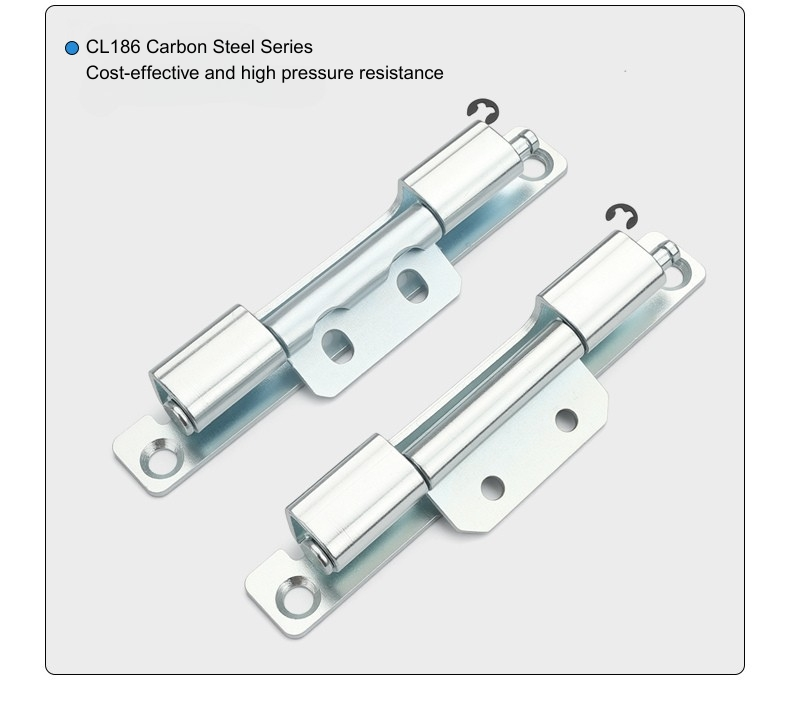

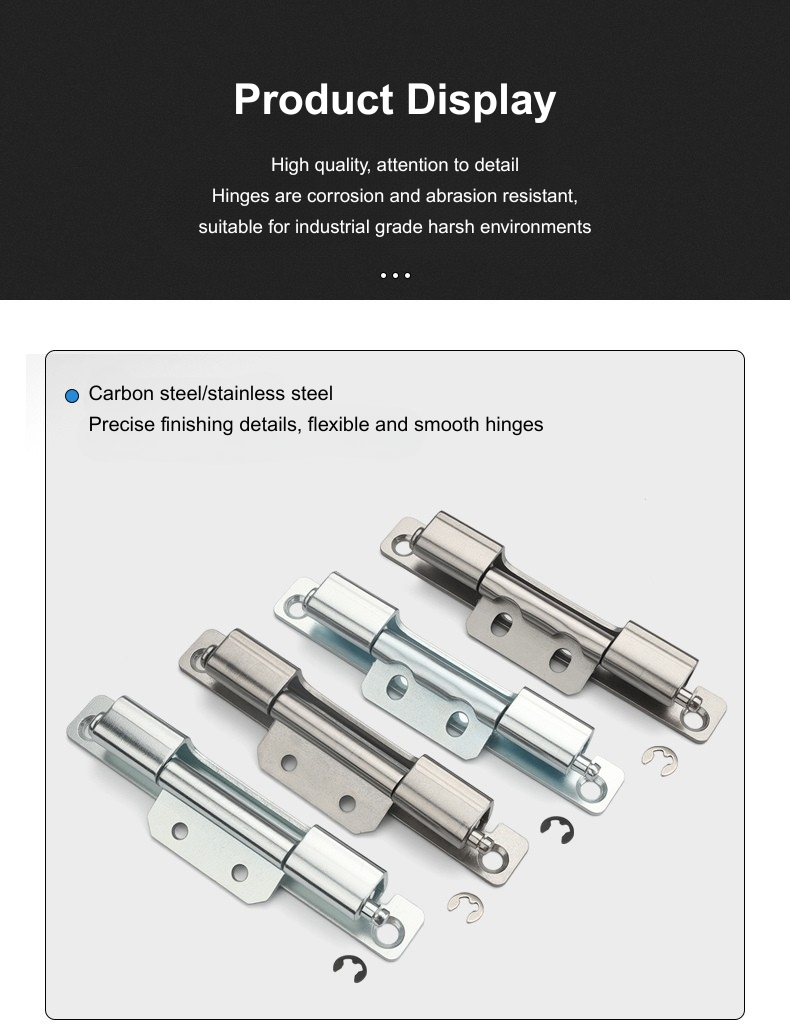

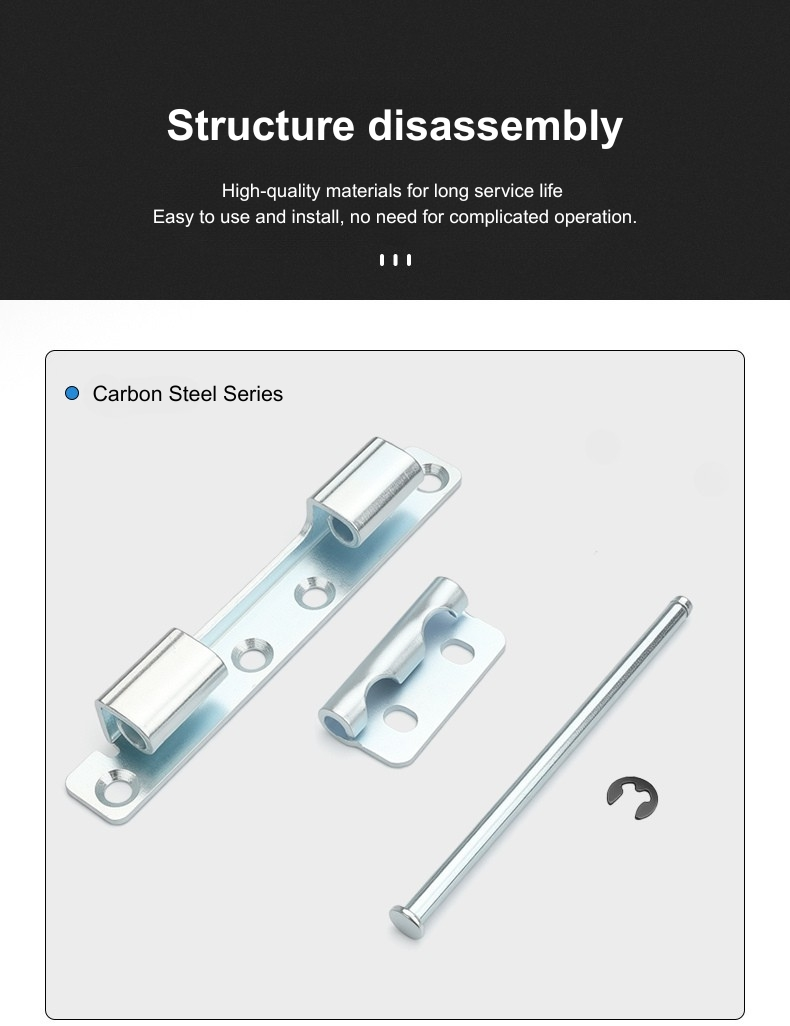

Ο μεντεσές πόρτας διακοπτών διατίθεται από γαλβανισμένο ανθρακούχο χάλυβα και ανοξείδωτο χάλυβα 304. Η έκδοση από ανθρακούχο χάλυβα ταιριάζει σε τυπικά περιβάλλοντα εσωτερικών χώρων - πίνακες διανομής, πίνακες ελέγχου και ντουλάπια εξοπλισμού σε ξηρούς ή ελεγχόμενους από το κλίμα χώρους όπου η έκθεση στη διάβρωση είναι χαμηλή. Είναι η πιο οικονομική επιλογή για κατασκευές ντουλαπιών μεγάλου όγκου όπου το περιβάλλον εγκατάστασης είναι προβλέψιμο.

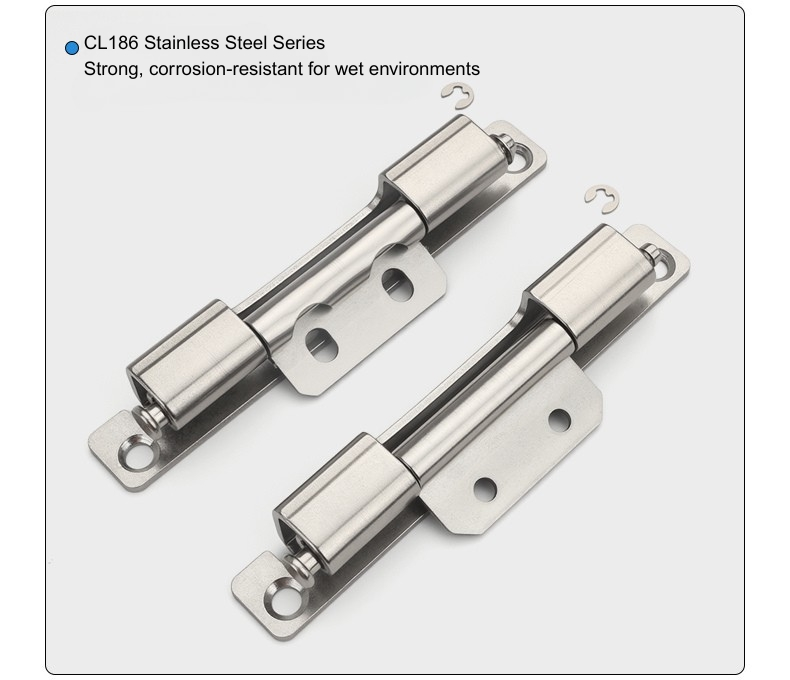

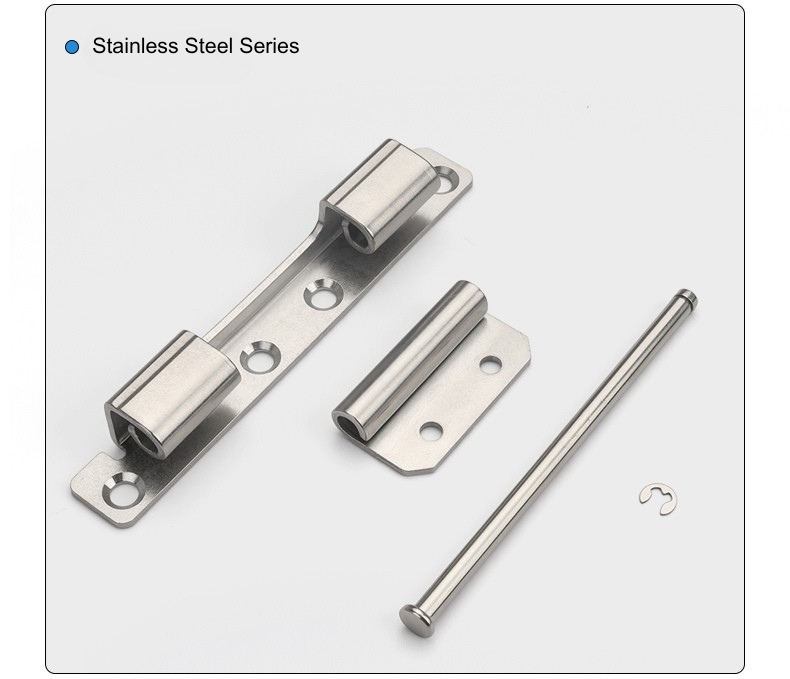

Ο μεντεσές πόρτας από ανοξείδωτο χάλυβα είναι η σωστή επιλογή για υπαίθριους διακόπτες, χώρους παροχής υγρών βοηθητικών χώρων, παράκτιες εγκαταστάσεις ή οποιαδήποτε εφαρμογή όπου το περίβλημα πρόκειται να αντιμετωπίσει υγρασία κατά τη διάρκεια ζωής του. Το Stainless τείνει επίσης να προσδιορίζεται όταν το πρότυπο φινιρίσματος του ντουλαπιού απαιτεί σταθερή εμφάνιση επιφάνειας σε όλο το υλικό, καθώς διατηρεί την εμφάνισή του καλύτερα από τον γαλβανισμένο χάλυβα με την πάροδο του χρόνου σε δύσκολες συνθήκες.

FAQ

Ε1: Ποιες παραλλαγές είναι διαθέσιμες για το CL186;

Το CL186 διατίθεται σε τέσσερις παραλλαγές: ανθρακούχο χάλυβα στρογγυλής οπής, ανοξείδωτο χάλυβα στρογγυλής οπής, ανθρακούχο χάλυβα με οπές και ανοξείδωτο χάλυβα με οπές. Όλα μοιράζονται τις ίδιες διαστάσεις σώματος και τη γεωμετρία αφοσίωσης του καναλιού καρέ.

Ε2: Ποια είναι η διαφορά μεταξύ των εκδόσεων στρογγυλής οπής και οπών με σχισμή;

Η έκδοση στρογγυλής οπής στερεώνει τον μεντεσέ σε καθορισμένη θέση μόλις βιδωθεί. Η έκδοση με σχισμές επιτρέπει τη ρύθμιση της θέσης τοποθέτησης πριν από το τελικό σφίξιμο, κάτι που είναι χρήσιμο όταν η ευθυγράμμιση της πόρτας πρέπει να ρυθμιστεί με ακρίβεια κατά την εγκατάσταση ή όταν υπάρχει διακύμανση στη γεωμετρία του πλαισίου μεταξύ των μονάδων του ντουλαπιού.

Ε3: Πώς είναι εγκατεστημένο το CL186;

Το CL186 είναι τοποθετημένο με βίδα. Το φτερό στερέωσης στερεώνεται στο πάνελ της πόρτας χρησιμοποιώντας τις παρεχόμενες οπές και το σώμα του μεντεσέ εμπλέκει το κανάλι του πλαισίου του ντουλαπιού. Δεν απαιτείται συγκόλληση για αυτό το μοντέλο.

Ε4: Ποιες είναι οι βασικές διαστάσεις του CL186;

Το CL186 έχει συνολικό ύψος 108 mm, μήκος σώματος 125 mm και εσωτερικό άνοιγμα 75 mm. Η κάννη είναι Φ6 mm. Το φτερό στερέωσης έχει ύψος 140 mm με βάση 20 mm. Το πλάτος του καναλιού του πλαισίου είναι 20,5 mm (+0,4 mm) και το βάθος είναι 15 mm (-0,3 mm).

Ε5: Τι υλικό πρέπει να επιλέξω για εξωτερικά περιβλήματα;

Η έκδοση από ανοξείδωτο χάλυβα είναι η σωστή επιλογή για υπαίθριες εγκαταστάσεις, υγρά περιβάλλοντα ή οπουδήποτε η αντοχή στη διάβρωση αποτελεί μακροπρόθεσμη απαίτηση. Η έκδοση από γαλβανισμένο ανθρακούχο χάλυβα ταιριάζει στις τυπικές εφαρμογές ντουλαπιών εσωτερικών χώρων.

Ε6: Είναι ο CL186 κρυφός μεντεσέ;

Ναι — ο μεντεσές πόρτας με διακόπτη CL186 βρίσκεται μέσα στο κανάλι του πλαισίου του ντουλαπιού όταν η πόρτα είναι κλειστή, χωρίς να αφήνει ορατό υλικό στην εξωτερική πρόσοψη της πόρτας. Το σώμα του μεντεσέ είναι πλήρως εσοχή εντός του προφίλ πλαισίου.

Ε7: Μπορεί να αφαιρεθεί η πόρτα μετά την εγκατάσταση;

Ναί. Το CL186 είναι ένας αποσπώμενος μεντεσές — η πόρτα μπορεί να σηκωθεί από το κανάλι του πλαισίου χωρίς εργαλεία μόλις αποδεσμευτεί ο μεντεσέ. Αυτό το καθιστά πρακτικό για γραμμές συναρμολόγησης ντουλαπιών και συντήρηση πεδίου όπου απαιτείται περιοδική αφαίρεση της πόρτας.

Ε8: Για ποιους τύπους ντουλαπιών είναι κατάλληλο το CL186;

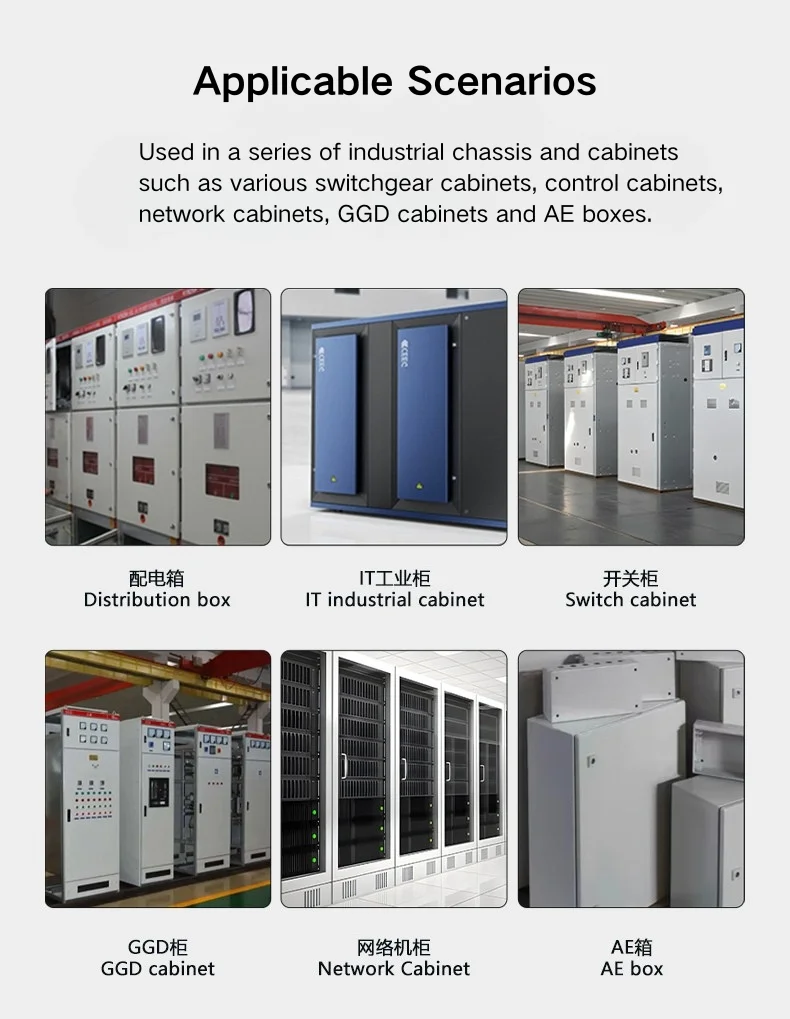

Ο κρυφός μεντεσές CL186 χρησιμοποιείται σε ντουλάπια διακοπτών, ηλεκτρικά κιβώτια διανομής, πόρτες ντουλαπιού ελέγχου και περιβλήματα βιομηχανικού εξοπλισμού — οπουδήποτε ένας αποσπώμενος, κρυφός μεντεσές με καθαρό εξωτερικό προφίλ είναι η προτιμώμενη προδιαγραφή.
