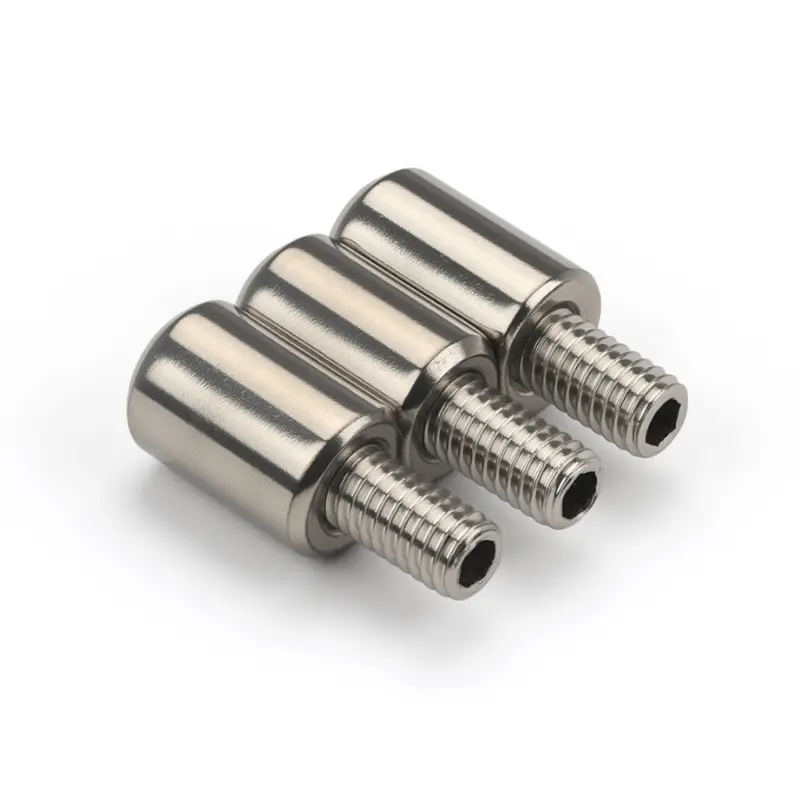

Συγκολλημένος μεντεσές περιστροφής του Κοινοβουλίου

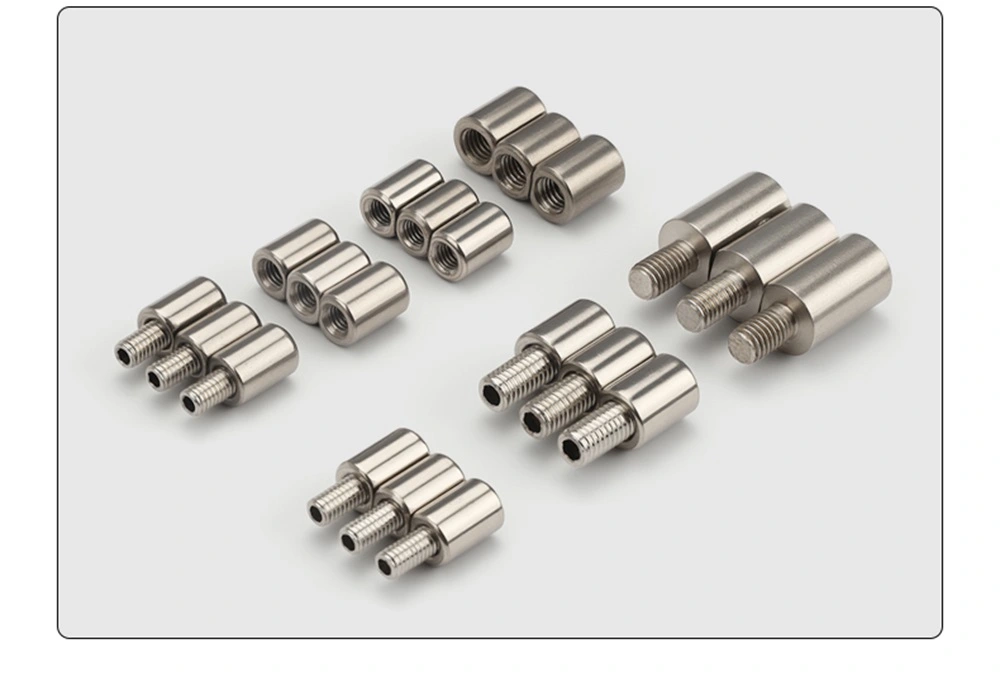

Για αυτούς τους μεντεσέδες πόρτας πάνελ που προμηθεύονται χονδρική από την Yitai Lock, ο μεντεσέδες Weld-On Parliament Pivot διατίθεται σε έντεκα παραλλαγές που καλύπτουν εσωτερικούς και εξωτερικούς τύπους νημάτων, μεγέθη M6 και M8, ενσωματωμένες και αποσπώμενες διαμορφώσεις ακίδων και ανοξείδωτο χάλυβα 201 και 304. Ο ενσωματωμένος τύπος έχει σταθερό πείρο κατάλληλο για μόνιμες εγκαταστάσεις. Ο αποσπώμενος τύπος διαθέτει έναν πείρο πλευρικής εξόδου που μπορεί να τραβηχτεί για να αφαιρεθεί η πόρτα χωρίς εργαλεία, η οποία είναι η πιο κοινή επιλογή για περιβλήματα που χρειάζονται περιοδική αφαίρεση πόρτας κατά τη συντήρηση ή την εγκατάσταση.

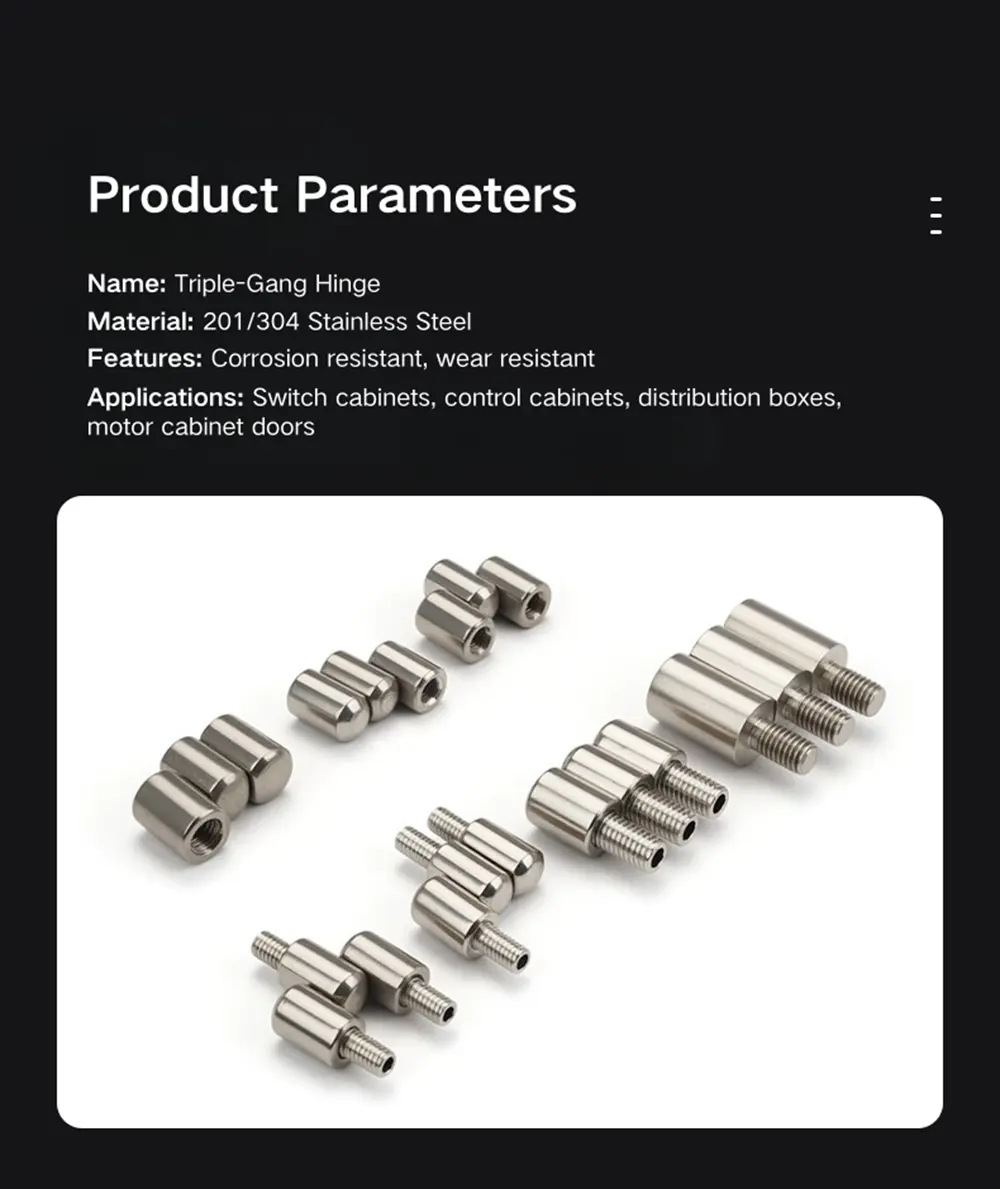

Μοντέλο προϊόντος	M8/10/12/14/16 Μεντεσέ επιφανείας
Υλικό	Σίδερο/201 Ανοξείδωτο ατσάλι/304 Ανοξείδωτο ατσάλι
μπορεί να επιλέξει χρώμα	Ανοξείδωτο/Μαύρο
Χρήση	Κατάλληλο για διάφορους τύπους ντουλαπιών διακοπτών, κουτιά ελέγχου κ.λπ

Επιλογές μοντέλου και τύποι νημάτων

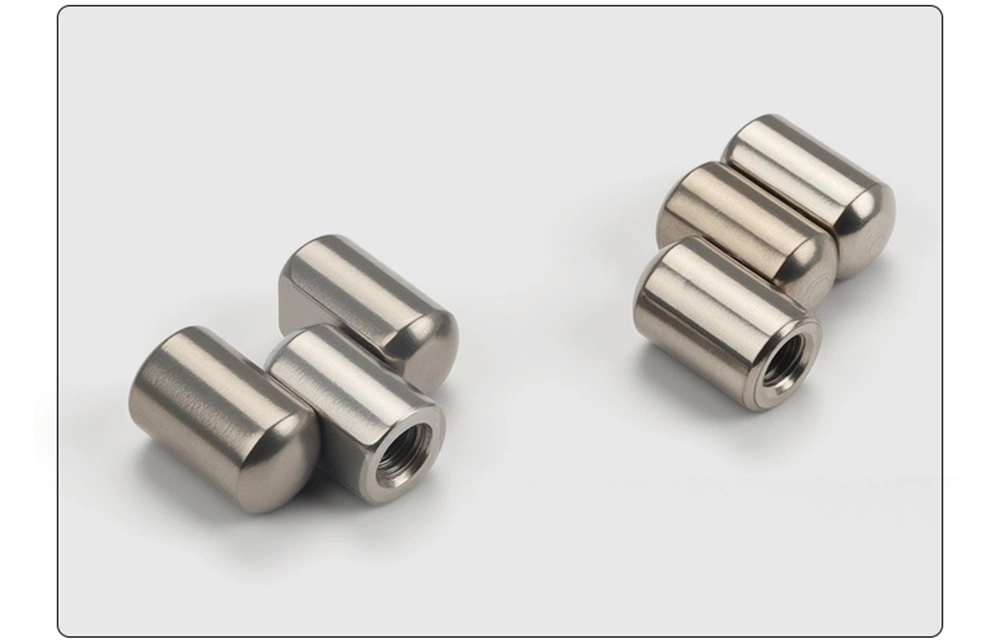

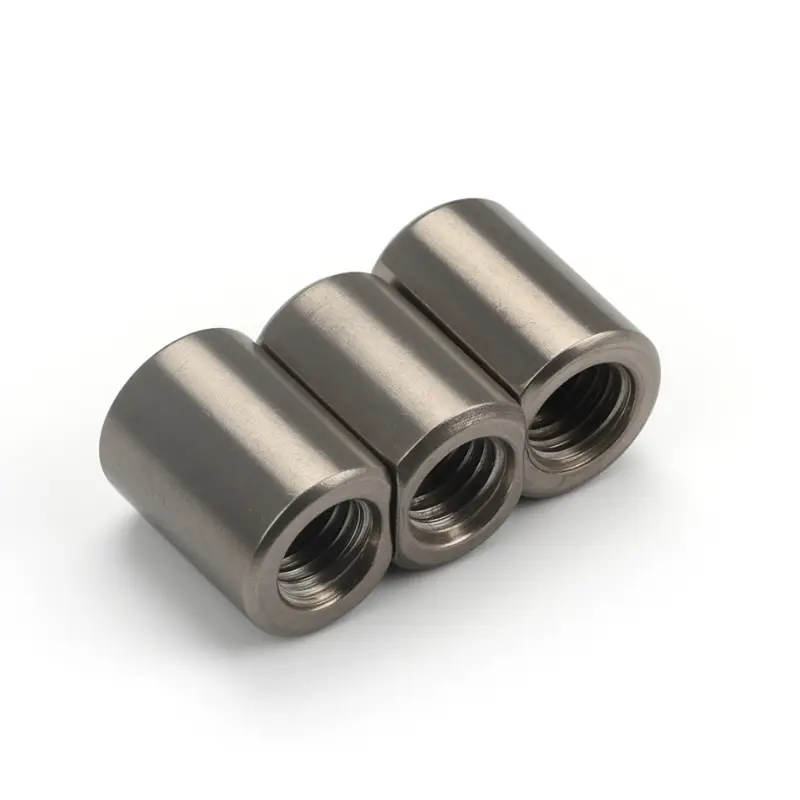

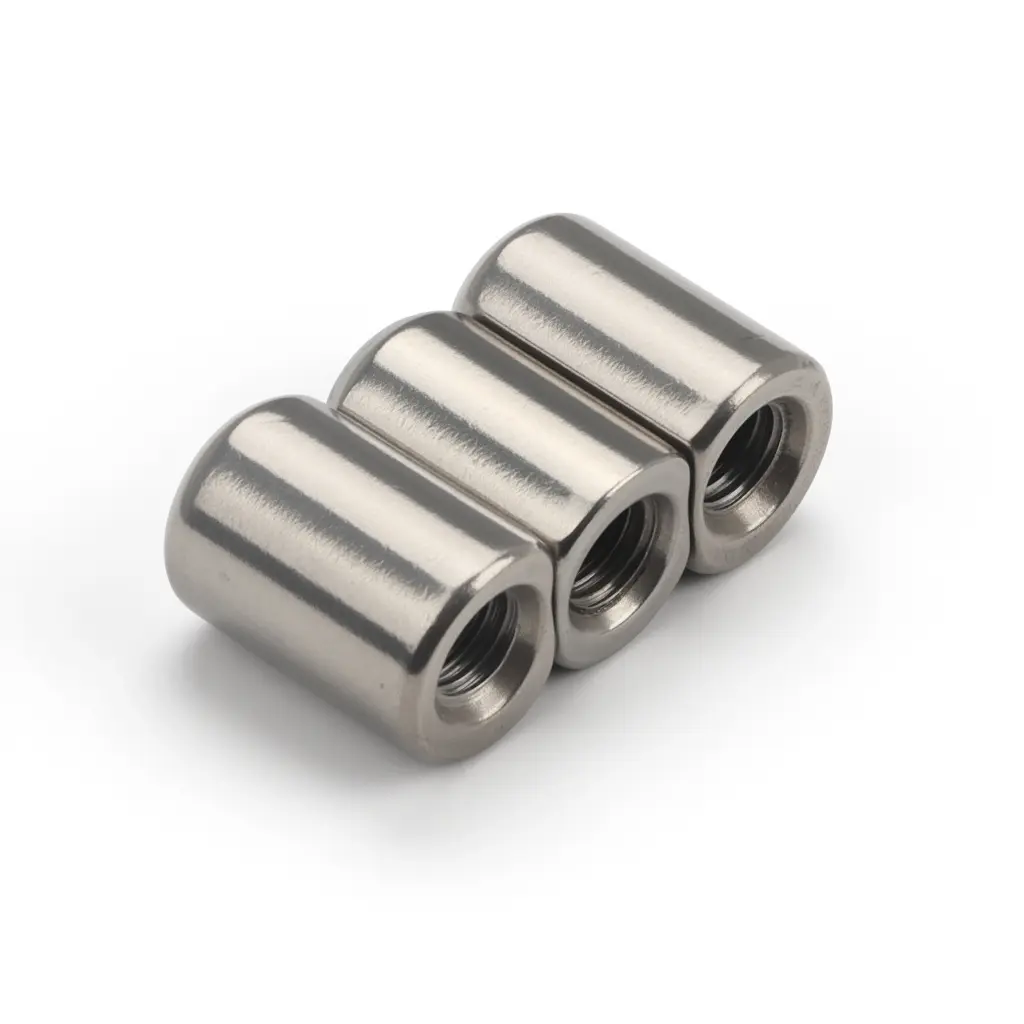

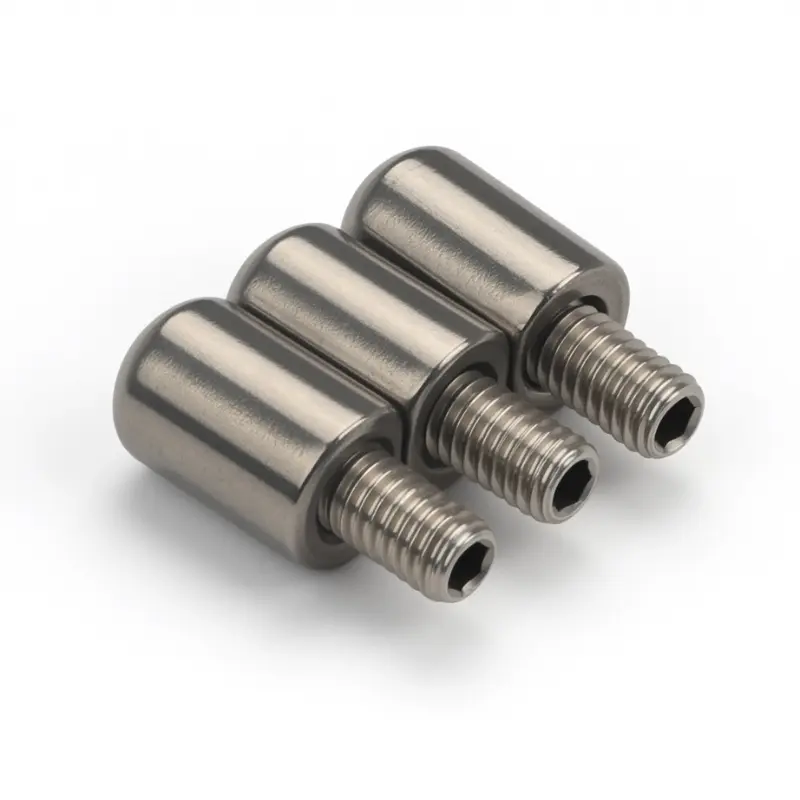

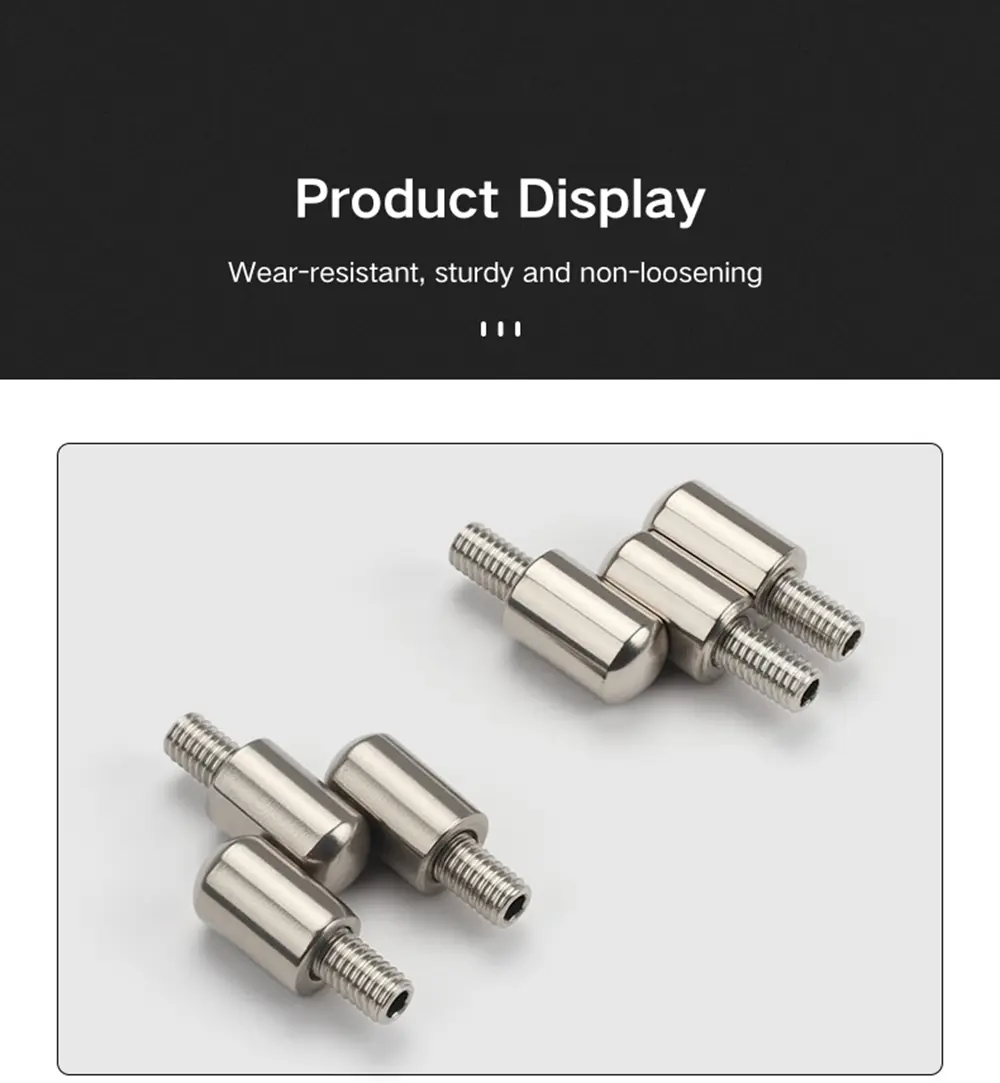

Η άρθρωση Weld-On Parliament Pivot προσφέρεται σε εκδόσεις εσωτερικού και εξωτερικού νήματος σε μεγέθη M6 και M8. Ο τύπος εξωτερικού σπειρώματος έχει ένα προεξέχον κοχλιωτό καρφί στο άκρο στερέωσης που περνάει απευθείας σε μια τρύπα στο πάνελ της πόρτας ή στο πλαίσιο. Ο τύπος εσωτερικού σπειρώματος έχει μια υποδοχή με σπείρωμα στο άκρο στερέωσης που δέχεται ένα μπουλόνι από την πλευρά του πίνακα. Και οι δύο εμπλέκονται στην επιφάνεια στερέωσης με σπείρωμα και στη συνέχεια ασφαλίζονται με συγκόλληση για μόνιμη, σταθερή εγκατάσταση.

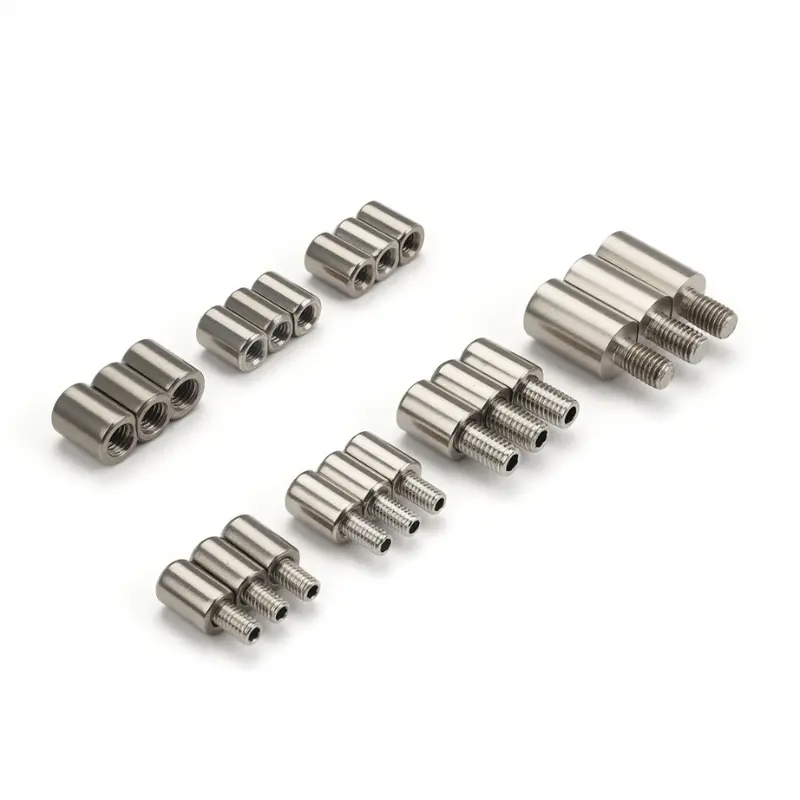

Εντός της σειράς μεντεσέδων, ο ενσωματωμένος τύπος εξωτερικού σπειρώματος M6 και ο ενσωματωμένος τύπος εσωτερικού σπειρώματος M6 είναι οι παραλλαγές με σταθερή ακίδα — ο πείρος είναι μέρος του σώματος του μεντεσέ και δεν μπορεί να αφαιρεθεί. Όλες οι άλλες παραλλαγές είναι αποσπώμενες, με μια πλευρική τρύπα μέσα από την κάννη που επιτρέπει την ολίσθηση του πείρου προς τα έξω όταν χρειάζεται να ξεκολλήσει η πόρτα. Η παραλλαγή εξωτερικού σπειρώματος M8×16 είναι η μεγαλύτερη επιλογή μπουλονιών στη σειρά, κατάλληλη για πάνελ με μεγαλύτερο βάθος τοποθέτησης.

Δομή και Διαστάσεις

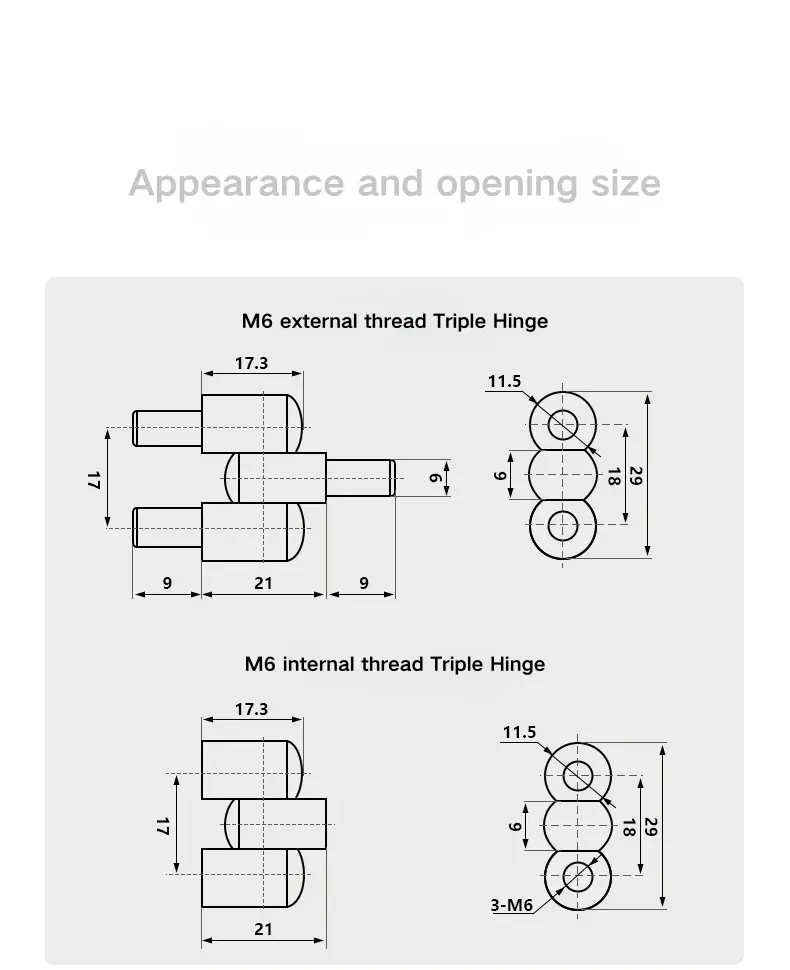

Ο μεντεσές περιστρεφόμενου Κοινοβουλίου M6 Weld-On έχει συνολικό μήκος 17,3 mm με κεντρικό άνοιγμα κάννης 21 mm. Η έκδοση με εξωτερικό σπείρωμα προσθέτει προεκτάσεις καρφιού 9 mm σε κάθε άκρο, δίνοντας συνολικό άνοιγμα 39 mm. Η τριπλή στοίβα κάννης έχει συνολικό ύψος 29 mm σε τρία τμήματα των 9 mm, 18 mm, και η επάνω άρθρωση, με πλάτος κάννης 11,5 mm και διάμετρο πείρου 6 mm.

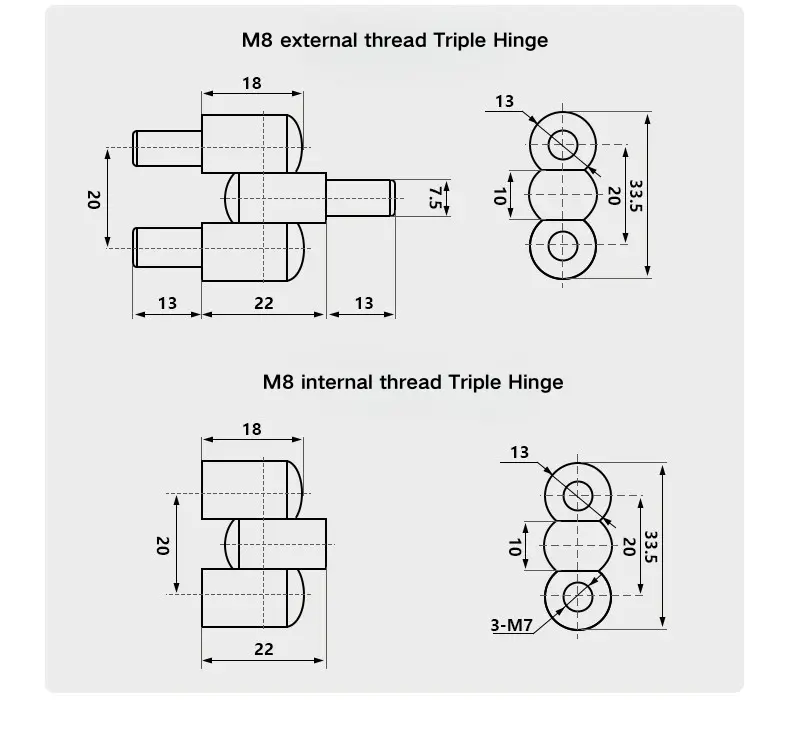

Ο μεντεσές περιστροφής M8 είναι αναλογικά μεγαλύτερος, με μήκος σώματος 18 mm και κεντρικό άνοιγμα 22 mm. Η έκδοση με εξωτερικό σπείρωμα προσθέτει προεκτάσεις καρφιού 13 mm σε κάθε πλευρά για συνολικό άνοιγμα 48 mm. Η στοίβα τριπλής κάννης έχει συνολικό ύψος 33,5 mm σε τρία τμήματα — 10 mm, 20 mm και την επάνω άρθρωση — με πλάτος κάννης 13 mm και διάμετρο πείρου 7,5 mm. Η παραλλαγή εσωτερικού σπειρώματος M8 χρησιμοποιεί υποδοχές με σπείρωμα 3×M7.

Εγκατάσταση και διαμόρφωση pin

Ο μεντεσές περιστροφής του Κοινοβουλίου Weld-On τοποθετείται περνώντας το άκρο του καρφιού ή της υποδοχής στο πάνελ της πόρτας ή στο σημείο στερέωσης του πλαισίου και στη συνέχεια με συγκόλληση για να σταθεροποιηθεί μόνιμα η θέση. Αυτός ο συνδυασμός εμπλοκής σπειρώματος και συγκόλλησης δίνει μια ασφαλή βάση που διαχειρίζεται τόσο το φορτίο περιστροφής του κύκλου της πόρτας όσο και τυχόν πλευρικές δυνάμεις στον μεντεσέ κατά τη χρήση.

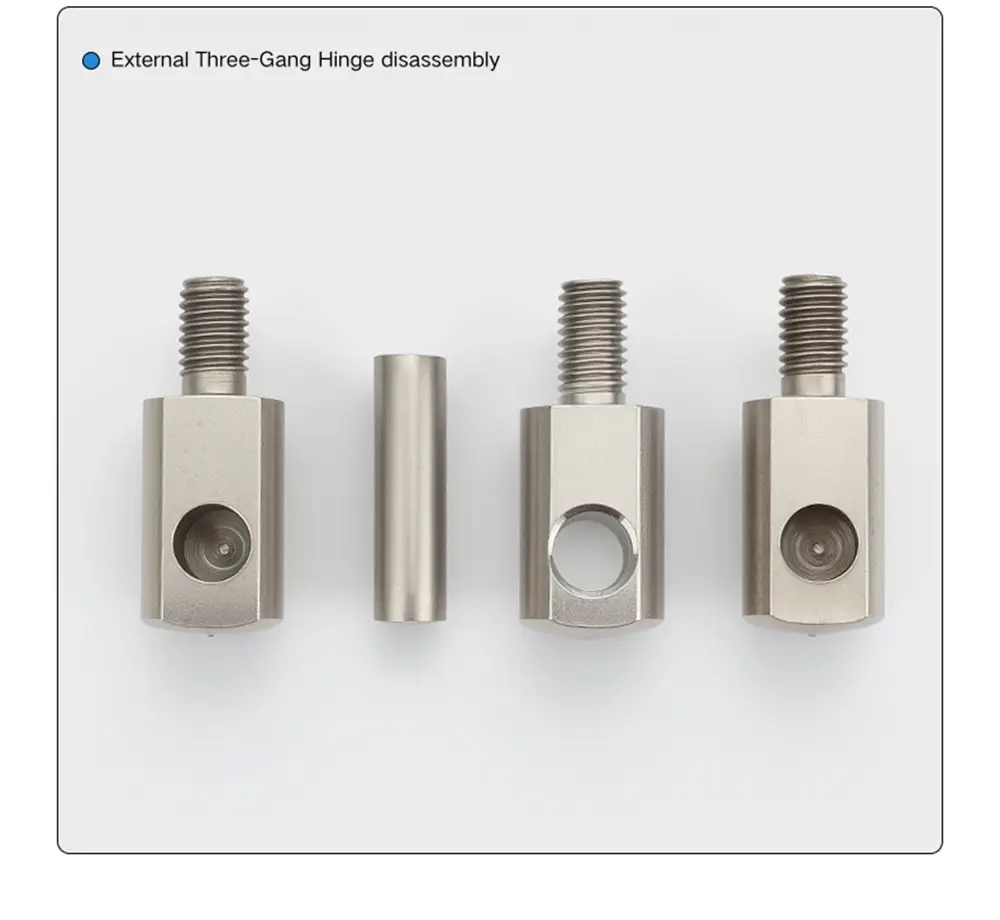

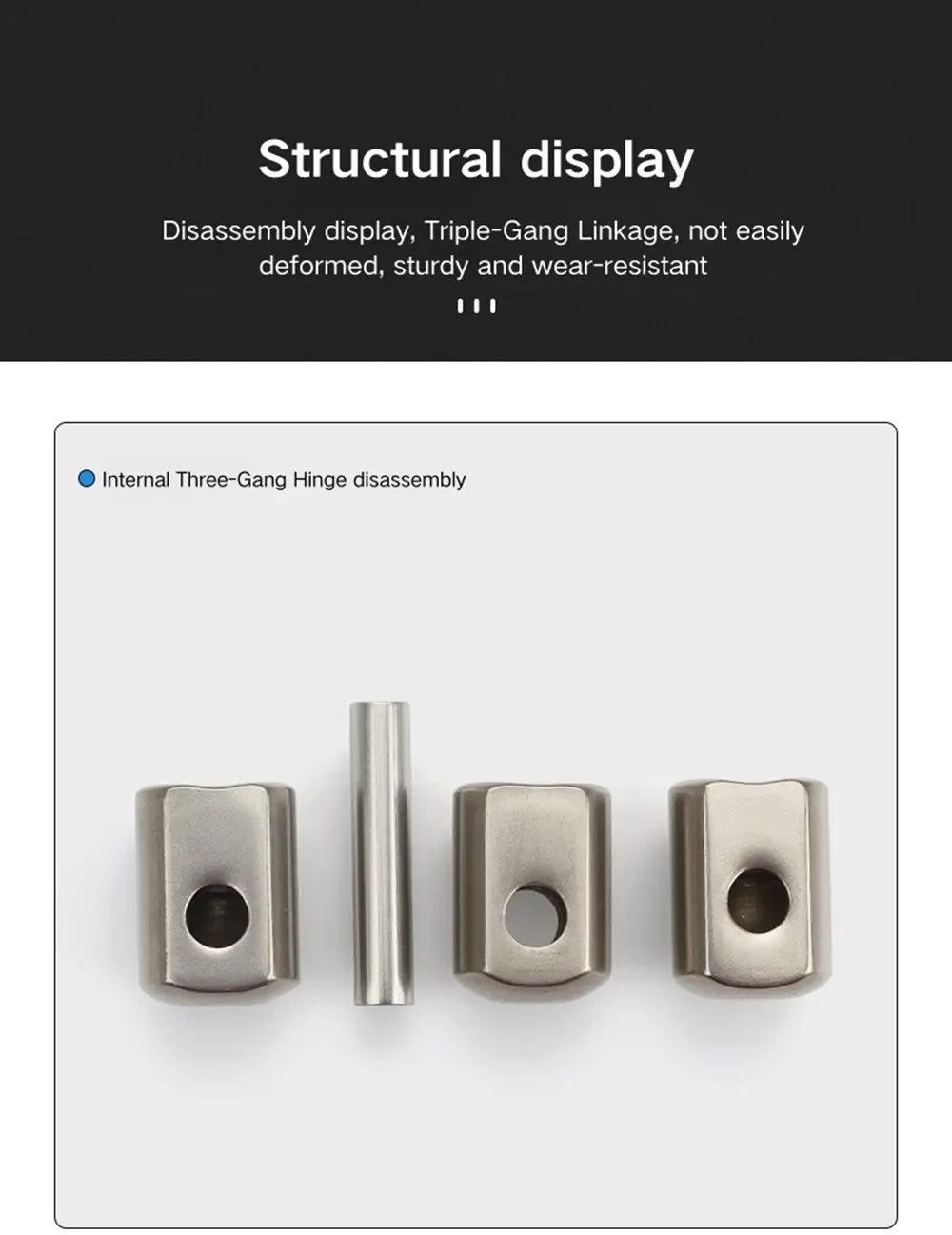

Για τις αποσπώμενες εκδόσεις αυτής της μονάδας, ο πείρος εξέρχεται από μια πλευρική οπή στο σώμα της κάννης και μπορεί να τραβηχτεί προς τα έξω για να αποδεσμευτεί η πόρτα από το πλαίσιο χωρίς να διαταραχθεί η συγκολλημένη βάση. Οι ενσωματωμένες εκδόσεις δεν έχουν πλευρική τρύπα. ο πείρος είναι στερεωμένος μέσα στην κάννη και ο μεντεσές δεν έχει σχεδιαστεί για αφαίρεση πόρτας. Η επιλογή μεταξύ ενσωματωμένου και αποσπώμενου εξαρτάται από το εάν η αφαίρεση της πόρτας είναι απαίτηση κατά τη διάρκεια ζωής του περιβλήματος.

Υλικό και Φινίρισμα Επιφανείας

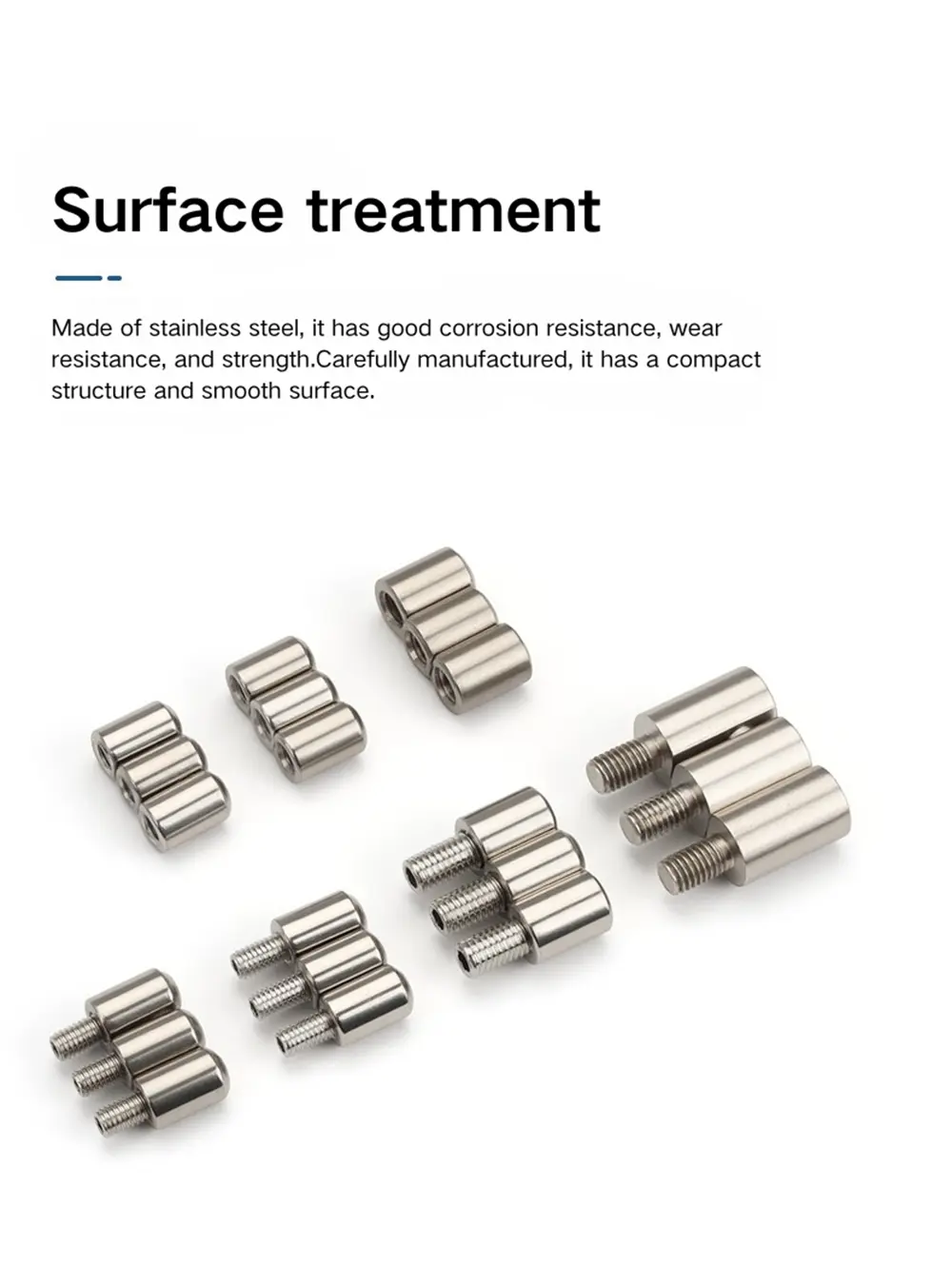

Αυτό το αρθρωτό είναι διαθέσιμο σε ανοξείδωτο χάλυβα 201 και 304, και τα δύο έχουν φινίρισμα με δονητική στίλβωση. Η διαδικασία δόνησης γυαλίσματος αφαιρεί τα γρέζια και τις αιχμηρές άκρες και δίνει μια σταθερή ματ επιφάνεια με χαμηλή γυαλάδα — δεν είναι φινίρισμα με βούρτσα ή καθρέφτη. Και οι δύο ποιότητες φαίνονται το ίδιο μετά το γυάλισμα. η διαφορά είναι στην αντοχή στη διάβρωση.

Ο ανοξείδωτος χάλυβας 201 προσφέρει αξιοπρεπή αντοχή στη διάβρωση για εφαρμογές εσωτερικών χώρων ισχύος και πίνακα διανομής σε μέτρια περιβάλλοντα και είναι η πιο οικονομική επιλογή σε όλη τη γκάμα. Ο μεντεσές περιστρεφόμενου σώματος από ανοξείδωτο ατσάλι Weld-On 304 είναι η καλύτερη επιλογή για εξωτερικά περιβλήματα, υγρά περιβάλλοντα ή εγκαταστάσεις όπου η μακροπρόθεσμη αντοχή στη διάβρωση αποτελεί σταθερή απαίτηση. Και τα δύο είναι διαθέσιμα στους περισσότερους συνδυασμούς μεγέθους νήματος και διαμόρφωσης καρφιτσών στην περιοχή.

FAQ

Ε1: Ποιες παραλλαγές είναι διαθέσιμες σε αυτήν τη σειρά μεντεσέδων;

Η σειρά καλύπτει έντεκα παραλλαγές: εσωτερικό και εξωτερικό σπείρωμα σε μεγέθη M6 και M8, σε ανοξείδωτο χάλυβα 201 και 304, σε ενσωματωμένες και αποσπώμενες διαμορφώσεις πείρων. Το εξωτερικό σπείρωμα M8×16 διατίθεται επίσης ως εκτεταμένη επιλογή καρφιού για βαθύτερη τοποθέτηση πάνελ.

Ε2: Ποια είναι η διαφορά μεταξύ των ενσωματωμένων και των αποσπώμενων τύπων;

Ο ενσωματωμένος τύπος έχει σταθερό πείρο — δεν μπορεί να αφαιρεθεί και ο μεντεσές δεν έχει σχεδιαστεί για αποσυναρμολόγηση πόρτας. Ο αποσπώμενος τύπος έχει μια πλευρική οπή εξόδου μέσα από την κάννη. ο πείρος γλιστράει προς τα έξω για να επιτρέψει την ανύψωση της πόρτας από το πλαίσιο χωρίς εργαλεία ή να διαταραχθεί η συγκολλημένη βάση.

Ε3: Ποια είναι η διαφορά μεταξύ εσωτερικού και εξωτερικού νήματος;

Η έκδοση με εξωτερικό νήμα έχει ένα προεξέχον καρφί που περνάει σε μια τρύπα στο πλαίσιο ή στο πλαίσιο. Η έκδοση με εσωτερικό σπείρωμα διαθέτει υποδοχή με σπείρωμα που δέχεται ένα μπουλόνι από την πλευρά του πίνακα. Στη συνέχεια και τα δύο συγκολλούνται στη θέση τους μετά το σπείρωμα για μόνιμη εγκατάσταση.

Ε4: Πώς είναι εγκατεστημένη αυτή η άρθρωση;

Η εγκατάσταση περιλαμβάνει το σπείρωμα του πείρου ή του άκρου της υποδοχής στο πάνελ της πόρτας ή στο σημείο στερέωσης του πλαισίου και στη συνέχεια συγκόλληση για να στερεωθεί μόνιμα ο μεντεσέ. Ο συνδυασμός εμπλοκής σπειρώματος και συγκόλλησης διατηρεί τον μεντεσέ σταθερό τόσο υπό το φορτίο περιστροφής της πόρτας όσο και με τις πλευρικές δυνάμεις.

Ε5: Ποιες είναι οι βασικές διαστάσεις για τις εκδόσεις M6 και M8;

Το σώμα M6 Weld-On Parliament Pivot Menge έχει μήκος 17,3 mm με κεντρικό άνοιγμα 21 mm και διάμετρο πείρου 6 mm. Η τριπλή στοίβα κάννης έχει ύψος 29 mm και πλάτος 11,5 mm. Η έκδοση M8 έχει σώμα 18 mm, κεντρικό άνοιγμα 22 mm, διάμετρο πείρου 7,5 mm και ύψος στοίβας κάννης 33,5 mm σε πλάτος 13 mm.

Ε6: Τι είναι η δονητική στίλβωση;

Το δονητικό γυάλισμα είναι μια διαδικασία ανατροπής που αφαιρεί τα γρέζια και τις αιχμηρές άκρες από την επιφάνεια του εξαρτήματος, δημιουργώντας ένα σταθερό ματ φινίρισμα χαμηλής γυαλάδας. Δεν είναι φινίρισμα με βούρτσα ή καθρέφτη. Και οι δύο ανοξείδωτες εκδόσεις 201 και 304 αυτού του μεντεσέ περνούν από την ίδια διαδικασία γυαλίσματος δόνησης.

Ε7: Ποια ποιότητα ανοξείδωτου χάλυβα να επιλέξω;

Ο ανοξείδωτος χάλυβας 201 ταιριάζει σε τυπικές εφαρμογές ηλεκτρικού ντουλαπιού και πίνακα διανομής εσωτερικών χώρων όπου η έκθεση στη διάβρωση είναι μέτρια. Ο ανοξείδωτος χάλυβας 304 είναι η καλύτερη επιλογή για εξωτερικά περιβλήματα, περιβάλλοντα υψηλής υγρασίας ή εγκαταστάσεις όπου η μακροχρόνια αντοχή στη διάβρωση είναι σκληρή απαίτηση.
